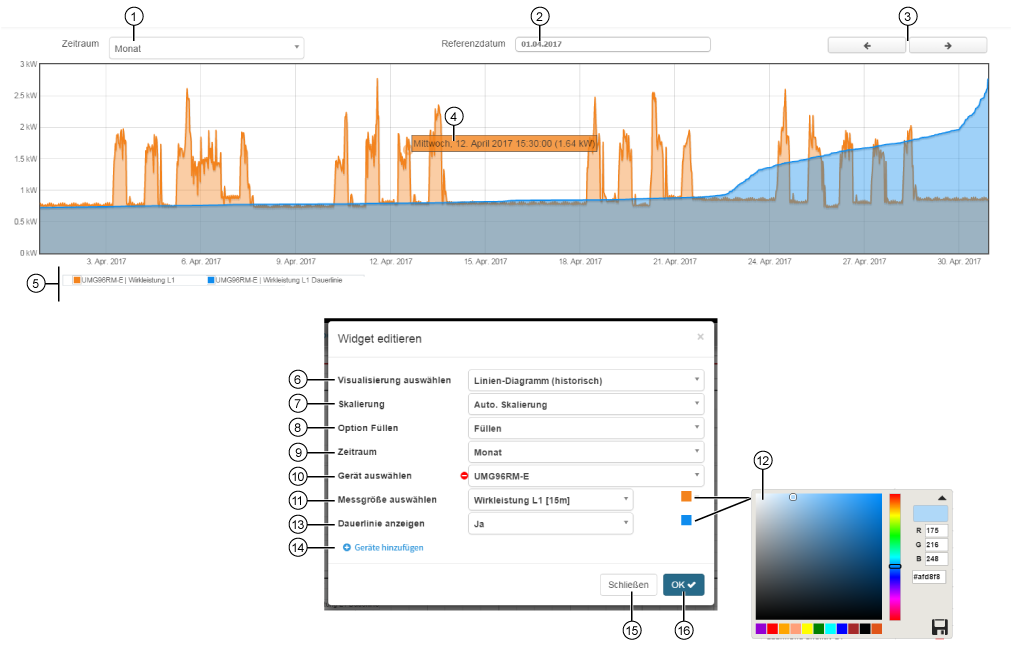

Linien-Diagramm (historisch)

1

• Anzeige des aufgezeichneten Zeitraums (vgl. Einstellung Zeitraum Pos. 9) der Messgröße.

• Einstellungen: Minute, Stunde, Tag, Woche, Monat, Jahr.

• Die Anzeige beginnt ab Referenzdatum (Pos. 2).

• Durch Ziehen des Mauszeigers mit gedrückter Maustaste über einen bestimmten Bereich des Linien-Diagramms, zoomen Sie in die Darstellung.

2

• Startzeit (Startdatum) für die Darstellung des Linien-Diagramms (der Messgröße).

• Eingabe-Optionen: Tastatur oder Date-Picker.

• Abhängig vom Zeitraum (vgl. Pos. 1 und 9).

3

• Vorheriger (<) oder nächster (>) Zeitraum (abhängig von der Zeitraum-Einstellung - Pos. 1).

4

• Halten Sie den Mauszeiger über das Linien-Diagramm.

• Zeigt den Zeitpunkt und Messwert der Messgröße in der eingestellten Rahmenfarbe (Pos. 12).

5

• Verwendete Farben für die Darstellung von Messgeräten und Messgrößen im Liniendiagramm.

6

• Wahl des Widgets (der Visualisierung).

• Linien-Diagramm (historisch) gewählt.

7

Einheit, in der das Linien-Diagramm Ihre Messgröße zeigt:

• Automatische Skalierung

• Keine Skalierung

• Milli (m)

• Kilo (k)

• Mega (M)

• Giga (G)

8

Flächenfarbe unter der Messgrößenkurve:

• Nicht füllen - transparent.

• Füllen - vollfarbig.

9

• Standard-Einstellung für die Anzeige des aufgezeichneten Zeitraums (vgl. Pos. 1 Zeitraum).

• Einheiten: Minute, Stunde, Tag, Woche, Monat, Jahr.

10

• Wahl des 1. Geräts.

• Enthält alle Geräte mit Speicher (historischen Daten) Ihres Projekts.

11

• Wahl einer Messgröße, des zuvor gewählten Geräts.

12

Wahl der Messgrößen-Farbe im Linien-Diagramm.

• RGB- und Hex-Eingabe.

• Farbspektrum-Slider.

• Farbvorschlag der zuletzt gewählten Farben.

• Speichern Sie im Farb-Picker ihre Farb-Konfiguration mit Klick auf das Speichern-Symbol (



  ).

13

Mit der Dauerlinie werden die Unter- und Überschreitungshäufigkeiten der Messwerte sichtbar. Einstellungen:

• Nein - Das Linien-Diagramm zeigt nur die Messwerte.

• Ja - Das Linien-Diagramm zeigt die Messwerte und die Dauerlinie.


• Nur Dauerlinie - Das Linien-Diagramm zeigt nur die Dauerlinie.


14

• Erstellt ein neues Gerät (mit Messgrößen-Auswahl) für die Darstellung im Linien-Diagramm (historisch).

• Konfiguration von bis zu 10 Geräten (mit jeweiliger Messgrößen-Auswahl).

15

• Schließt den Assistent Widget editieren ohne die Eingaben zu speichern.

16

• Speichert Ihre Konfiguration.

• Das Widget erscheint auf dem Dashboard.
