Analogausgang

---

Wozu verwende ich den analogen Ausgang?

Messwertgeber (0../4..20 mA)

Über den analogen Ausgang kann ein ausgewählter Messwert bspw. an die Gebäudeleittechnik oder an ein anderes Gerät mit einem analogen 0..20 / 4..20 mA Eingang übermittelt werden.

---

Wie stelle ich den analogen Ausgang ein?

Schritt 1: Einstellung über die Geräteübersicht

Um die Konfiguration eines analogen Ausgang aufzurufen

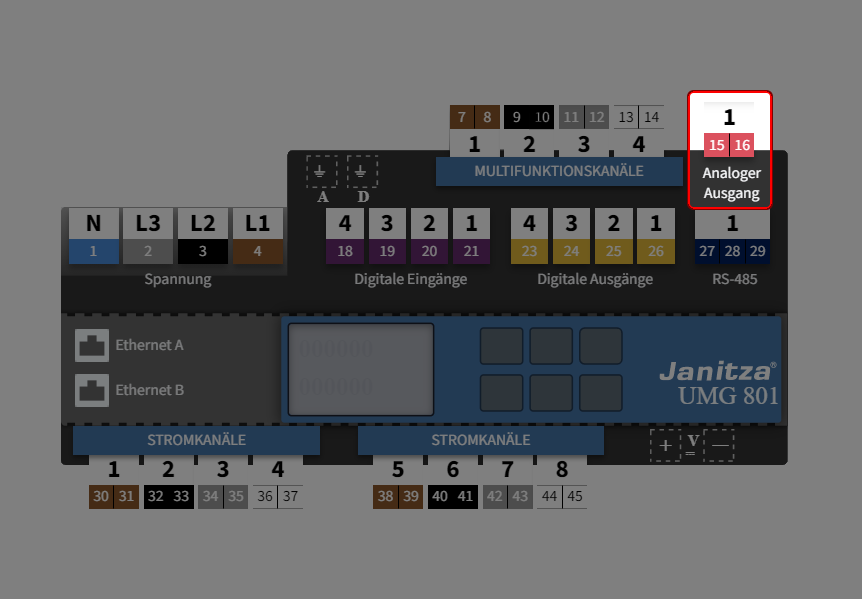

• Klicken Sie in der Geräteübersicht auf den analogen Ausgang.

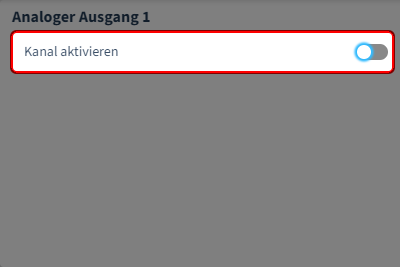

• Aktivieren Sie den analogen Ausgang über den Schieberegler.

Erst nach der Aktivierung wird im Konfigurationsbereich die Konfigurationskarte des analogen Ausgangs angezeigt.

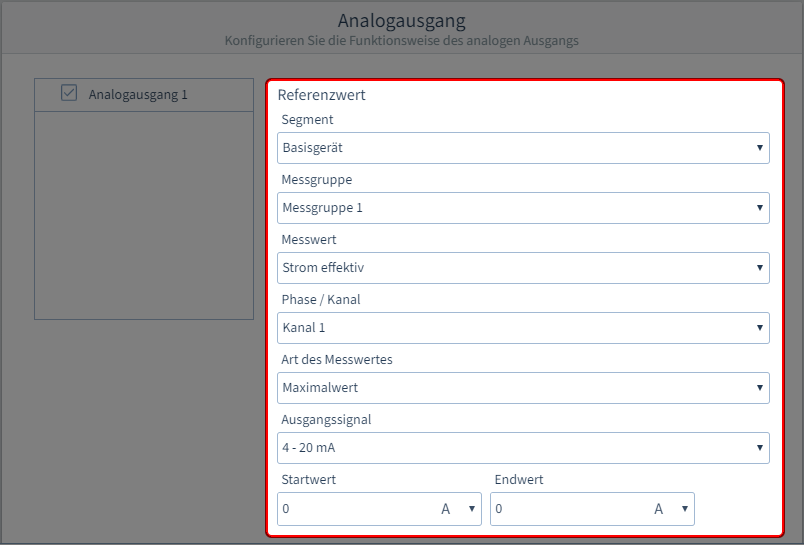

Schritt 2: Analogen Ausgang konfigurieren

Folgende Parameter stehen zur Verfügung

• Segment
  Wählen Sie die Komponente, von der der Referenzwert stammt:

Basisgerät
Modul 1
Modul 2
…

• Messgruppe
  Wählen Sie die Messgruppe des Referenzwertes.

• Messwert
  Wählen Sie den Typ des Messwertes aus.

• Phase / Kanal
  Wählen Sie den Kanal, dessen Messwert herangezogen wird.

• Art des Messwerts
  Wählen Sie die Art des Messwerts (aktuell, minimal, maximal, Mittelwert).

• Ausgangssignal
  Legen Sie die Spanne des Ausgangssignals fest: 0 … 20 mA oder 4 … 20 mA

• Startwert
  Geben Sie einen Messwert-Startwert für das Einheitssignal (0 bzw. 4 mA) ein.

• Endwert
  Geben Sie einen Messwert-Endwert für das Einheitssignal (20 mA) ein.

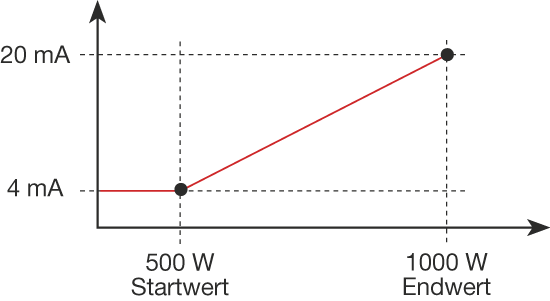

BEISPIEL: Auswahl von Start- und Endwert:

In diesem Beispiel skaliert die Wirkleistung im Bereich von 500..1000 W auf das Einheitssignal von 4.. 20 mA.

• Messwert: Wirkleistung

• Ausgangssignal: 4 … 20 mA

• Startwert: 500 W

• Endwert: 1000 W

Beträgt die Wirkleistung 500 W, so werden am Analogausgang 4 mA ausgegeben,
bei einer Wirkleistung von 1000 W gibt der Analogausgang 20 mA aus.
