Temperatur

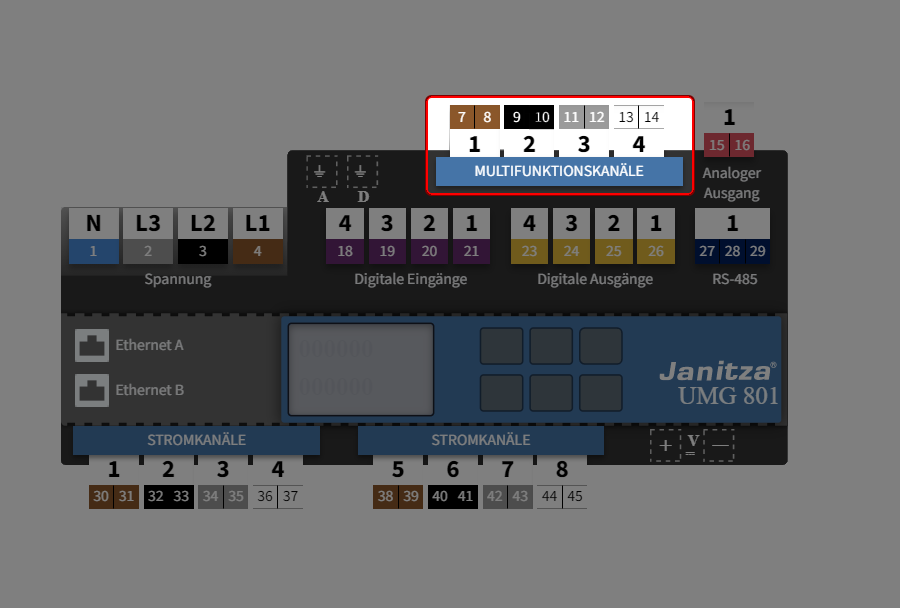

An welche Kanäle kann ich einen passiven Temperatursensor anschließen?
Multifunktionskanäle
Wie stelle ich den Kanal zur Temperaturmessung ein?

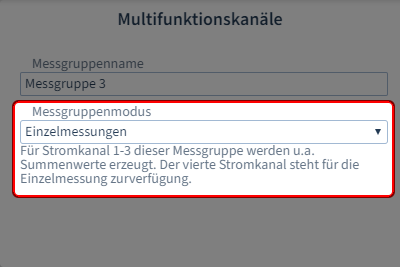

Schritt 1: Messgruppenmodus → Einzelmessung
Damit die Einstellmöglichkeit zur Temperaturmessung für Kanal 1 - 3 unter Messmodus erscheint, muss für die gesamte Messgruppe der Messgruppenmodus Einzelmessung eingestellt werden.
Hinweis
Die Messgruppenmodi haben Einfluss auf die Einstellmöglichkeiten der einzelnen Strom- und Multifunktionskanäle.
Was sind Messgruppenmodi? Siehe Messgruppenmodus.

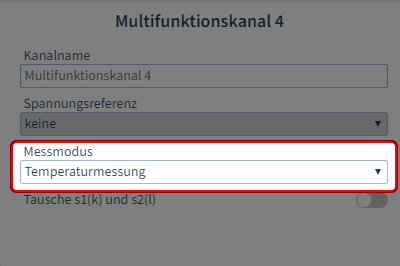

Schritt 2: Einstellung in der Geräteübersicht
Konfigurieren Sie die Multifunktionskanäle, um Temperaturen zu messen:
Klicken Sie in der Geräteübersicht auf einen Multifunktionskanal.
Wählen Sie als Messmodus den Eintrag Temperaturmessung
Optional geben Sie dem Kanal einen Namen.
Im Konfigurationsbereich wird automatisch die Konfigurationskarte zur Temperaturmessung angezeigt.

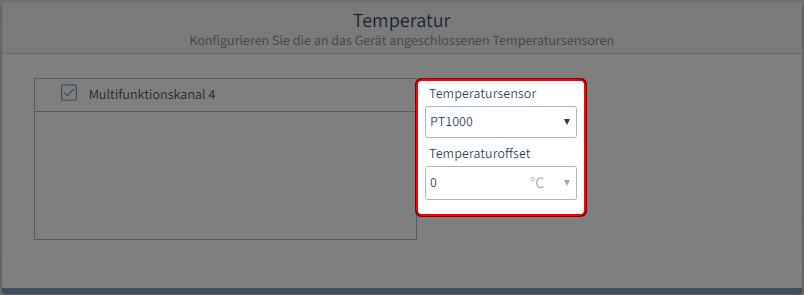

Schritt 3: Temperatureingang konfigurieren
Temperatursensor
Wählen Sie den Typ des Temperatursensors:
KTY83
KTY84
PT100
PT1000
Temperaturoffset
Stellen Sie einen Offset zwischen -50° und +50° ein.
