Digitalausgang

---

Wozu verwende ich die digitalen Ausgänge?

S0-Impulsgeber

Die digitalen Ausgänge dienen der Ausgabe von Impulsen zur Zählung des Energieverbrauchs. Dazu wird nach dem Erreichen einer bestimmten, einstellbaren Energiemenge ein Impuls am Ausgang hervorgerufen.

Um die Konfiguration eines Digitalausgangs aufzurufen:

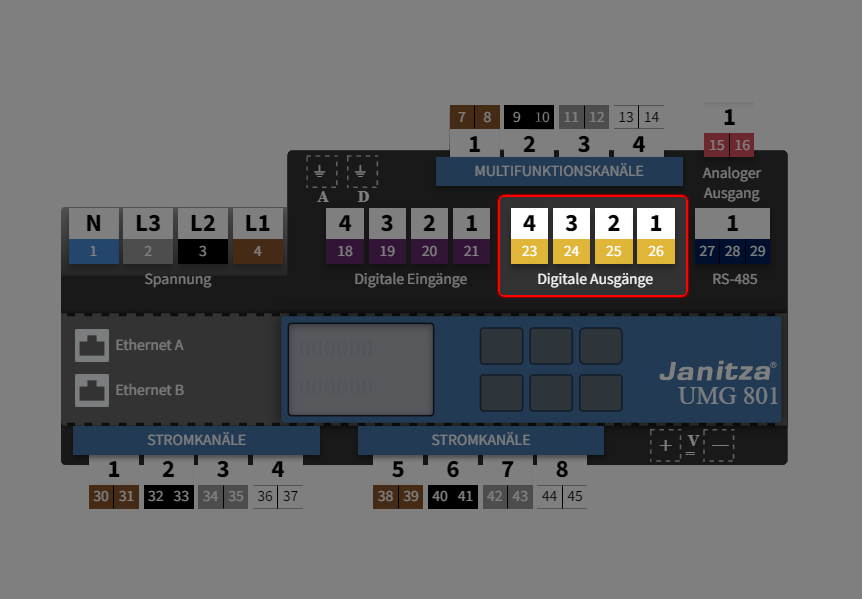

• Klicken Sie in der Geräteübersicht auf den gewünschten digitalen Ausgang.

Oder

• Wählen Sie in der Registerkarte Peripherie die Konfigurationskarte Digitalausgang.

• In der Konfigurationskarte klicken Sie auf den gewünschten Ausgang.

---

Wie stelle ich den digitalen Ausgang ein?

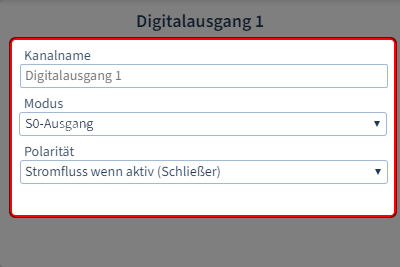

Schritt 1: Einstellung über die Geräteübersicht

Folgende Parameter stehen zur Verfügung

• Kanalname:
  Geben Sie den Name des Kanals ein

• Modus:
  S0-Ausgang
  RCM

• Polarität
  Wählen Sie die Polarität des Ausgangs:

Schließer (NO) → Stromfluss wenn aktiv
Öffner (NC) → Stromfluss wenn inaktiv

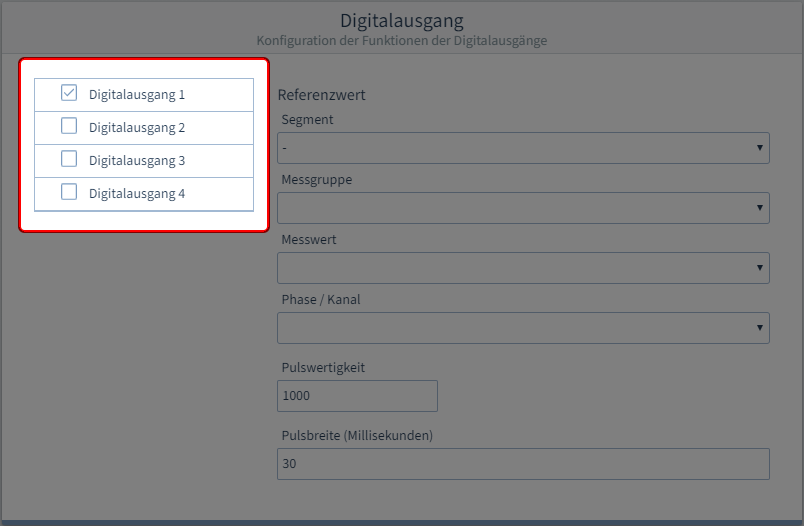

Schritt 2: Digitalen S0-Ausgang wählen

Wählen Sie zuerst den Digitaleingang aus, den Sie konfigurieren wollen.

Eine Mehrfachauswahl nicht möglich.

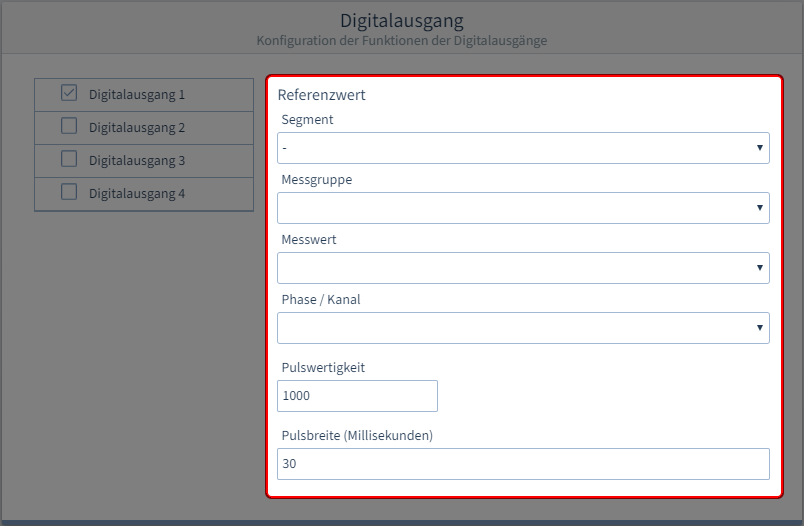

Schritt 3: Digitalen S0-Ausgang konfigurieren

Folgende Parameter stehen zur Verfügung

• Segment
  Wählen Sie die Komponente, von der der Referenzwert stammt:

Basisgerät
Modul 1
Modul 2
…

• Messgruppe
  Wählen Sie die Messgruppe des Referenzwertes.

• Messwert
  Wählen Sie den Typ des Messwertes aus.

• Phase / Kanal
  Wählen Sie den Kanal, dessen Messwert herangezogen wird.

• Pulswertigkeit
  Legen Sie einen Wert und die Einheit der Impulswertigkeit fest.
  Die Impulswertigkeit gibt an, wieviel Energie (Wh oder varh) einem Impuls entspricht.


• Pulsbreite
  Legen Sie die Pulsbreite (Pulsdauer) in Millisekunden fest. Die typische Pulsdauer für S0-Impulse beträgt 30 ms.
