Funktion Templates (Template-Editor)



Allgemeine Beschreibung

Templates (Vorlagen) sind für die Wiederverwendung gespeicherte Dashboards. Neben der individuellen Erstellung eines Templates, verfügt die Software-GridVis über 10 Templates (deutsch- und englischsprachig), die der Anwender bei Bedarf nach eigenen Erfordernissen anpassen kann. Die Funktion Templates verkürzt die Konfigurationszeit von Energie- und Messdaten-Visualisierungen. Die Konfiguration von Dashboards für mehrere Messgeräte wird durch Templates effektiver und die Webdarstellungen erscheinen "wie aus einem Guß" (gleiche Erscheinungsbilder).

Hinweis

  • Soll ein und dasselbe Erscheinungsbild zur Darstellung von verschiedenen Messgeräten (und deren Messwerte) wiederverwendet werden, nutzen Sie die Funktion Templates.

  • Da Templates für die Wiederverwendung gespeicherte Dashboards sind, gehen Sie bei der Erstellung Ihres Templates vor, wie unter Funktion Dashboards  beschrieben.

  • Bereits erstellte Dashboards können nicht als Template gespeichert werden! Bedenken Sie, bevor Sie mit der Erstellung eines Dashboards oder Templates beginnen, dessen Verwendung!


Wie öffne ich die Funktion Templates in der GridVis-Web?

  • Klicken Sie in der Menüleiste auf die Schaltfläche Dashboards.

  • Klicken Sie in der Menüleiste die Schaltfläche Navigation und im Ausklappmenü den Menüeintrag Dashboards.

Es öffnet sich die Dashboardverwaltung.

  • Klicken Sie auf das Menü Ansicht.

  • Klicken Sie auf die Schaltfläche Frühere grafische Oberfläche aufrufen.

  • Um in die Template-Übersicht zu gelangen, klicken Sie in der Unternavigation die Schaltfläche Templates.

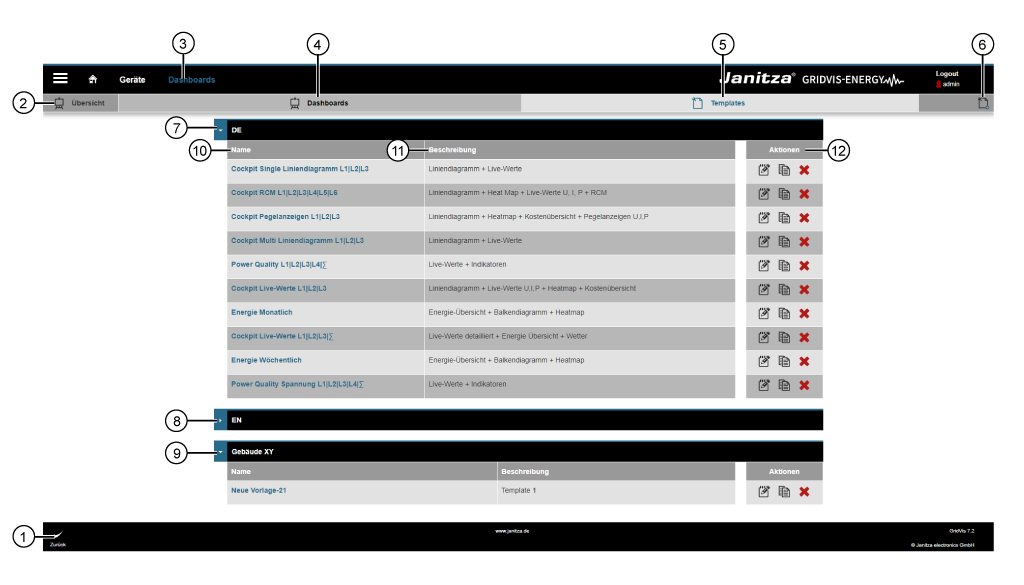

Übersichtsfenster der Funktion Templates

images/download/attachments/201590939/Temp_uebersicht_01-version-1-modificationdate-1517404598000-api-v2.png

Menü Navigation -> Dashboards > Schaltfläche Templates in der Unternavigation

Position

Beschreibung

1

  • Führt zum vorherigen Fenster.

2

  • Sie befinden sich im Fenster Templates.

3

  • Schnellauswahl Dashboards.

  • Öffnet das Fenster Übersicht mit den Registern Dashboards und Templates.

4

5

  • Öffnet die Übersicht Templates.

6

  • Öffnet den Assistent Template bearbeiten zum Erstellen eines neuen Templates.

7

  • 10 bereitgestellte, deutschsprachige Templates (Vorlagen).

Hinweis

Um bereitgestellte Templates zu bearbeiten,

  • klicken Sie zuerst die Schaltfläche Kopieren im Bereich Aktionen (vgl. Pos. 12),

  • speichern Sie Ihr Template und

  • bearbeiten Sie anschließend Ihr Template über die Schaltfläche Bearbeiten.

8

  • 10 bereitgestellte, englischsprachige Templates (Vorlagen).

9

  • Individuell erstellte Templates.

  • Um vom System bereitgestellte Templates auf Ihre Erfordernisse anzupassen, kopieren und speichern Sie zuerst das bereitgestellte Template (vgl. Hinweis Pos. 7).

10

  • Name des Templates.

  • Konfiguration des Namens erfolgt im Assistent Template bearbeiten .

  • Für bereitgestellte Templates konfigurieren Sie den Namen erst, nachdem Sie das Template kopiert haben.

11

  • Konfiguration der Beschreibung erfolgt im Assistent Template bearbeiten .

  • Für bereitgestellte Templates konfigurieren Sie die Beschreibung erst, nachdem Sie das Template kopiert haben.

12

  • images/download/thumbnails/201590939/edit_sw-version-1-modificationdate-1517404598000-api-v2.png Öffnet den Assistent Template bearbeiten.

  • Um alle Eintragungen des Assistenten eines bereitgestellten Templates zu bearbeiten, kopieren und speichern Sie zuerst das bereitgestellte Templates neu.

  • images/download/thumbnails/201590939/copy_sw-version-1-modificationdate-1517404598000-api-v2.png Öffnet eine Kopie des markierten Templates im Assistent Template bearbeiten .

  • images/download/thumbnails/201590939/cancel_delete-version-1-modificationdate-1517404598000-api-v2.png Löscht das markierte Template über eine ja-/nein-Abfrage.

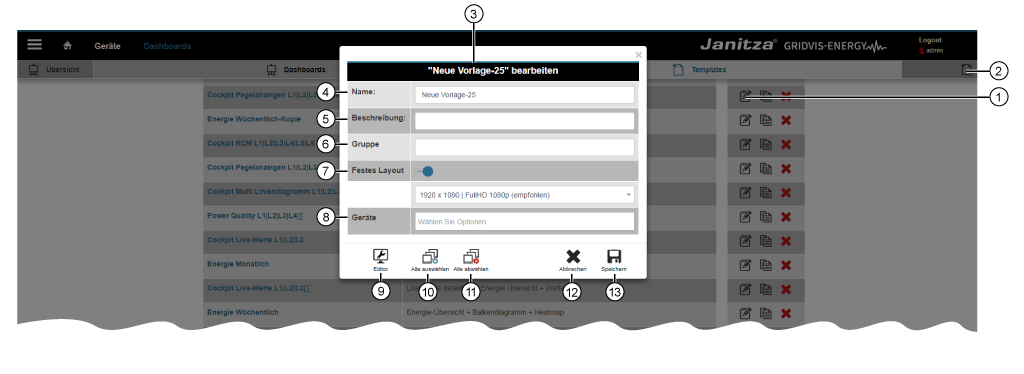

Assistent Template bearbeiten

  • Durch Klicken der Schaltfläche Bearbeiten (in der Spalte Aktionen des Übersichtsfensters) oder der Schaltfläche Template hinzufügen erscheint ein Assistent zur Konfiguration eines Templates.

  • Ihr individuelles Template (zur Wiederverwendung gespeichertes Dashboard) erstellen Sie über die Schaltfläche Editor (Pos. 9). Um vom System bereitgestellte Templates auf Ihre Erfordernisse anzupassen, kopieren und speichern Sie zuerst das bereitgestellte Template.


images/download/attachments/201590939/Assistent_Template_01-version-1-modificationdate-1517404598000-api-v2.png

Position

Beschreibung

1

  • Öffnet den Assistent (Neues) Template bearbeiten.

Hinweis

Um bereitgestellte Templates zu bearbeiten,

  • klicken Sie zuerst die Schaltfläche Kopieren im Bereich Aktionen,

  • speichern Sie Ihr Template und

  • bearbeiten Sie anschließend Ihr Template über die Schaltfläche Bearbeiten.

2

  • Öffnet den Assistent (Neues) Template bearbeiten.

3

  • Die Assistenten für Neues Template bearbeiten und Template bearbeiten werden einheitlich konfiguriert.

4

  • Die Eingabe erscheint im Übersichtsfenster Templates in der Gruppen-Spalte Name.

5

  • Die Eingabe erscheint im Übersichtsfenster Templates in der Gruppen-Spalte Beschreibung.

6

  • Die Eingabe erscheint im Übersichtsfenster Templates als Gruppierungszeile.

7

Schieberegler off:

  • Das System verwendet zur Anzeige des Templates ein Standard-Monitorformat.

Schieberegler on: Auswahl des Monitorformats für folgende Medien:

  • 720 x 576 | DVB PAL, DVD-Video PAL

  • 1280 x720 | HDTV 720p

  • 1900 x 800 | UHXGA, Chrome user-defined (empfohlen)

  • 1900 x 920 | Full HD, Chrome user-defined (empfohlen)

  • 1900 x 930 | UHXGA, Full screen optimized (F11) (empfohlen)

  • 1900 x 1050 | Full HD, Full screen optimized (F11) (empfohlen)

  • 1920 x 1080 | FullHD 1080p (empfohlen)

  • 1920 x 1200 | UHXGA (empfohlen)

  • 2048 x 1152 | HD-MAC / QWXGA

  • 2048 x 1536 | 2K

  • 3840 x 2160 | UHDV-1

  • 4096 x 3072 | 4K

  • 7680 x 4320 | UHDV-2

  • 7680 x 4800 | UHXGA

8

  • Bei Klick in das Auswahlfeld erscheinen alle im GridVis-Projekt integrierten Geräte.

  • Mehrfachauswahl möglich.

  • Den gewählten Geräten steht das Template zur Webvisualisierung zur Verfügung.
    Informationen zur Visualisierung finden sie unter

9

  • Nur bei neuen (Schaltfläche Template hinzufügen - Pos. 2) und bereits gespeicherten Templates vorhanden!
    Um vom System bereitgestellte Templates auf Ihre Erfordernisse anzupassen, kopieren und speichern Sie zuerst das bereitgestellte Template (vgl. Hinweis Pos. 1).

  • Öffnet den Editor zur Gestaltung Ihres Templates (für die Wiederverwendung gespeichertes Dashboard). Bearbeiten Sie Ihr Template, wie unter Funktion Dashboards beschrieben.

10

  • Weist alle Geräte Ihres GridVis-Projekts dem Template zu.

11

  • Entfernt alle Geräte Ihres GridVis-Projekts aus dem Template.

12

  • Schließt den Assistent Template bearbeiten.

  • Eventuelle Eingaben gehen dabei verloren.

13

  • Speichert Ihre Eingaben.
