Allgemeine Beschreibung

In der Funktion Dashboards (Dashboard-Übersicht) erstellen, konfigurieren und bearbeiten Sie Dashboards (Webseiten).
Dashboards sind Webseiten für die Darstellung von Energie- und Messdaten.
Das Erscheinungsbild von Dashboards lässt sich individuell gestalten.

Hinweis

Bevor Sie mit der Erstellung eines Dashboards beginnen, bedenken Sie dessen Verwendung. Soll Ihr Dashboard für mehrere Geräte Ihres Projekts verwendet werden, erstellen Sie es über die Funktion Templates. Templates sind für die Wiederverwendung gespeicherte Dashboards.

Wie öffne ich die Funktion Dashboards in der GridVis-Web?

Klicken Sie in der Menüleiste auf die Schaltfläche Dashboards.
Klicken Sie in der Menüleiste auf die Schaltfläche Navigation und im Ausklappmenü auf den Menüeintrag Dashboards.

Es öffnet sich die Dashboardverwaltung.

Klicken Sie auf das Menü Ansicht.
Klicken Sie auf die Schaltfläche Frühere grafische Oberfläche aufrufen.
Um in die Dashboard-Übersicht zu gelangen, klicken Sie in der Unternavigation die Schaltfläche Dashboards.

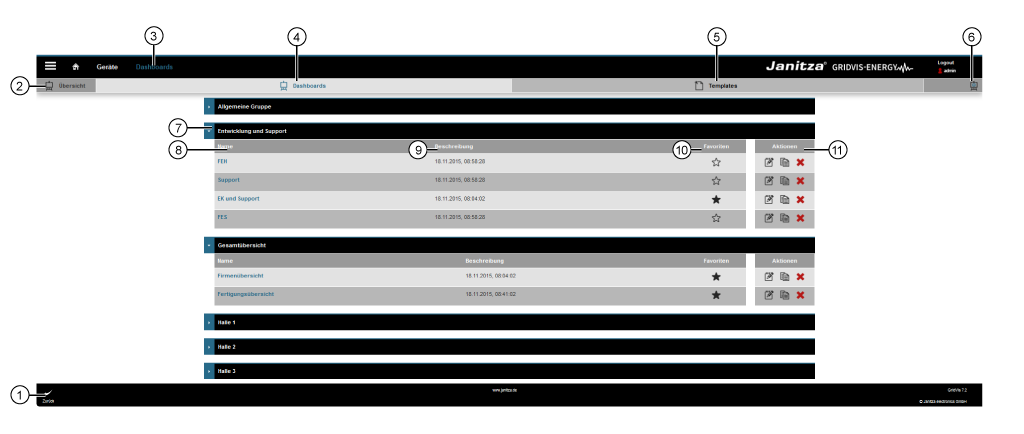

Übersichtsfenster der Funktion Dashboards

images/download/attachments/201590801/Dash_01-version-1-modificationdate-1517404064000-api-v2.png

Menü Navigation -> Dashboards > Schaltfläche Dashboards in der Unternavigation

Position	Beschreibung
1	Führt zum vorherigen Fenster.
2	Sie befinden sich im Fenster Dashboards.
3	Schnellauswahl Dashboards. Öffnet das Fenster Übersicht mit den Registern Dashboards und Templates.
4	Öffnet die Übersicht Dashboards.
5	Öffnet die Übersicht Funktion Templates (Template-Editor) .
6	Öffnet den Assistent Dashboard bearbeiten zum Erstellen eines neuen Dashboards.
7	Auszeichnung für eine Dashboard-Gruppe. Ein Klick auf den Pfeil öffnet die Dashboard-Gruppe und zeigt die darin enthaltenen Dashboards. Ein Dashboard enthält die Spalten Name, Beschreibung, Favoriten und Aktionen.
8	Name des Dashboards. Konfiguration des Namens erfolgt im Assistent Dashboard bearbeiten .
9	Konfiguration der Beschreibung erfolgt im Assistent Dashboard bearbeiten .
10	Ein Klick auf den Stern markiert das entsprechende Dashboard als Favorit. Favoriten erscheinen als Schaltflächen im Untermenü des Dashboard-Editors.
11	Öffnet den Assistent Dashboard bearbeiten.
	Öffnet eine Kopie des markierten Dashboards im Assistent Dashboard bearbeiten .
	Löscht das markierte Dashboard über eine ja-/nein-Abfrage.

Assistent Dashboard bearbeiten

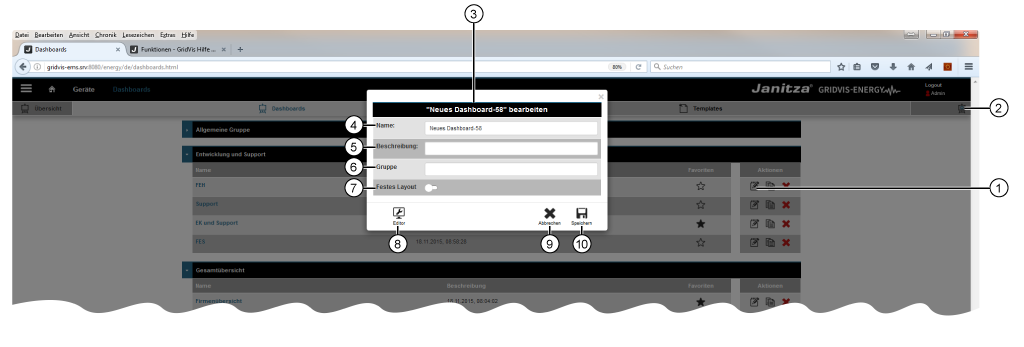

Durch Klicken der Schaltfläche Bearbeiten (in der Spalte Aktionen des Übersichtsfensters) oder der Schaltfläche Dashboard hinzufügen erscheint ein Assistent zur Konfiguration eines Dashboards.

Position	Beschreibung
1	Öffnet den Assistent (Neues) Dashboard bearbeiten.
2	Öffnet den Assistent (Neues) Dashboard bearbeiten.
3	Die Assistenten für Neues Dashboard bearbeiten und Dashboard bearbeiten werden einheitlich konfiguriert.
4	Die Eingabe erscheint im Übersichtsfenster Dashboards in der Gruppen-Spalte Name.
5	Die Eingabe erscheint im Übersichtsfenster Dashboards in der Gruppen-Spalte Beschreibung.
6	Die Eingabe erscheint im Übersichtsfenster Dashboards als Gruppierungszeile.
7	Schieberegler off: Das System verwendet zur Anzeige des Dashboards ein Standard-Monitorformat. Schieberegler on: Auswahl des Monitorformats für folgende Medien: 720 x 576 \| DVB PAL, DVD-Video PAL 1280 x720 \| HDTV 720p 1900 x 800 \| UHXGA, Chrome user-defined (empfohlen) 1900 x 920 \| Full HD, Chrome user-defined (empfohlen) 1900 x 930 \| UHXGA, Full screen optimized (F11) (empfohlen) 1900 x 1050 \| Full HD, Full screen optimized (F11) (empfohlen) 1920 x 1080 \| FullHD 1080p (empfohlen) 1920 x 1200 \| UHXGA (empfohlen) 2048 x 1152 \| HD-MAC / QWXGA 2048 x 1536 \| 2K 3840 x 2160 \| UHDV-1 4096 x 3072 \| 4K 7680 x 4320 \| UHDV-2 7680 x 4800 \| UHXGA
8	Öffnet den Dashboard-Editor zur Gestaltung des Dashboards. Hinweis Bevor Sie die Schaltfläche Editor im Assistent Neues Dashboard bearbeiten betätigen, speichern Sie zuerst Ihre Dashboard-Eingaben für Name, Beschreibung und Gruppe. Um Ihr gespeichertes Dashboard zu bearbeiten, klicken Sie die Schaltfläche Dashboard bearbeiten im Bereich Aktionen des Übersichtsfensters.
9	Schließt den Assistent Dashboard bearbeiten. Eventuelle Eingaben gehen dabei verloren.
10	Speichert Ihre Eingaben.

Dashboard-Editor

Öffnen des Dashboard-Editors:

Klicken der Schaltfläche Editor im Assistent Dashboard bearbeiten
(Der Tool-Tipp erscheint, wenn Sie die Maus über die Schaltfläche halten).
Doppelklick auf den Dashboard Name im Dashboard-Übersichtsfenster.
- Es erscheint das Dashboard.

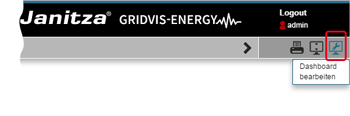

- Im Dashboard auf die Schaltfläche Dashboard bearbeiten klicken (vgl. Bild rechts).

images/download/attachments/201590801/editor_hinzu02-version-1-modificationdate-1517404065000-api-v2.png

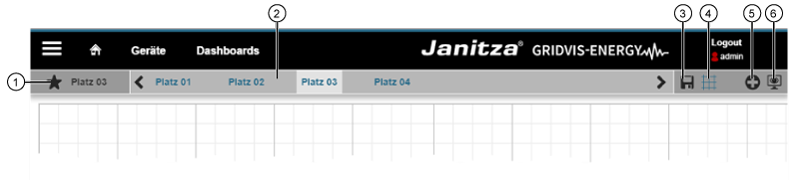

Beschreibung Dashboard-Editor

Position	Beschreibung
1	Zeigt das gewählte Dashboard. Bei Favoriten-Dashboards erscheint das Icon vor dem Namen.
2	Zeigt die im Übersichtsfenster mit einem markierte Dashboards.
3	Speichert Änderungen am Dashboard. Erscheint nach Änderungen am Dashboard. Erscheint Blau, wenn Sie den Mauszeiger über das Symbol halten.
4	Aktiviert und deaktiviert das Raster. Erscheint Blau, bei aktiviertem Raster. Zum Ausrichten und Positionieren von Widgets über die Cursortasten der Tastatur.
5	Erstellt einen Rahmen für Widgets (Visualisierungen) auf dem Dashboard. Erscheint Blau, wenn Sie den Mauszeiger über das Symbol halten.
6	Wechsel in den Ansichtsmodus des Dashboards. Bei nicht gespeicherten Änderungen erscheint eine ja-/nein-Abfrage. Erscheint Blau, wenn Sie den Mauszeiger über das Symbol halten.
