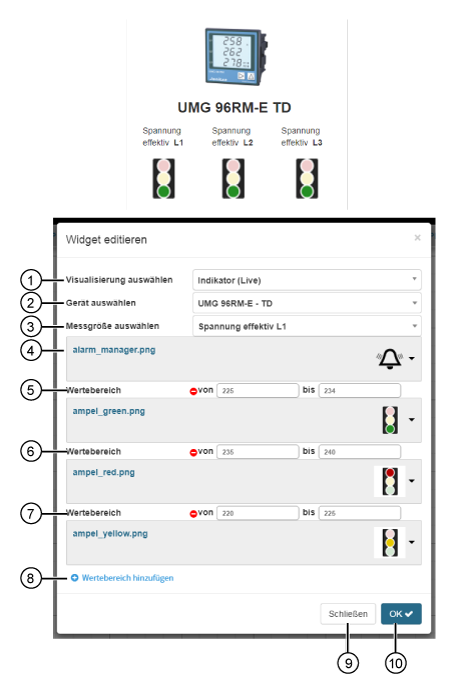

Indikator (Live)

1

• Wahl des Widgets (der Visualisierung).

• Indikator (Live) gewählt.

2

• Wahl des Geräts.

• Enthält alle Geräte Ihres Projekts (Geräte-Übersicht).

3

• Liste von Messgrößen, des zuvor gewählten Geräts.

4

Wahl des Bildes für die Anzeige bei

• einer unterbrochenen Verbindung zum Gerät.

• keiner Verbindung zum Gerät.

• Werten, die außerhalb der eingetragenen Wertebereiche liegen.

5

• Eingabe eines 1. Wertebereichs mit der Wahl des anzuzeigenden Bildes.

6

• Eingabe eines 2. Wertebereichs mit der Wahl des anzuzeigenden Bildes.

7

• Eingabe eines 3. Wertebereichs mit der Wahl des anzuzeigenden Bildes.

8

• Erstellt einen neuen Wertebereich mit der Anzeige eines entsprechenden Bildes.

• Konfiguration von bis zu 5 Wertebereichen mit entsprechenden Bildern.

9

• Schließt den Assistent Widget editieren ohne die Eingaben zu speichern.

10

• Speichert Ihre Konfiguration.

• Das Widget erscheint auf dem Dashboard.
