Virtuelles Gerät erstellen

Ein virtuelles Gerät (ab GridVis Standard) erstellen Sie wie folgt:

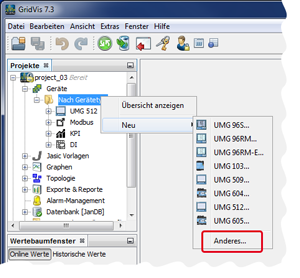

  • Klicken Sie mit der rechten Maustaste im Fenster Projekte auf das Unterverzeichnis Nach Gerätetyp.

  • Wählen Sie im Kontextmenü über die Schaltfläche Neu den Eintrag Anderes.

  • Es erscheint das Fenster Neue Datei.

Hinweis

Das Fenster Neue Datei erreichen Sie ebenso über den Menüleisten-Eintrag Datei > Neue Datei oder die Tasten Strg + N.

images/download/attachments/201589708/0010_Neues_Geraet-version-1-modificationdate-1517402825000-api-v2.png

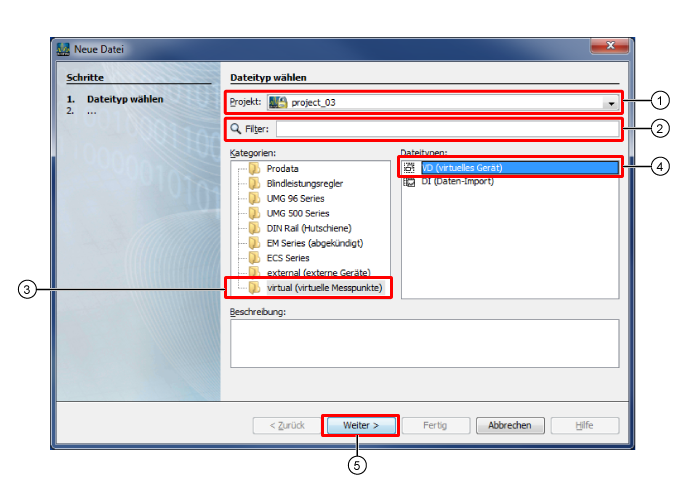

  • Konfigurieren Sie im Fenster Neue Datei:

Pos.

Beschreibung

1

  • Wählen Sie Ihr Projekt

2

  • Für Kategorien und Dateitypen.

3

  • Kategorie Ihres Geräts aktivieren - virtual (virtuelle Messpunkte).

4

  • Dateityp Ihres Geräts aktivieren - VD (virtuelles Gerät).

5

  • Zur Bestätigung Ihrer Eingaben klicken.

  • Führt in das Fenster NEU VD (virtuelles Gerät).

images/download/attachments/201589708/02_NeuesGeraet_VD-version-1-modificationdate-1517402825000-api-v2.png

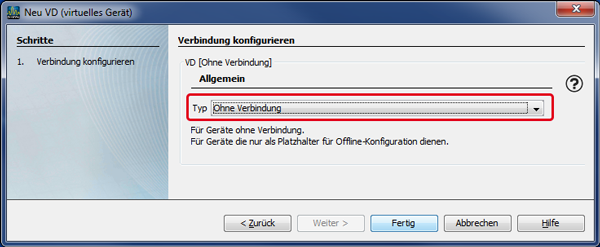

  • Wählen Sie unter Verbindung konfigurieren den Typ Ohne Verbindung und klicken Sie die Schaltfläche Fertig.

  • Im Fenster Projekte erscheint Ihr virtuelles Gerät in der Geräteliste.

  • Weiterführende Informationen zur Konfiguration des virtuellen Geräts .

images/download/attachments/201589708/0030_Neu_VD_Verb_konfi-version-1-modificationdate-1517402825000-api-v2.png

images/download/attachments/201589708/0090_Projektefenster-version-1-modificationdate-1517402825000-api-v2.png
