Virtuelles Gerät - Konfiguration

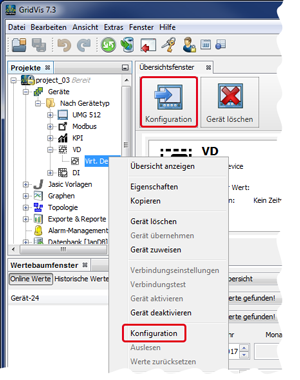

Um Ihr virtuelles Gerät zu konfigurieren, klicken Sie

im Übersichtsfenster die Schaltfläche Konfiguration oder
im Fenster Projekte im Kontextmenü (rechte Maustaste auf Ihr virtuelles Gerät) auf den Eintrag Konfiguration.

Es erscheint das Konfigurationsfenster des virtuellen Geräts.

images/download/attachments/201589718/0040_VD_konfi-version-1-modificationdate-1517402831000-api-v2.png

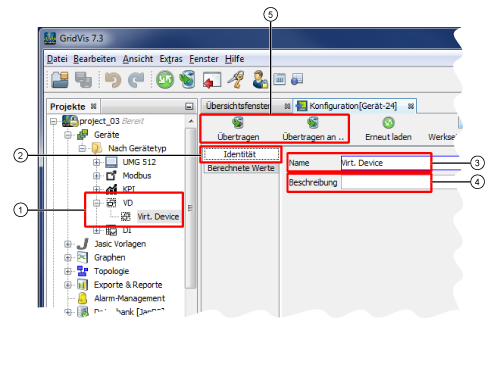

Pos.	Beschreibung
1	Ein Doppelklick öffnet das Übersichtsfenster des virtuellen Geräts.
2	Daten zur Identifikation des Geräts.
3	Vergeben Sie einen Namen für das virtuelle Gerät.
4	Vergeben Sie eine Beschreibung zu Ihrem virtuellen Gerät.
5	Durch Klicken der Schaltflächen werden Ihre Daten an Ihr Gerät übertragen. Die Schaltfläche Übertragen an öffnet ein Dialogfenster. Im Dialogfenster wählen Sie Konfigurationsteile die an Ihr Gerät übertragen werden.

images/download/attachments/201589718/05_Identitaet_VD-version-1-modificationdate-1517402833000-api-v2.png

images/download/attachments/201589718/05_Identitaet_VD_02-version-1-modificationdate-1517402833000-api-v2.png

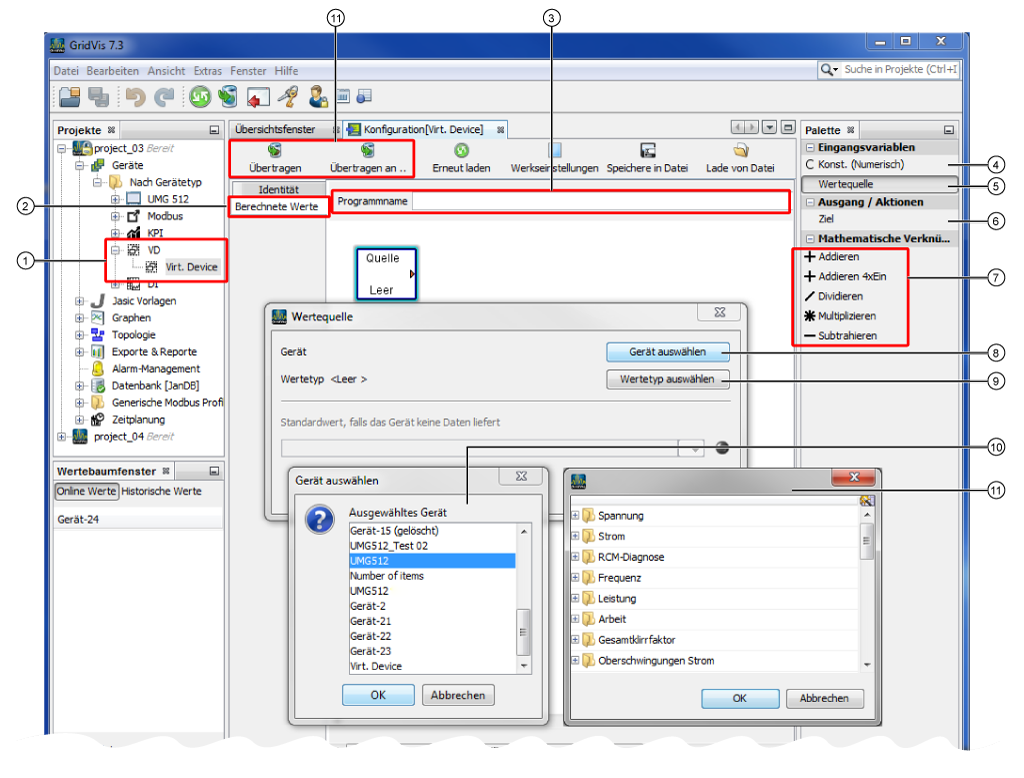

Folgende Positionen führen Sie in die Grundlagen der grapischen Programmierung (Jasic). Eine ausführliche Beschreibung hierzu finden Sie unter Graphische Programmierung - Jasic .

Pos.	Beschreibung
1	Ein Doppelklick öffnet das Übersichtsfenster des virtuellen Geräts.
2	Jasic-Oberfläche zur graphischen Programmierung des virtuellen Geräts. In der graphischen Oberfläche werden Jasic-Bausteine: platziert (via Drag-and-drop aus dem Fenster Palette). konfiguriert (Doppelklick auf den Baustein). verknüpft (Pfeile innerhalb der Bausteine via Drag-and-drop verbinden).
3	Vergeben Sie einen Programmnamen für das Jasic-Programm.
Fenster Palette - Eingangsvariablen (Jasic-Bausteine)
4	Diese Konstante enthält numerische Werte. Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte. Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster der numerischen Konstante.
5	Mit dem Baustein Wertequelle definieren Sie das Gerät und den Wertetyp für die Berechnung. Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte. Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster Wertequelle (siehe Abb. oben).
Fenster Palette - Ausgang/Aktionen (Jasic-Baustein)
6	Der Baustein Ziel enthält das Ergebnis Ihrer Berechnung. Den Baustein ziehen Sie via Drag-and-drop aus dem Fenster Palette auf die graphische Oberfläche Berechnete Werte. Ein Doppelklick auf den Baustein öffnet das Konfigurationsfenster Ziel.
Fenster Palette - Mathematische Verknüpfungen (Jasic-Bausteine)
7	Addiert 2 Wertetypen.
	Addiert 4 Wertetypen.
	Dividiert 2 Wertetypen.
	Multipliziert 2 Wertetypen.
	Subtrahiert 2 Wertetypen.
8	Ein Klick öffnet das Fenster Gerät auswählen (Pos.10).
9	Ein Klick öffnet das Fenster Wertetyp auswählen (Pos.11).
10	Liste der Geräte. Gerät aktivieren und Schaltfläche OK klicken.
11	Liste der Wertetypen. Wertetyp aktivieren und Schaltfläche OK klicken.
