Digital Output (Salida digital)
Determine la función para cada salida digital.
Ajustes:
Proceda de la siguiente manera para configurar una salida digital:
Si aún no se indica la salida digital deseada, primero tendrá que activarla:

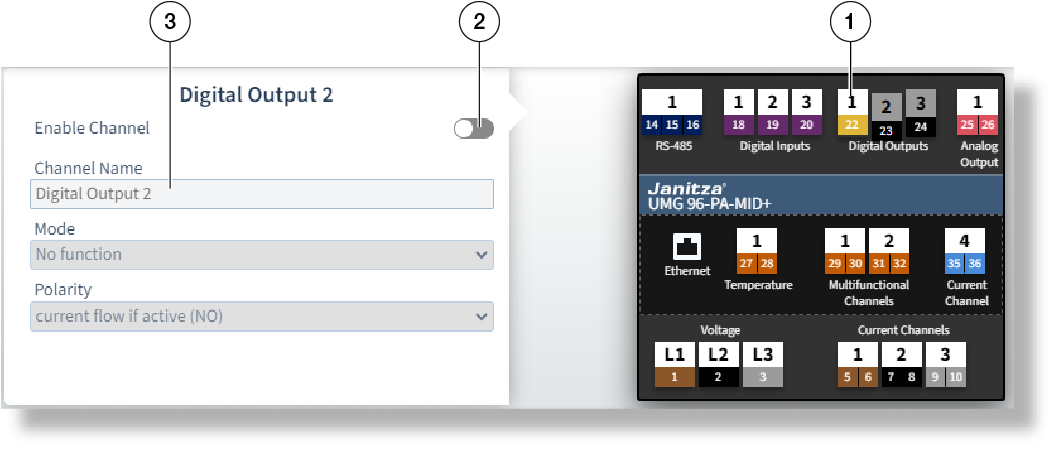

En la imagen del dispositivo, haga clic en la salida.
Active la salida.
La salida se muestra en la ficha de configuración Digital Output (Salida digital).Si lo desea asigne un Channel name (Nombre de canal)a la salida. El nombre del canal se guarda en la base de datos.
Seleccione el Mode (Modo).
La ficha de configuración Digital Output (Salida digital) se adapta al modo seleccionado.Realice los ajustes en la ficha de configuración.
Opcionalmente: Para conmutar una salida digital en función de un resultado de comparador , configure el grupo de comparadores correspondiente bajo Logic (Lógica) > Comparators (Comparadores).

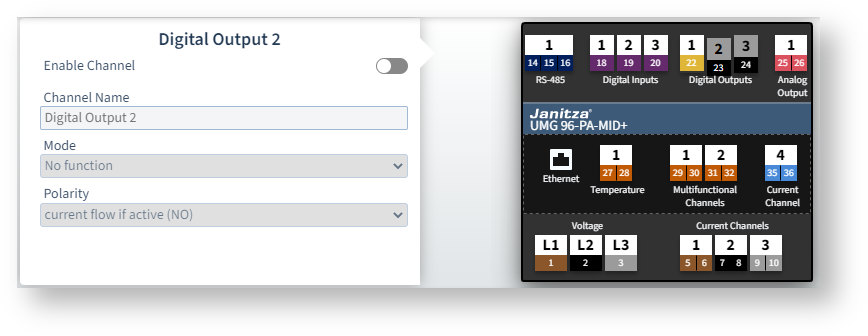

Imagen de ejemplo: UMG 96-PA-MID+
Los ajustes disponibles en la ficha de configuración dependen del valor en el campo Mode (Modo).
No todos los modos están disponibles para cada salida digital (véase el manual del usuario).
Mode (Modo) = Salida grupo de comparadores
El resultado de una comparación se emite a través de la salida digital (véase el manual del usuario).
A tal efecto, configure el grupo de comparadores correspondiente bajo Logic (Lógica) > Comparators (Comparadores).
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Output (Salida digital).
Mode (Modo) = Salida S0
La salida funciona como salida de impulsos. Al alcanzarse una determinada cantidad de energía activa o energía reactiva, se emite un impulso en la salida.
Pulse Width (Ancho de impulso)
Introduzca en milisegundos el ancho de impulso que puede ser procesado por el dispositivo receptor. El ancho de impulso es uniforme para todas las salidas S0 y no puede configurarse en el UMG 96-PA-MID+.
Valor del impulso
Introduzca el valor del impulso (véase el manual del usuario).
Imagen de ejemplo: UMG 96-PA-MID+
Mode (Modo) = Salida para temporizador
Configure las horas para conmutar la salida en GridVis, bajo Administration (Administración) > Time Management (Planificación de tiempo).
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Output (Salida digital).
Mode (Modo) = Salida Modbus Remoto
Dependiendo del valor de un registro Modbus se conmuta la salida digital asignada.
Encontrará más información al respecto en la lista de direcciones Modbus, que podrá descargar en www.janitza.de . .
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Output (Salida digital).
