Digital Input (Entrada digital)
Determine la función para cada entrada digital.
Ajustes:
Proceda de la siguiente manera para configurar una entrada digital:
En la imagen del dispositivo, haga clic en la entrada.
Si lo desea asigne un Channel name (Nombre de canal)a la entrada. El nombre del canal se guarda en la base de datos.
Seleccione el Mode (Modo).
La ficha de configuración Digital Input (Entrada digital) se adapta al modo seleccionado.Realice los ajustes en la ficha de configuración.

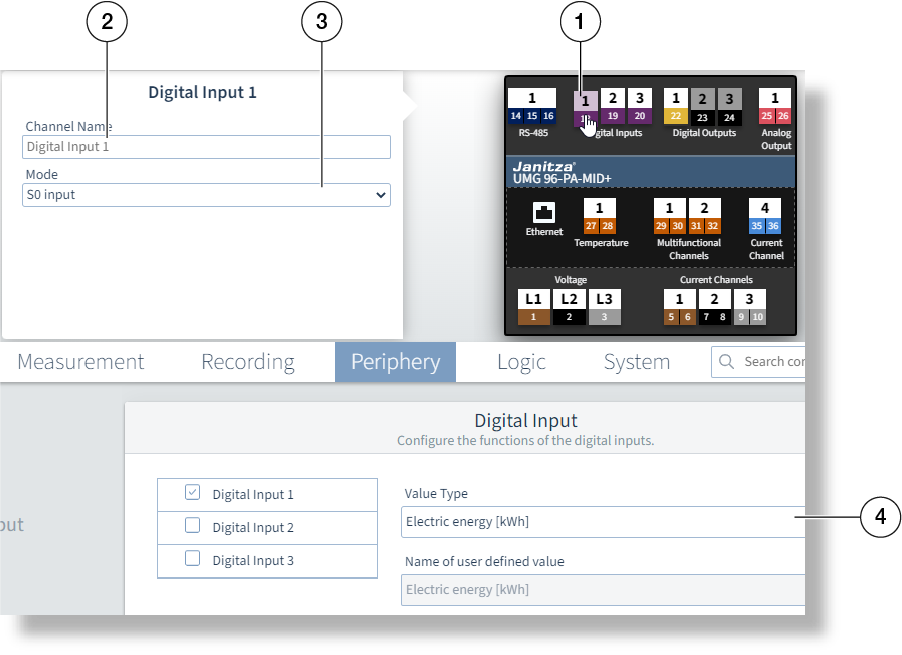

Imagen de ejemplo: UMG 96-PA-MID+
Los ajustes disponibles en la ficha de configuración dependen del valor en el campo Mode (Modo).
No todos los modos están disponibles para cada entrada digital (véase el manual del usuario).
Mode (Modo) = S0 input (entrada S0)
La entrada funciona como contador de impulsos.
Value Type (Tipo de valor)
Seleccione un valor. En el caso de que la lista desplegable no contenga el tipo de valor o la unidad, seleccione User defined (Definido por el usuario).
Scaling factor (Factor de escala)
Introduzca el factor de escala como valor recíproco del valor del impulso (véase el manual del usuario).
Averaging Interval Power (Tiempo de promedio)
Un ajuste de 900 (segundos) equivale a 15 minutos. Durante este periodo se cuentan los impulsos entrantes y se forma un valor medio.
Imagen de ejemplo: UMG 96-PQ-L
Mode (Modo) = Entrada de control de tarifa
El dispositivo de medición cuenta con unos contadores internos para dos tarifas (tarifas 1 y 2), respectivamente. La entrada permite conmutar entre tarifa alta y tarifa baja.
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Input (Entrada digital).
Mode (Modo) = Sincronización del reloj del dispositivo
Para este tipo de sincronización, conecte un generador de impulsos de fecha/hora a la entrada digital 2, p. ej., el impulso de la compañía eléctrica o un temporizador GPS
(receptor de radio GPS, para la recepción y el procesamiento de la señal de tiempo GPS, disponible como accesorio de Janitza).
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Input (Entrada digital).
Mode (Modo) = Synchronization drag indicator (Sincronización indicador de seguimiento)
Bajo General > Drag indicator (Indicador de seguimiento) podrá realizar los demás ajustes (véase el manual del usuario).
No se requiere/no es posible ningún ajuste en la ficha de configuración Digital Input (Entrada digital).
