Measure Values (Valores de medición)*
Aquí podrá configurar qué valores de medición registra el dispositivo de medición y en qué intervalo.
Podrá programar varios grupos de registro con diferentes valores de medición y tiempos de promedio.
Varios grupos de registro ya están predefinidos. Usted podrá adaptarlos o crear unos grupos de registro adicionales.
Aviso
En los dispositivos de la serie PQ-L, la ficha de configuración Measure Values (Valores de medición) está disponible de forma separada para las particiones A y B.
En los dispositivos de la serie PA solo existe una ficha de configuración Measure Values (Valores de medición).
Proceda de la siguiente manera para comprobar qué valores de medición se registran:
En primer lugar, seleccione el Recording set (Grupo de registro).
Haga clic en el botón Selected measurement values (Valores de medición seleccionados) para mostrar los valores de medición programados de este grupo.
Haga clic en el botón Overview measurement values (Vista general de los valores de medición) para mostrar los valores de medición programados de todos los grupos.
Proceda de la siguiente manera para modificar los valores de medición registrados:
En primer lugar, seleccione el Recording set (Grupo de registro).
Haga clic en la lista desplegable Choose values (Seleccionar valores de medición).
Establezca el Averaging time (Tiempo de promedio) y el Calculation of measured values (Cálculo de valores de medición).

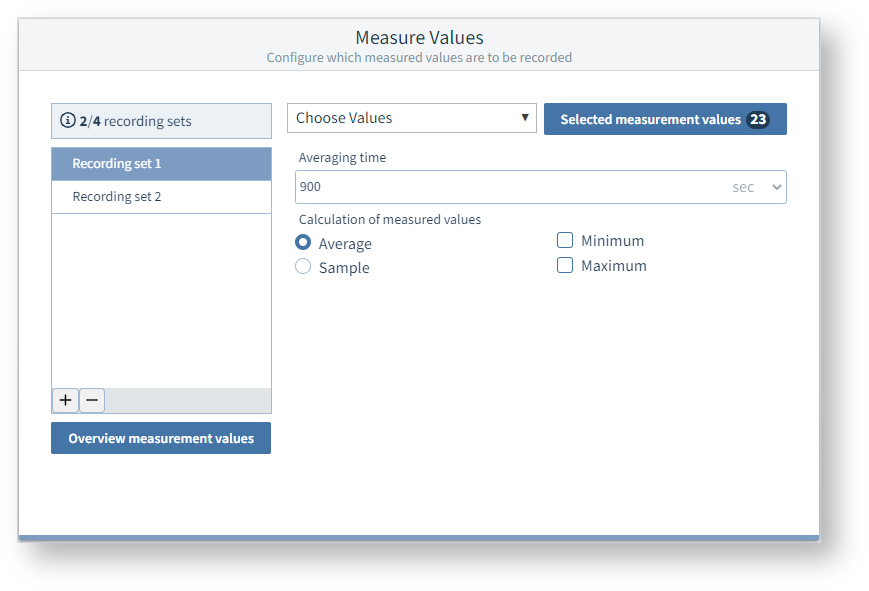

Imagen de ejemplo: UMG 96-PA-MID+
|
Calculation of measured values (Cálculo de valores de medición) |
Significado |
|
Average (Valor medio (aritmético)) |
Valor medio aritmético de los valores de medición durante el intervalo de tiempo establecido. |
|
RMS * |
Valor cuadrático medio de los valores de medición durante el intervalo de tiempo establecido. * solo disponible en la serie PQ-L |
|
Sample (Muestra) |
Valor de medición (valor instantáneo) al final del intervalo de tiempo establecido, es decir, sin formación de valor medio. |
|
Maximum (Máximo) / Minimum (Mínimo) |
Valores máximo y mínimo en el intervalo de tiempo |
Ajustes:
Measure Values (Valores de medición) / Measure Values - Partition A (Valores de medición partición A) / Measure Values - Partition B (Valores de medición partición B)
Los dispositivos de la serie PQ-L disponen de las dos particiones A y B. Las particiones separadas permiten acceder más rápidamente a la memoria. Sin embargo, la representación en las fichas de configuración es idéntica a la de los dispositivos de la serie PA.
Measure Values - Partition A (Valores de medición partición A)
Para el registro a largo plazo de varios grupos de registro.
Measure Values - Partition B (Valores de medición partición B)
Para registros detallados que opcionalmente pueden iniciarse activados por un evento.
Selected measurement values (Valores de medición seleccionados)
El botón muestra la cantidad de valores de medición en este grupo de registro.
Haga clic en el botón para ver qué valores de medición se registran en este grupo de registro.
Overview measurement values (Vista general de los valores de medición)
Haga clic en el botón para ver qué valores de medición se registran en uno de los grupos de registro.

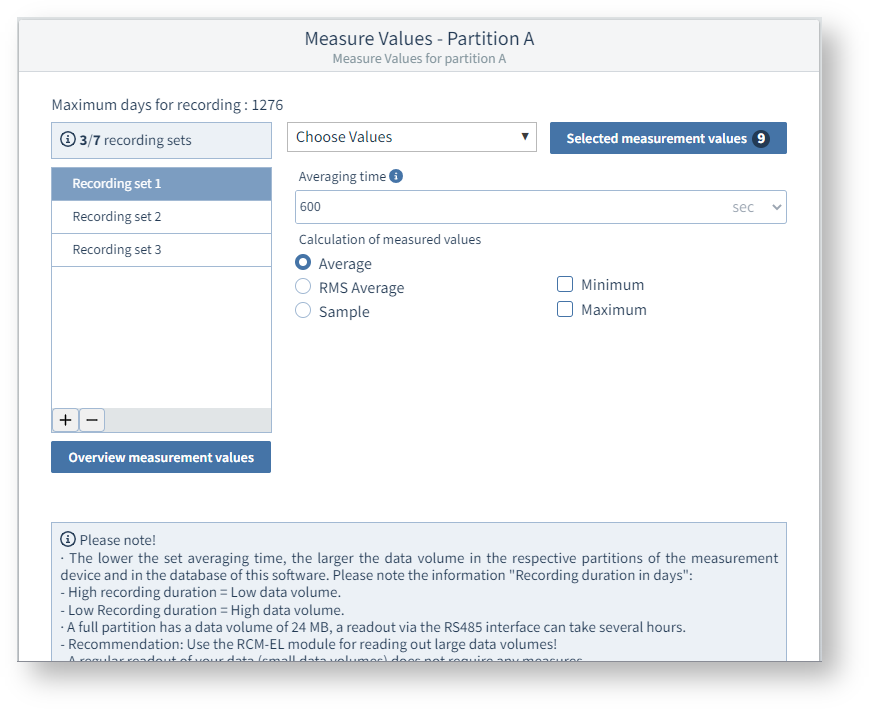

Imagen de ejemplo: UMG 96-PQ-L
