Profiles (Perfiles)*
Los perfiles le permiten seleccionar entre diferentes grupos de registro. Así los grupos de registro predefinidos en las particiones A y B se adaptan de tal modo que se registren los valores de medición que son relevantes para la calidad de la tensión.
Aviso
* Esta ficha de configuración solo está disponible en dispositivos de la serie PQ-L con activación para la clase S.
Profile selection (Selección de perfil)
Seleccione el perfil más adecuado para la aplicación y haga clic en el botón Apply (Aplicar). Con la transferencia al dispositivo de medición se adaptan los grupos de registro en ambas particiones.
Los siguientes perfiles están disponibles:
Based on EN 50160 (De acuerdo con EN 50160):
Based on IEEE 519 (De acuerdo con IEEE 519):
Based on IEC 61000-2-4 (De acuerdo con IEC 61000-2-4):
Based on SVG/AHF filter (Análisis de la calidad de la tensión (AHF/SVG)):
Los perfiles ofrecidos para la selección se basan en la respectiva norma internacional relativa a la calidad de la tensión, de modo que se registran los valores de medición exigidos por la norma.
Si tras seleccionar el perfil adaptara un grupo de registro en las particiones, se muestra User defined (Definido por el usuario)en el campo Profile selection (Selección de perfil).

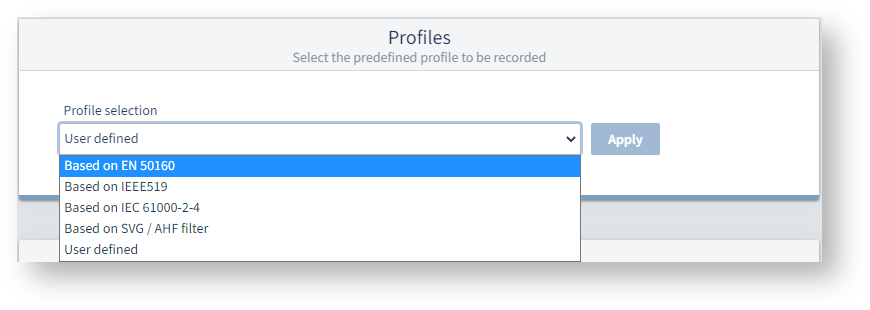

Imagen de ejemplo: UMG 96-PQ-L
