Voltage Transformer (Transformador de tensión)

Si utiliza transformadores de tensión, aquí tendrá que introducir la relación de transformación.

Ajustes:

• Conexión de tensión L1 .. L3

  • Modo de medición

  • Connection (Conexión) *

• Main measurement (Medición principal) L1-L3

  • Primary (Primaria)

  • Secondary (Secundaria)

• Medición CC L6 *

Conexión de tensión L1 .. L3

Modo de medición

La ficha de configuración Voltage Transformer (Transformador de tensión) puede mostrar u ocultarse, dependiendo de si usted trabaja con o sin transformadores de tensión.

• En la imagen del dispositivo, haga clic en una conexión de tensión L1-L3.
  Se muestra la lista desplegable Measurement Mode (Modo de medición).

• Para mostrar la ficha de configuración Voltage Transformer (Transformador de tensión), seleccione Voltage Transformer (Transformador de tensión) en la lista desplegable.

• Para ocultar la ficha de configuración Voltage Transformer (Transformador de tensión), seleccione Direct Connection (Conexión directa) en la lista desplegable.

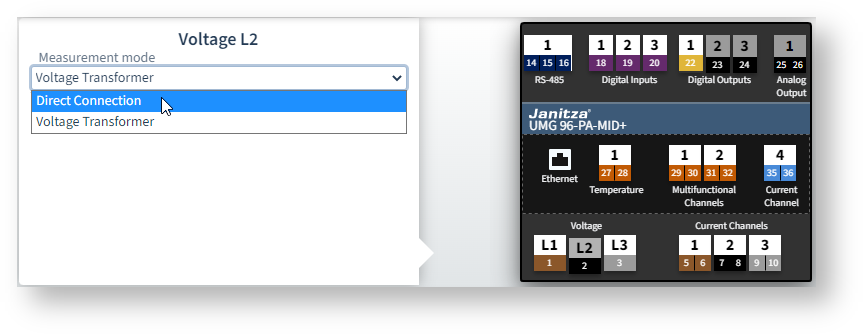

Imagen de ejemplo: UMG 96-PA-MID+

Connection (Conexión) *

Si ha intercambiado las fases durante la conexión, aquí podrá corregir la asignación de las fases.

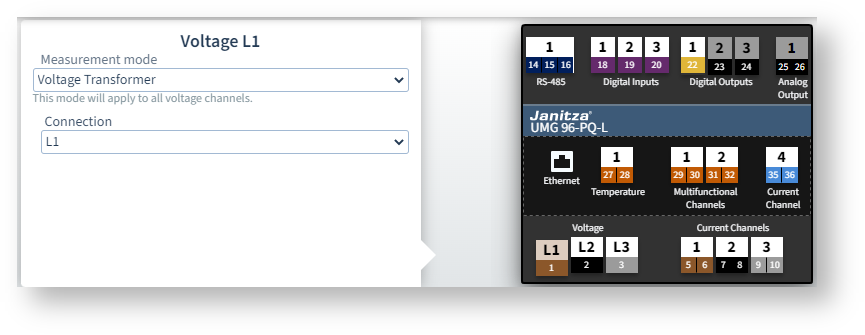

Imagen de ejemplo: UMG 96-PQ-L

Main measurement (Medición principal) L1-L3

La relación de transformación de los transformadores de tensión tiene que ser idéntica en las tres fases.

Primary (Primaria)

Introduzca la tensión de entrada de acuerdo con la placa de características del transformador de tensión.

Secondary (Secundaria)

Introduzca la tensión de salida de los transformadores de tensión, es decir, la tensión que está presente en los bornes L1-L3 del dispositivo de medición.

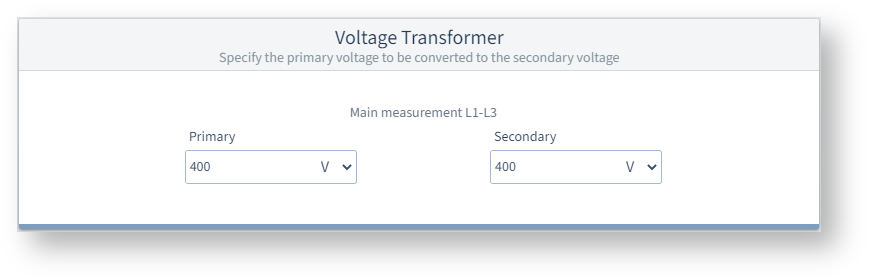

Imagen de ejemplo: UMG 96-PA-MID+

Medición CC L6 *

Si para el canal multifunción L6 (bornes 31+32) está seleccionado el modo de medición = potencia CC, introduzca aquí la relación del transformador.
