Current Transformer (Transformador de corriente)
La relación de transformación de los transformadores de corriente utilizados es necesaria para determinar correctamente los valores de medición.
Ajustes:
Modo de medición (imprescindiblemente requerido para 3 conductores).
Measurement Group Mode for (Modo del grupo de medición para) L1..L4 *
Modo de medición (imprescindiblemente requerido para 3 conductores).
Haga clic en un canal de corriente en la imagen del dispositivo.
Establezca el modo de medición:
El ajuste Medición de corriente equivale a 3w2u para 3 conductores y también es correcto para 4 conductores y para la medición 3 x L3.
El ajuste Calculated (Aron) (Calculado (circuito Aron)) equivale a 3w2u para 3 conductores.
Voltage Reference (Referencia de tensión)
Si ha intercambiado el canal de corriente (p. ej, L1 y L3), podrá corregirlo aquí.
Change s1(k) and s2(l) (Cambiar s1(k) y s2(l))
Si ha conectado incorrectamente el transformador de corriente de este canal, podrá corregirlo aquí.

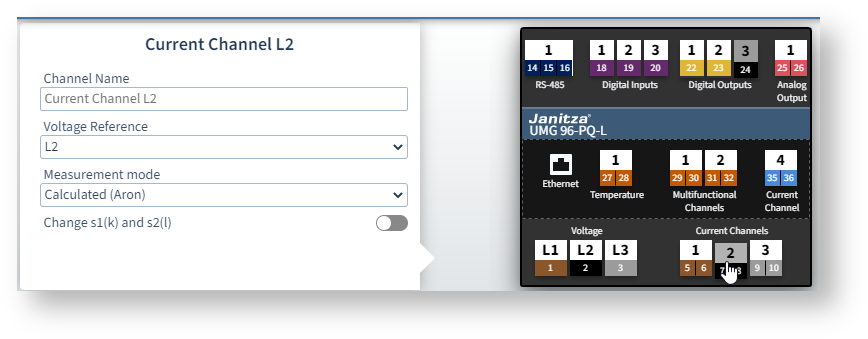

Imagen de ejemplo: UMG 96-PQ-L
Measurement Group Mode for (Modo del grupo de medición para) L1..L4 *
Seleccione Current measurement Low power (Medición de corriente baja potencia) para transformadores de corriente de pequeña señal o bobinas Rogowski activas con circuito integrador.
Seleccione Current measurement Rogowski passive (Medición de corriente Rogowski pasiva) para activar el circuito integrador del dispositivo de medición para bobinas Rogowski pasivas.
Aviso
* Este ajuste solo está disponible en dispositivos de medición del tipo PQ-L-LP.
Imagen de ejemplo: UMG 96-PQ-L-LP
Current Channel (Canal de corriente) L1-L3
Los transformadores de corriente para los canales L1 hasta L3 tienen que tener la misma relación de transformador.
Seleccione únicamente la casilla de verificación Current Channel (Canal de corriente) L1-L3.
Introduzca en los campos Primary (Primario) y Secondary (Secundario) la relación del transformador de corriente de acuerdo con la indicación en la placa de características del transformador de corriente.

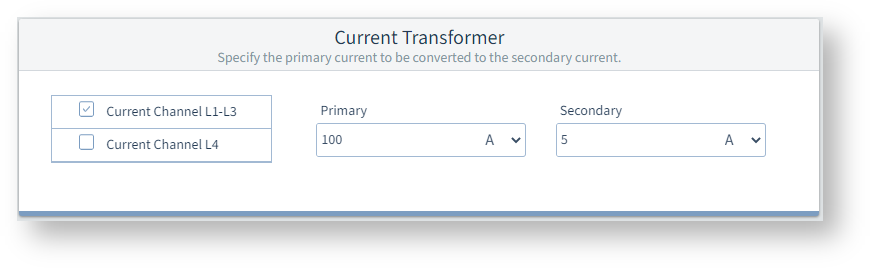

Imagen de ejemplo: UMG 96-PQ-L
Current Channel (Canal de corriente) L4 *
Seleccione únicamente la casilla de verificación Current Channel (Canal de corriente) L4.
Introduzca en los campos Primary (Primario) y Secondary (Secundario) la relación del transformador de corriente de acuerdo con la indicación en la placa de características del transformador de corriente.
Aviso
* Este ajuste solo está disponible si el dispositivo de medición dispone de un cuarto canal de medición de corriente (p. ej., con UMG 96-PQ-L-LP o en el módulo 96-PA-RCM-EL).
Canal multifunción L5 *
Si para el canal (bornes 29+30) está seleccionado el modo de medición = potencia CC, introduzca aquí la relación del transformador de corriente.
Aviso
* Este ajuste solo está disponible si el dispositivo de medición está equipado con el módulo 96-PA-RCM-EL.
