Schneider Power Logic PM800

Perfil de Modbus genérico del dispositivo de otro fabricante:

Schneider Power Logic PM800 (PM870MG)

Nombre de la plantilla del perfil:

Power Logic PM800

Prueba de funciones

Función	Compatible o probado con los siguientes elementos o dispositivos / Descripción
Códigos de función	fc3
Puertas de enlace	UMG 605, firmware 4.051 UMG 604, firmware 4.068 UMG 96RM-E, firmware 2.95 (2.30)
Ajustes de parámetros	speed 38400 bit/s Dirección 1
Conexión con GridVis
Diagnóstico de Modbus

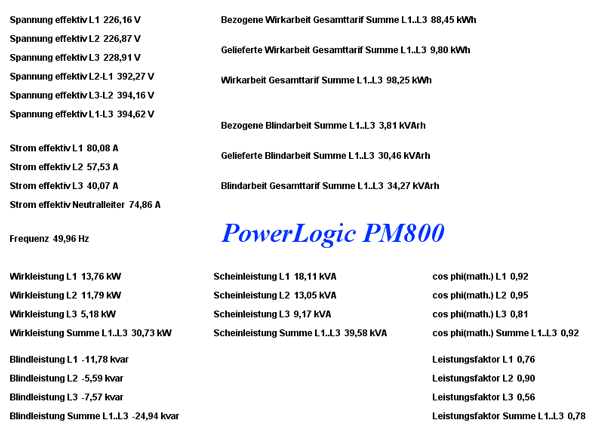

Registro en línea

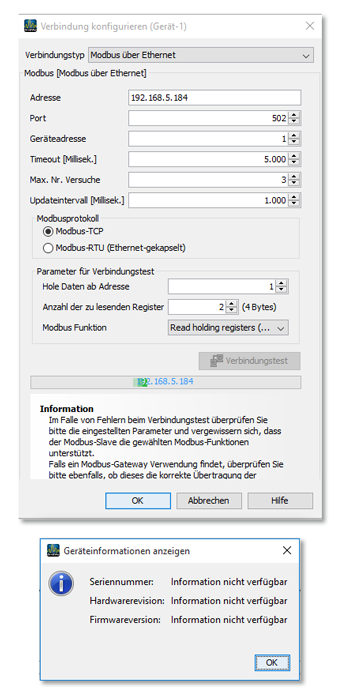

Ejemplo: conexión con el software GridVis

Estructura del perfil Modbus de Schneider Power Logic PM800

Pos.	Dirección Modbus (dec.)	Valor	Formato	Escalado
1	11699	Corriente L1 [A]	FLOAT 32Bit	1
2	11701	Corriente L2 [A]	FLOAT 32Bit	1
3	11703	Corriente L3 [A]	FLOAT 32Bit	1
4	11705	Corriente de conductor neutro [A]	FLOAT 32Bit	1
5	11711	Tensión L2-L1 [V]	FLOAT 32Bit	1
6	11713	Tensión L3-L2 [V]	FLOAT 32Bit	1
7	11715	Tensión L1-L3 [V]	FLOAT 32Bit	1
8	11719	Tensión L1 [V]	FLOAT 32Bit	1
9	11721	Tensión L2 [V]	FLOAT 32Bit	1
10	11723	Tensión L3 [V]	FLOAT 32Bit	1
11	11729	Potencia activa L1 [W]	FLOAT 32Bit	1000
12	11731	Potencia activa L2 [W]	FLOAT 32Bit	1000
13	11733	Potencia activa L3 [W]	FLOAT 32Bit	1000
14	11735	Suma de la potencia activa L1-L3 [W]	FLOAT 32Bit	1000
15	11737	Potencia reactiva L1 [var]	FLOAT 32Bit	1000
16	11739	Potencia reactiva L1 [var]	FLOAT 32Bit	1000
17	11741	Potencia reactiva L2 [var]	FLOAT 32Bit	1000
18	11743	Suma de la potencia reactiva L1-L3 [var]	FLOAT 32Bit	1000
19	11745	Potencia aparente L1 [VA]	FLOAT 32Bit	1000
20	11747	Potencia aparente L2 [VA]	FLOAT 32Bit	1000
21	11749	Potencia aparente L3 [VA]	FLOAT 32Bit	1000
22	11751	Suma de la potencia aparente L1-L3 [VA]	FLOAT 32Bit	1000
23	11761	Frecuencia [Hz]	FLOAT 32Bit	1
24	11753	Factor de potencia L1	FLOAT 32Bit	1
25	11755	Factor de potencia L2	FLOAT 32Bit	1
26	11757	Factor de potencia L3	FLOAT 32Bit	1
27	11759	Suma del factor de potencia L1-L3	FLOAT 32Bit	1
28	1167	Coseno de fi L1	Corto 16Bit	0,001
29	1168	Coseno de fi L2	Corto 16Bit	0,001
30	1169	Coseno de fi L3	Corto 16Bit	0,001
31	1170	Suma L1-L3 de coseno de fi	Corto 16Bit	0,001
32	11799	Energía activa consumida L1-L3 [Wh]	FLOAT 32Bit	1
33	11801	Energía reactiva consumida L1-L3 [kVarh]	FLOAT 32Bit	0,001
34	11803	Energía activa suministrada L1-L3 [Wh]	FLOAT 32Bit	1
35	11805	Energía reactiva suministrada L1-L3 [kVarh]	FLOAT 32Bit	0,001
36	11807	Energía activa L1-L3 [Wh]	FLOAT 32Bit	1
37	11809	Energía reactiva L1-L3 [Varh]	FLOAT 32Bit	1
