Siemens Sentron PAC3100

Perfil de Modbus genérico del dispositivo de otro fabricante:

Siemens Sentron PAC3100

Nombre de la plantilla del perfil:

Perfil Modbus de SENTRON3100

Prueba de funciones

Función	Compatible o probado con los siguientes elementos o dispositivos / Descripción
Códigos de función	fc2, fc3, fc4, fc6, fc10
Puertas de enlace	UMG 604, firmware 4.051 UMG 511, firmware 4.051 UMG 96RM-E, firmware 2.89 (2.23)
Ajustes de parámetros	speed 19200, 38400 bit/s Dirección 126
Conexión con GridVis
Diagnóstico de Modbus
Registro en línea

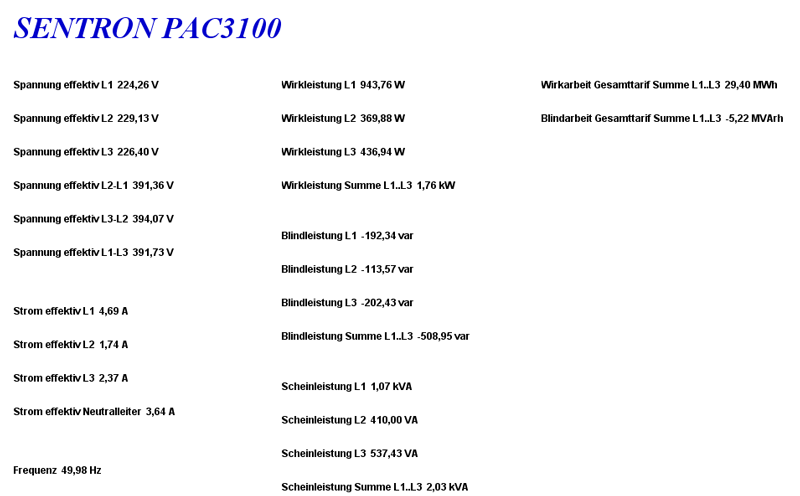

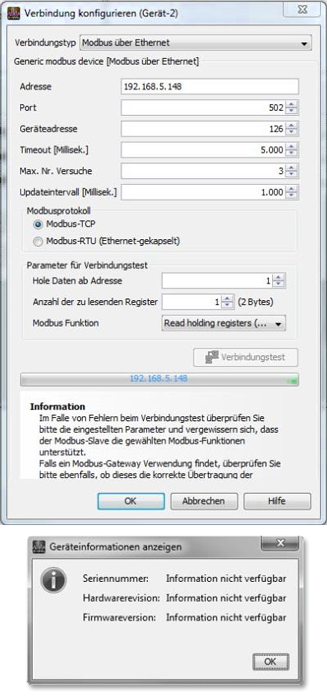

Ejemplo: conexión con el software GridVis

Estructura del perfil Modbus de SENTRON PAC3100

Pos.	Dirección Modbus (dec.)	Valor	Formato	Escalado
1	1	Tensión L1	FLOAT 32Bit	1
2	3	Tensión L2	FLOAT 32Bit	1
3	5	Tensión L3	FLOAT 32Bit	1
4	7	Tensión L1-L2	FLOAT 32Bit	1
5	9	Tensión L2-L3	FLOAT 32Bit	1
6	11	Tensión L3-L1	FLOAT 32Bit	1
7	13	Corriente L1	FLOAT 32Bit	1
8	15	Corriente L2	FLOAT 32Bit	1
9	17	Corriente L3	FLOAT 32Bit	1
10	19	Potencia aparente L1	FLOAT 32Bit	1
11	21	Potencia aparente L2	FLOAT 32Bit	1
12	23	Potencia aparente L3	FLOAT 32Bit	1
13	25	Potencia activa L1	FLOAT 32Bit	1
14	27	Potencia activa L2	FLOAT 32Bit	1
15	29	Potencia activa L3	FLOAT 32Bit	1
16	31	Potencia reactiva L1	FLOAT 32Bit	1
17	33	Potencia reactiva L2	FLOAT 32Bit	1
18	35	Potencia reactiva L3	FLOAT 32Bit	1
19	37	Corriente en el conductor neutro	FLOAT 32Bit	1
20	39	Frecuencia	FLOAT 32Bit	1
21	47	Suma de la potencia aparente	FLOAT 32Bit	1
22	49	Suma de la potencia activa	FLOAT 32Bit	1
23	51	Suma de la potencia reactiva	FLOAT 32Bit	1
24	2803	Suma de la energía activa	FLOAT 32Bit	1
25	2805	Suma de la energía reactiva	FLOAT 32Bit	1
