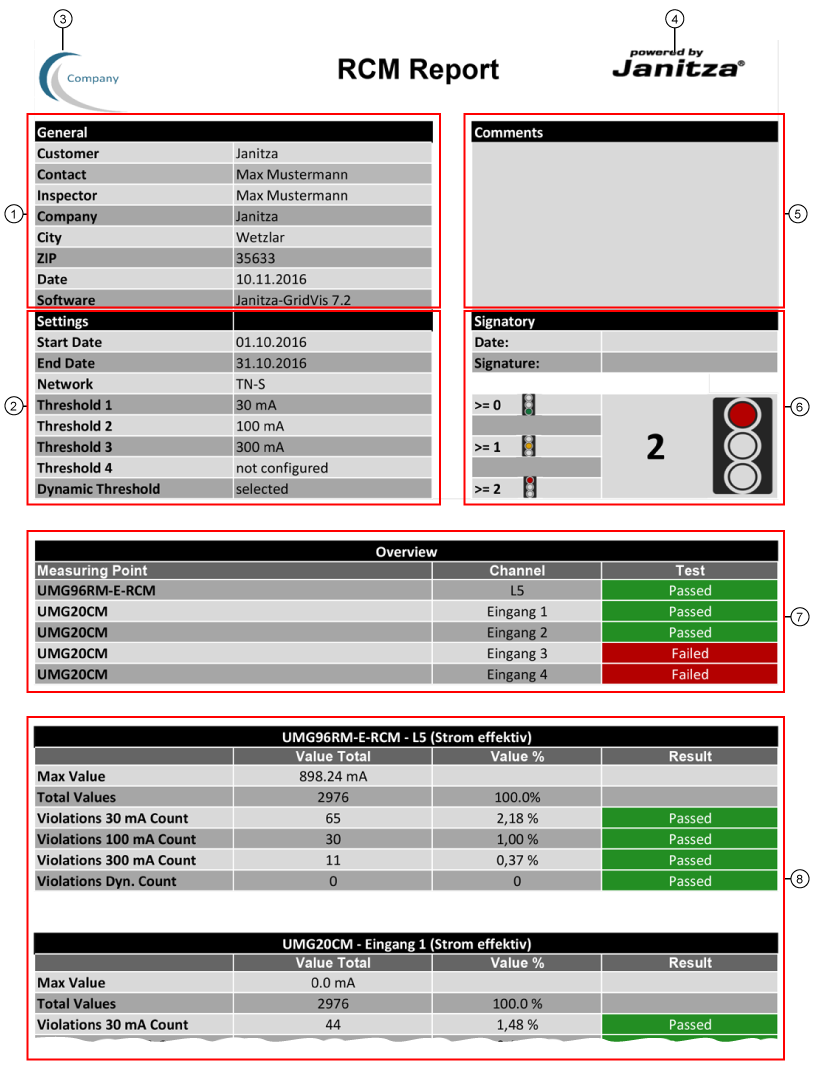

Informe RCM: ejemplo

Entradas (véase el paso Etiquetas y diseño en Informe RCM ):

• Cliente, contacto y persona responsable.

• Empresa y dirección (ciudad, C. P.)

• Fecha de creación.

• Software y versión.

Registros del informe RCM (véase el paso Elegir rango de tiempo y Valores límites en Informe RCM ):

• Punto de tiempo de inicio.

• Punto de tiempo de finalización.

• Sistema de red.

• Valores límites 1 - 4.

• Valor límite dinámico.

• El logotipo podría ser el del cliente del informe RCM (véase el paso Etiquetas y diseño en Informe RCM ).

• Formatos: tiff, gif, jpg y png.

• Logotipo de la organización o empresa que realice el informe RCM (integrado en las plantillas de diseño).

• Campo de comentario (véase el paso Etiquetas y diseño en Informe RCM ).

• Campos para la fecha y firma

• En función de la cantidad establecida de «mediciones con infracciones de valores límites», aparece el correspondiente semáforo en el informe RCM (véase el paso Evaluación en Informe RCM ).

Se muestran todos los puntos de medición (dispositivos de medición) con el estado de las infracciones de valores límites para el correspondiente canal de medición:

• verde: prueba superada; puntos de medición (mediciones) dentro de los valores límites.

• rojo: prueba no superada; puntos de medición (mediciones) con infracciones de los valores límites.

Se muestran todos los puntos de medición (dispositivos de medición) con los siguientes valores de medición y datos:

• Valor máximo.

• Cantidad total de puntos de medición (medidos en un periodo de tiempo establecido: valor absoluto y relativo).

• Cantidad de infracciones de los valores límites (valor absoluto y relativo) desde el primer hasta el cuarto valor límite (en función del ajuste del paso Valores límite en Informe RCM ).

• Cantidad de infracciones de los valores límites (valor absoluto y relativo) del valor límite dinámico (véase el paso Valores límite en Informe RCM ).
