Informe RCM

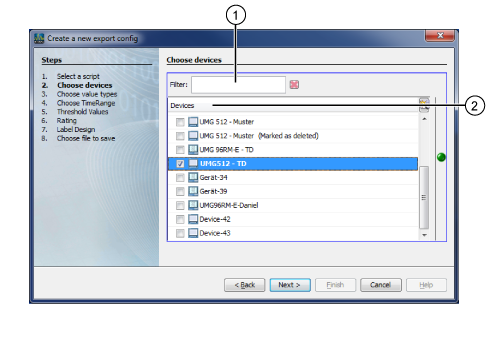

1

• Función para filtrar el orden y la búsqueda.

• Útil para cantidades grandes de dispositivos de medición (puntos de medición).

2

• Los dispositivos con la casilla de verificación marcada se incluyen en la evaluación (informe).

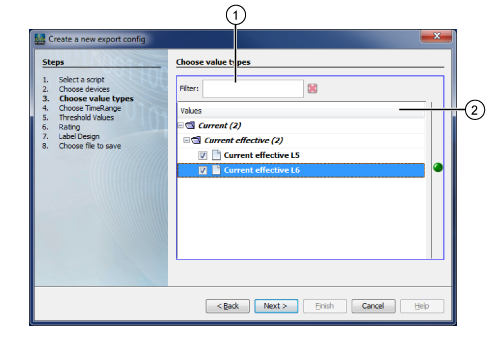

1

• Función para filtrar el orden y la búsqueda.

2

• Los tipos de valores (valores de medición) con la casilla de verificación marcada se incluyen en la evaluación (informe).

• Tipos de valores para informe RCM: Corriente efectiva L5 y L6.

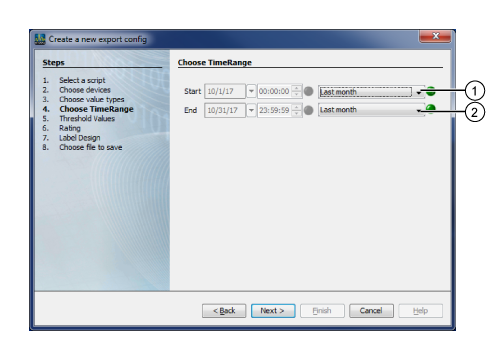

1

• A través de las listas de selección puede configurar el tiempo de inicio del periodo de tiempo de la evaluación de su informe RCM.

• Las listas de selección con borde azul muestran los periodos de tiempo válidos para la evaluación.

2

• A través de las listas de selección puede configurar el tiempo de finalización del periodo de tiempo de la evaluación de su informe RCM.

• Las listas de selección con borde «azul» muestran los periodos de tiempo válidos para la evaluación.

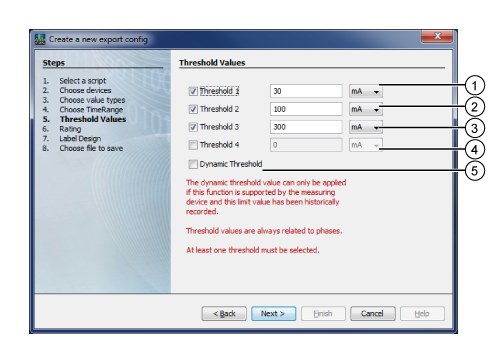

1

Ajuste predeterminado:

• Casilla de verificación: marcada

• Campo de entrada: 30

• Lista de selección: mA (segunda opción: A)

2

Ajuste predeterminado:

• Casilla de verificación: marcada

• Campo de entrada: 100

• Lista de selección: mA (segunda opción: A)

3

Ajuste predeterminado:

• Casilla de verificación: marcada

• Campo de entrada: 300

• Lista de selección: mA (segunda opción: A)

4

Ajuste predeterminado:

• Casilla de verificación: off

• Campo de entrada: vacío

• Lista de selección: mA (segunda opción: A)

5

Ajuste predeterminado:

• Casilla de verificación: off

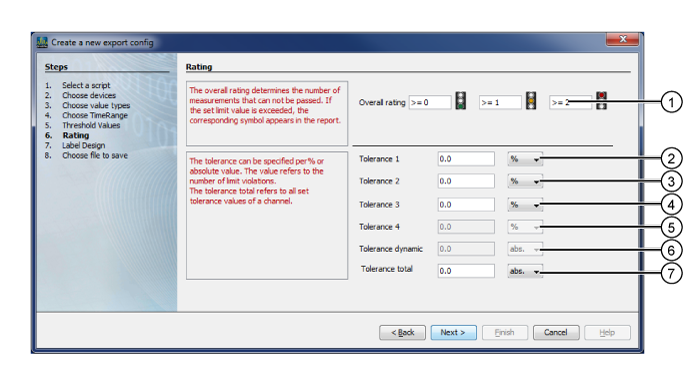

1

Campos de entrada de la evaluación total (evaluación por semáforo)

La evaluación total muestra la cantidad de puntos de medición (mediciones) con infracciones de los valores límites. En función de la cantidad establecida de puntos de medición (mediciones), aparece el correspondiente semáforo en el informe RCM .

• Los caracteres >= siempre preceden al número. El número puede configurarse.

Ajustes predeterminados (ejemplo de evaluación por semáforo):

• Semáforo verde: >= 0- todas las mediciones han superado la evaluación.


• Semáforo amarillo: >=1- a partir de una cantidad de 1 medición fuera de los valores límites; aparece el semáforo amarillo en el informe RCM.


• Semáforo rojo: >=2- a partir de una cantidad de 2 mediciones fuera de los valores límites; aparece el semáforo rojo en el informe RCM.


2

Campo de entrada/ Lista de selección Tolerancia del valor límite 1

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite.

Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: % (o abs.)

3

Campo de entrada/ Lista de selección Tolerancia del valor límite 2

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite.

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación Valor límite 2 . Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: % (o abs.)

4

Campo de entrada/ Lista de selección Tolerancia del valor límite 3

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite.

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación Valor límite 3. Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: % (o abs.)

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación.

5

Campo de entrada/ Lista de selección Tolerancia del valor límite 4

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite.

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación Valor límite 4. Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: % (o abs.)

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación.

6

Campo de entrada/ Lista de selección Tolerancia del valor límite dinámico

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite.

La entrada del valor está activa si en el paso Valores límite se marcó la casilla de verificación Valor límite dinámico. Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: abs. (o %)

7

Campo de entrada/ Lista de selección Tolerancia total (por tipo de valor de medición/punto de medición)

Puede configurar la tolerancia como valor relativo (%) o valor absoluto. La tolerancia total se refiere a la cantidad total de infracciones de los valores límites de un valor de medición.

Ajuste predeterminado:

• Campo de entrada: 0,0

• Lista de selección: abs. (o %)

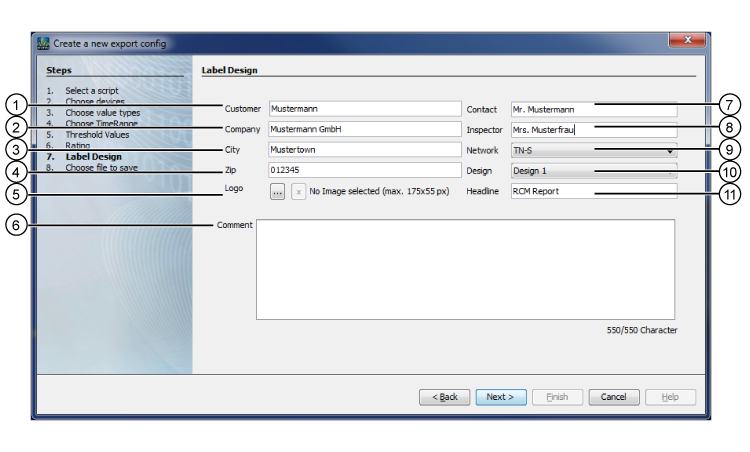

1

Entrada del cliente

2

Entrada de la empresa

3

Entrada del lugar

4

Entrada del código postal

5

• El logotipo aparece en el encabezado del documento de su informe RCM.

• Formatos permitidos: tiff, gif, jpg y png con un tamaño máximo de 175 x 55 px.

6

Entrada para un comentario

7

Entrada del «nombre de la persona de contacto»

8

Entrada del «nombre del revisor o la revisora»

9

• Ajuste predeterminado: TN-S

• Otros ajustes: TT, TN-C-S, otras
  Si se establece el ajuste Otras, la celda Forma de red queda vacía en el informe RCM.

10

Se dispone de dos plantillas de diseño (apariencias) para los informes RCM.

11

Entrada para un encabezado.

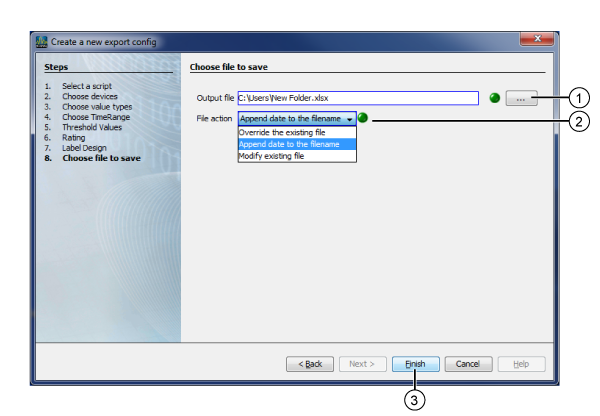

1

Campo de entrada Archivo de salida / Botón ...

• Campo de entrada para la ruta de la ubicación de su informe RCM.

• Con el botón ... puede elegir la ubicación y el formato de archivo (xlsx, xls o pdf) de su informe RCM.

2

Lista de selección Acción de archivo

• Reemplazar el archivo existente: se reemplaza el informe RCM existente.

• Adjuntar fecha a los nombres de archivo: se crea otro informe RCM.

• Cambiar el archivo existente

3

Botón Listo

• Haciendo clic se abre el cuadro de diálogo Introducción del nombre para el script de exportación.

• Su informe RCM configurado aparece en la entrada Exportaciones de datos de la ventana Proyectos del software GridVis.

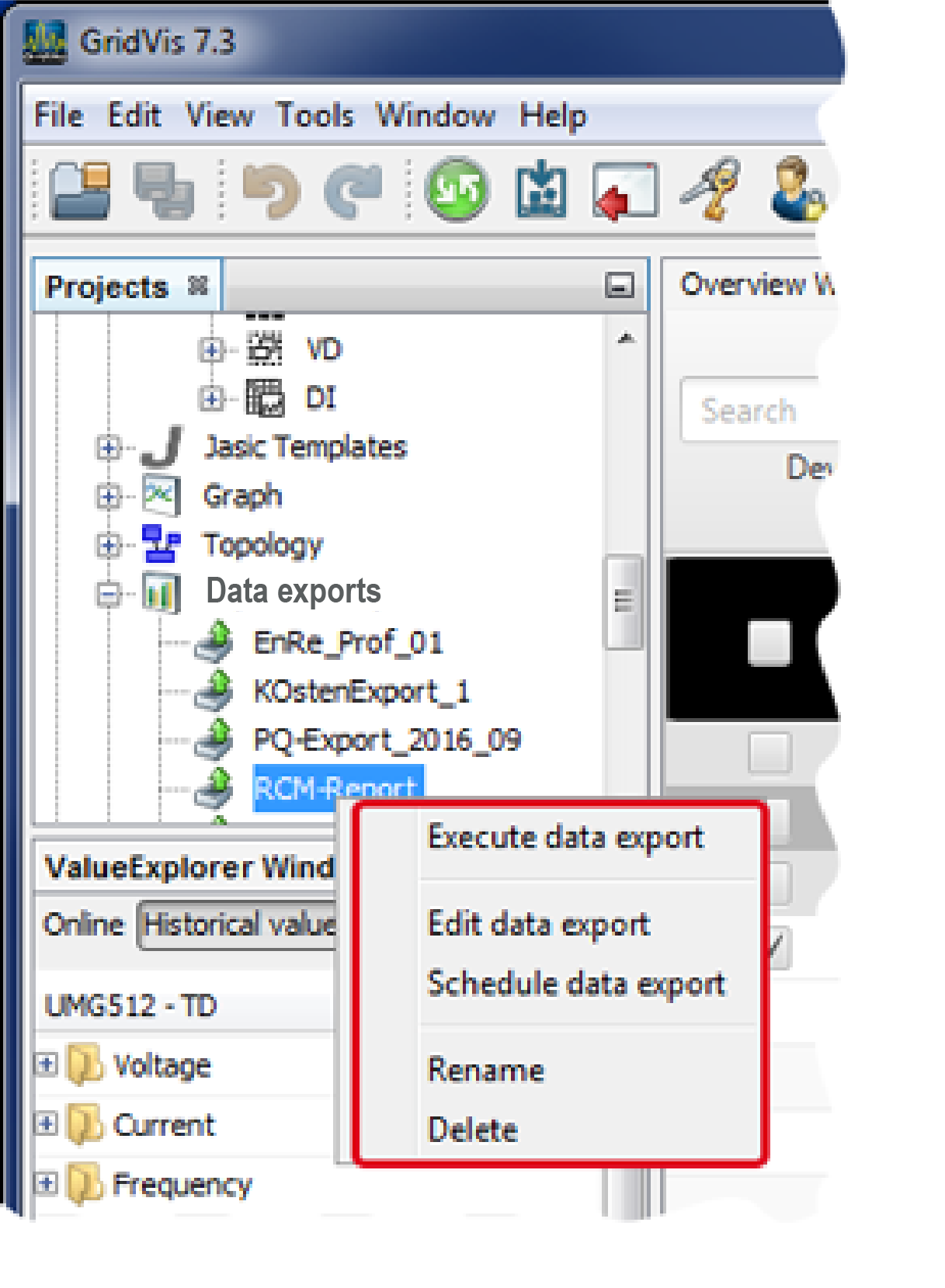

Ejecutar la exportación de datos

• Haciendo clic en el elemento Ejecutar la exportación de datos se inicia la acción.

• La acción está acompañada de una barra de carga indefinida, situada en la barra de estado de la interfaz del software «GridVis».

• Haciendo doble clic en el informe RCM creado anteriormente en el directorio Exportaciones de datos de la ventana Proyectos también se ejecuta la exportación de los datos.

• En función de cómo se haya configurado el paso Seleccionar el archivo que va a guardarse, su informe RCM estará almacenado en el directorio elegido como archivo xlsx, xls o pdf .

Editar la exportación de datos

• Haciendo clic en el elemento se accede a la configuración de su exportación de datos (ventana Editar la exportación de datos).

Programar la exportación de datos

• Haciendo clic en el elemento se accede al diálogo Configuración de la programación.

Cambiar el nombre

• Haciendo clic en el elemento se abre la ventana de diálogo.

• Cambie el nombre de su informe RCM en el campo de entrada y confirme con Aceptar.

Eliminar

• Haciendo clic en el elemento se elimina su informe RCM a través de una ventana de diálogo.
