GridVis 9.1

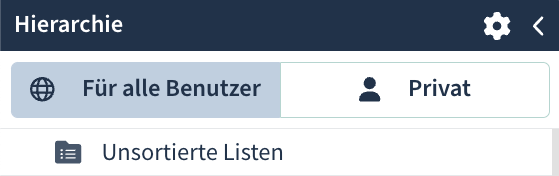

Verbesserte Listenfunktion und erweiterte Hierarchieverwaltung

Unsere überarbeitete Listenfunktion bringt zahlreiche Optimierungen mit sich. Dabei steht die Benutzerfreundlichkeit im Vordergrund. Die erweiterte Hierarchieverwaltung sticht besonders heraus: Sie ermöglicht es, erstellte Hierarchien für alle GridVis Benutzer zugänglich zu machen und bietet zudem einen privaten Bereich für eine individuelle Gestaltungen mit einer eigenen Ordnerstruktur.

Geräteübersicht

Standard, Expert

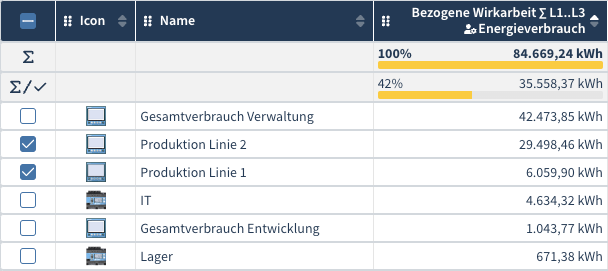

Aussagekräftige Verbrauchsanalyse: Summen in der Liste anzeigen

Wir haben die Verbrauchsanalyse in der Listenfunktion überarbeitet. Gewinnen Sie mühelos einen detaillierten Überblick über die Summen der Energieverbräuche in Ihrer Liste. Um zur Verbrauchsanalyse zu gelangen, fügen Sie einfach den gewünschten Energieverbrauch als separate Spalte hinzu und aktivieren Sie die Summenanzeige. Sie haben die Flexibilität, so viele Zeiträume in eine Liste einzufügen, wie Sie benötigen. Mit Hilfe der Selektionspalte können Sie eine “Was wäre, wenn”-Analyse betreiben. Ein starker einfacher Zugriff auf wichtige Energiedaten!

Geräteübersicht

Expert

Dashboards direkt aus einer Liste in der Übersicht öffnen

Mit dem neuen Dashboard Editor ab GridVis-Version 9.0 haben wir das Erstellen von Dashboards erleichtert. In der neuesten Version 9.1 bieten wir Ihnen zusätzlichen Komfort: Öffnen Sie in der Übersicht Dashboards direkt aus einer Liste. Weisen Sie einfach einer oder mehreren Zeilen Dashboards zu und betrachten Sie diese unmittelbar in der Übersicht, ohne in die Dashboardverwaltung zu wechseln. Dabei können Sie flink zwischen Dashboards wechseln und deren Zeitdarstellung nach Bedarf anpassen. Ein praktisches und benutzerfreundliches Update für Ihre schnelle und einfache Datenanalyse!

Geräteübersicht

Standard, Expert

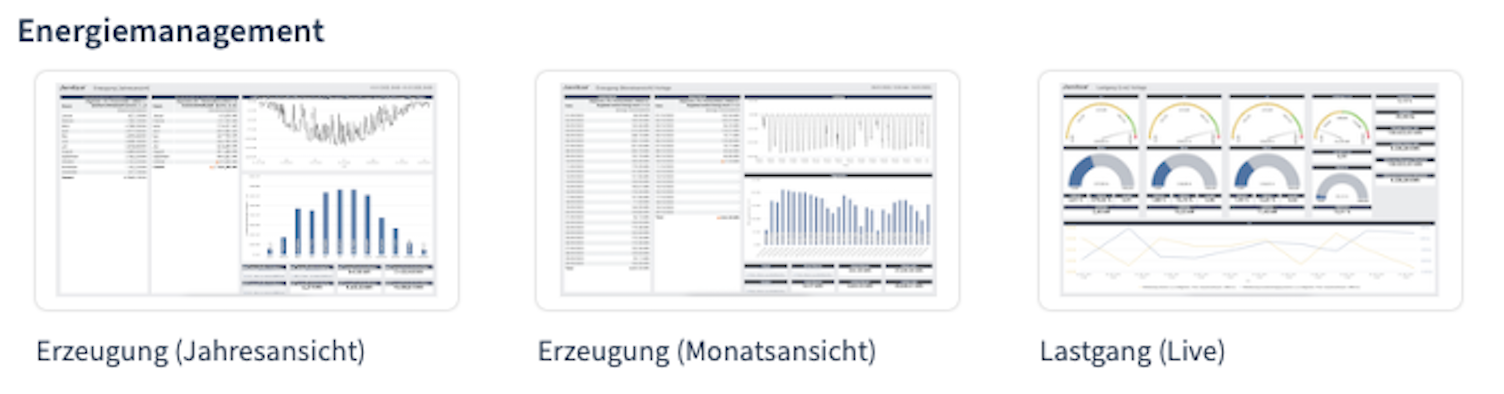

Vorgefertigte Vorlagen zum Erstellen von Dashboards

Mit unserem neuesten Release bieten wir Ihnen eine Auswahl an vorgefertigten Vorlagen, die den Prozess des Dashboard-Erstellens noch leichter machen. Nutzen Sie diese als Ausgangspunkt, passen Sie sie nach Ihren Wünschen an oder setzen Sie sie direkt in Ihren Projekten ein. Ein effektiver Weg, um Zeit zu sparen und produktiv zu sein.

Dashboards

Standard, Expert

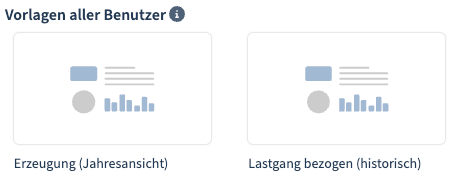

Gestalten Sie Ihre eigenen Dashboard-Vorlagen

Abseits der von uns bereitgestellten Vorlagen haben Sie jetzt die Möglichkeit, individuelle Dashboards als Vorlagen zu speichern. Dies kann in den Dashboardeinstellungen vorgenommen werden. So behalten Sie stets den Überblick und können Ihre Projekte noch schneller starten.

Dashboards

Standard, Expert

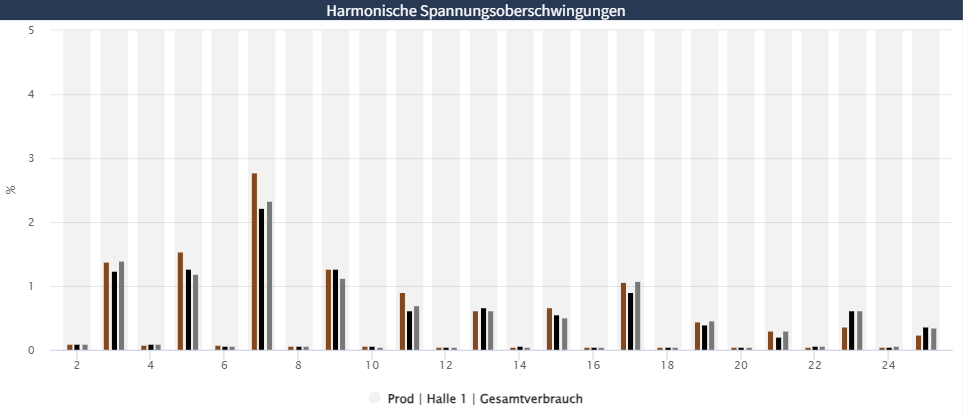

Präzise Oberschwingungsanalyse: Das neue PQ-Objekt

Das neue PQ-Objekt "Oberschwingungen (Säulendiagramm)" erweitert das Portfolio an Visualisierungsobjekten für Dashboards und Berichte in der GridVis. Mit diesem Tool können historische harmonische Oberschwingungen effizient visualisiert werden. Das Objekt stellt diese als Säulendiagramm dar, wodurch eine klare und anschauliche Übersicht der wichtigen PQ-Daten gewährleistet wird. Dieses Objekt bildet eine sinnvolle Ergänzung zu den bestehenden PQ-Objekten und trägt dazu bei, die gemessenen Netzqualitätsparameter besser zu visualisieren.

Berichtseditor, Dashboards

Expert

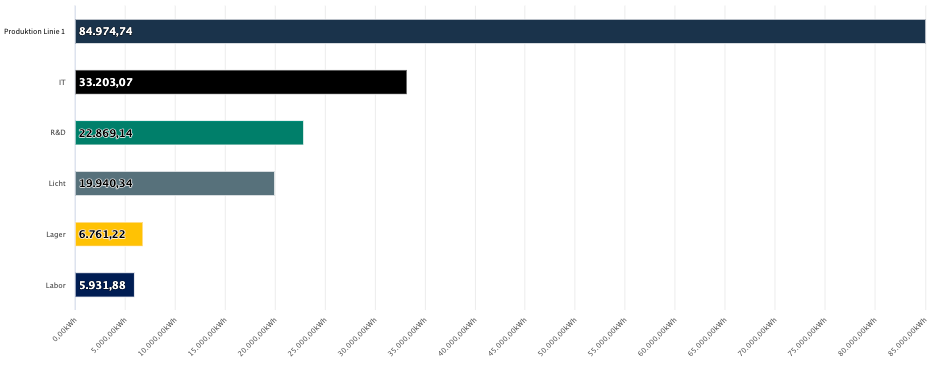

Neues Balkendiagramm zur schnellen Übersicht

Eine weitere Ergänzung im Bereich der Datenvisualisierung ist das neue Balkendiagramm, das Messwerte nun horizontal anzeigt. Im Unterschied zu herkömmlichen Säulendiagrammen ermöglicht diese horizontale Darstellung eine schnellere Erfassung der Daten , denn die dargestellten Wert e werden absteigend sortiert. Es ist ideal für Anwendungen, bei denen es auf schnelle Einsicht und effektive Datenanalyse ankommt. Mit diesem Objekt können Anwender ihre Daten effizienter analysieren und informierte Entscheidungen schneller treffen.

Berichtseditor, Dashboards

Standard, Exper t

Die multiple lineare Regression

Dank des neuen "Multiple lineare Regression"-Objekts können Sie nun noch tiefgreifendere Analysen durchführen. Mit diesem Werkzeug lässt sich beispielsweise der Energieverbrauch auf verschiedene Parameter untersuchen, um festzustellen, ob diese einen Einfluss auf den Energieverbrauch haben. Die ermittelten Abhängigkeiten werden übersichtlich in einer Tabelle dargestellt, sodass Sie stets den vollen Überblick behalten.

Berichtseditor, Dashboards

Expert

Modbus-Adresse vom Dashboard aus beschreiben

Mit unserem neuen "Modbus schreiben"-Objekt können Sie Parameter und Zustände direkt von Ihrem Dashboard aus in eine angegebene Modbus-Adresse schreiben. Das Besondere daran: Sie können damit nicht nur Messgeräte direkt parametrisieren, sondern auch Fehlerstrom-Grenzwerte dynamisch anpassen oder sogar digitale Ausgänge schalten. All dies direkt von Ihrem Dashboard aus, was Ihnen eine gute Ergänzung in der Anlagensteuerung und -überwachung bietet. Dies kann entweder durch ein manuelles Eingabefeld oder mit vordefinierten Buttons erfolgen. Ein Klick auf einen solchen Button überträgt automatisch den festgelegten Wert. Dies eröffnet eine Vielzahl von Anwendungen, die zuvor so noch nicht realisierbar waren.

Dashboards

Expert

Erweiterter Spannungsqualitätsreport nach IEEE 519

Der Spannungsqualitätsreport in der GridVis wurde gemäß der aktuellen Norm IEEE 519 - 2022 aktualisiert. Dieser Datenexport, konfigurierbar in der GridVis-Desktop, ermöglicht wie gewohnt auch eine Auswertung über das Web. Ein Merkmal dieses Reports ist die Möglichkeit, die Strom- und Spannungsanalyse unabhängig voneinander zu generieren, je nach Bedarf. Durch die Anpassung an die IEEE 519 - 2022 Norm gewährleistet der Datenexport eine konsistente und standardisierte Bewertung der Spannungsqualität, was eine optimale Überwachung und Steuerung Ihrer Anlagen unterstützt.

Datenexporte

Standard, Expert

Optimierte Navigationsfunktion im Liniendiagramm

Unsere Liniendiagramme auf den Dashboards bieten jetzt eine verbesserte Navigation durch die Einführung des "Navigators". Diese Funktion, die in den Einstellungen aktiviert werden kann, ermöglicht es Ihnen, im Präsentationsmodus Ihres Dashboards intuitiv durch Zeitabschnitte zu navigieren. Vergrößern und verkleinern Sie beliebige Abschnitte, um tiefer in Ihre Messdaten einzutauchen und wichtige Details hervorzuheben. Diese neue Funktion erleichtert das Erkennen von Mustern und Abweichungen in Ihren Daten und unterstützt eine effiziente Analyse.

Dashboards

Standard, Expe rt

Erweiterte Linkfunktion für effiziente Dashboard-Nutzung

Die Linkfunktion in unseren Dashboards wurde erweitert. Jedem Link kann ein spezifisches Gerät zugeordnet werden, dessen Daten beim Öffnen des Dashboards dargestellt werden. Diese Funktionalität eröffnet die Möglichkeit, direkt über einen Link aus einer Gesamtübersicht verschiedener Geräte in eine detaillierte Ansicht für ein ausgewähltes Messgerät zu wechseln. So können Sie mit wenig Aufwand ein Dashboard erstellen das immer wieder typische Messdaten eines Messgeräts darstellt.

Dashboards

Standard, Expert

Funktionserweiterung Dashboardeditor: Neues Objekt "Modbus schreiben"

Dashboards

GridVis-Web

9.1.0

Sicherheitsupdate für CVE-2023-50895: In GridVis-Versionen kleiner als 9.0.67 konnte ein benutzerkontrolliertes speziell platziertes Groovy-Script authentifizierte Codeausführung ermöglichen.

GridVis

GridVis-Desktop / GridVis-Web

9.1.0

Sicherheitsupdate für CVE-2023-50894: In GridVis-Versionen kleiner als 9.0.67 wurden mit einem fest codierten Passwort verschlüsselte Zugangsdaten zu verbundenen Datenbanksystemen über eine als angemeldeter Benutzer erreichbaren Fehlerberichtsfunktion ausgegeben, was effektiv einer Preisgabe im Klartext entsprach.

GridVis

GridVis-Desktop / GridVis-Web

9.1.0

Fehlerkorrektur MSCONS-Export: Gerätenummernherkunft und Dateispeicherort werden gespeichert

Daten-Exporte / Reporte

GridVis-Desktop

9.1.0

Fehlerkorrektur Dashboards: Es wurde ein Fehler behoben, bei dem keine Dashboards erstellt werden konnten, wenn ein Dashboard einem Benutzer zugewiesen wurde

Dashboards

GridVis-Web

9.1.0

Fehlerkorrektur Dashboards: Im Textobjekt wurde ein Problem bei der Darstellung behoben

Dashboards

GridVis-Web

9.1.0

Funktionserweiterung Dashboards & Berichte: Es wurde ein neues Objekt "Balkendiagramm" hinzugefügt

Berichtseditor / Dashboards

GridVis-Web

9.1.0

Fehlerkorrektur MSCONS-Export: Zählerstand-Export wieder möglich

Daten-Exporte / Reporte

GridVis-Desktop

9.1.0

Fehlerkorrektur OPC UA: Verbindungsstabilität

OPC

GridVis-Desktop / GridVis-Web

9.1.0

Fehlerkorrektur UMG 806: Historische Daten konnten konnten seit GridVis-Version 9.0.63 fehlerhaft sein

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Fehlerkorrektur Zeitverwaltung: Es wurde ein Fehler in der Zeitverwaltung bei der Verwendung von Tarifen behoben

Zeitmanagement

GridVis-Desktop

9.1.0

Funktionserweiterung UMG 806-LP: Geräteunterstützung UMG 806-LP

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Dashboards & Berichte: Es steht ein Objekt zur graphischen Darstellung von Oberschwingungen zur Verfügung

Berichtseditor / Dashboards

GridVis-Web

9.1.0

Funktionsänderung Hierarchie: Es ist nur noch möglich Hierarchien bis zu einer Ordnertiefe von maximal 10 anzulegen

Geräteübersicht

GridVis-Web

9.1.0

Funktionsänderung Dashboards & Berichte: Das Laden von historischen Werten auf Dashboards & Berichten wurde beschleunigt

Berichtseditor / Dashboards

GridVis-Web

9.1.0

Funktionsänderung ZSG: Aufgrund der Abschaffung der EEG Umlage können keine neuen ZSG Datenexporte erstellt werden

Daten-Exporte / Reporte

GridVis-Desktop

9.1.0

Fehlerkorrektur UMG 806: Relais Ausgang Konfiguration

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Sicherheitsupdate SQL: Aktualisierung der SQL Treiber

GridVis

GridVis-Desktop / GridVis-Web

9.1.0

Fehlerkorrektur OPC UA: Verbindungsstabilität

OPC

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung UMG 806: Verbindungseinstellung Easy Gateway

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung UMG 806: Schleppzeiger werden unterstützt

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Listenfunktion: Neben den bekannten Relationsbalken können Anteilsbalken zur besseren Darstellung von Energiewerten angezeigt werden

Geräteübersicht

GridVis-Web

9.1.0

Funktionsänderung Listenfunktion: Die Verbrauchsanalyse ist übersichtlicher und kann im oberen Bereich jeder Liste eingeblendet werden

Geräteübersicht

GridVis-Web

9.1.0

Funktionserweiterung Hierarchie: Es können private und die öffentliche Hierarchien gepflegt werden und die Strukturen zwischen den beiden Hierarchien verschoben und kopiert werden. Jede Hierarchie kann auch separat bearbeitet werden

Geräteübersicht

GridVis-Web

9.1.0

Fehlerkorrektur Benutzerverwaltung: Herunterladen von Fehlerberichten bei Verwendung von Active Directory behoben

Active Directory

GridVis-Desktop

9.1.0

Fehlerkorrektur Datenbankaktion: Beim Gerätetausch mit bestimmten Geräten kam es zu einem Fehler

Datenbank

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Event Browser: In der Geräteauswahl kann nach den Listen der neuen Listenfunktion gefiltert werden

Daten-Exporte / Reporte

GridVis-Desktop

9.1.0

Fehlerkorrektur RCM 202-AB: Es wurde ein Fehler behoben, bei dem im Dialog "Konfiguration an mehrere Geräte übertragen" das Kästchen für "Prüfzeitintervall, um die RCM Prüffunktionen zu konfigurieren" nicht aufgetaucht ist

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung GridVis: Italienisch wird als neue Standardsprache in der GridVis unterstützt

GridVis

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Dashboards: Es stehen Janitza® Dashboard-Vorlagen bei der Erstellung neuer Dashboards zur Verfügung

Dashboards

GridVis-Web

9.1.0

Funktionserweiterung Dashboards: Für das Objekt Gerätename kann optional ein Gerät ausgewählt werden, dessen Name dargestellt wird

Dashboards

GridVis-Web

9.1.0

Fehlerkorrektur Berichtseditor: Beim Hinzufügen bestimmter Messwerte kam es zu einem Fehler

Berichtseditor

GridVis-Web

9.1.0

Fehlerkorrektur Benutzerverwaltung: Es wurde ein Fehler im Rechtesystem im Zusammenhang mit den Berichten im Web korrigiert

Benutzerverwaltung

GridVis-Web

9.1.0

Funktionserweiterung UMG 96-S2: Webkonfiguration

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Dashboards & Berichte: Im numerischen Wert kann ein Grenzwert definiert werden

Berichtseditor / Dashboards

GridVis-Web

9.1.0

Funktionserweiterung Dashboard: Tabellen zeigen einen Hinweis, wenn die Datenqualität für den betrachteten Zeitraum zu gering ist

Dashboards

GridVis-Web

9.1.0

Funktionserweiterung UMG 96-PQ-L: Erleichterung der Netzkonfiguration

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung UMG 103-CBM: Webkonfiguration

Geräte

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung OPC UA Client: Möglichkeit der Erstellung von Subgruppen in der Tagliste zur besseren Übersicht

OPC

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Dashboards: Einer Verlinkung zu einem Dashboard kann ein Gerät übergeben werden, mit dem das Dashboard geöffnet werden soll

Dashboards

GridVis-Web

9.1.0

Funktionserweiterung Dashboards: Im Liniendiagramm steht eine Navigationsleiste zur Verfügung, um einen Datenausschnitt zu vergrößern

Dashboards

GridVis-Web

9.1.0

Funktionserweiterung OPC UA Client: Ex- und Importfunktion

OPC

GridVis-Desktop / GridVis-Web

9.1.0

Funktionserweiterung Dashboards: Es steht ein Objekt zur Regressionsberechnung mit mehreren Einflussfaktoren zur Verfügung

Dashboards

GridVis-Web

9.1.0
