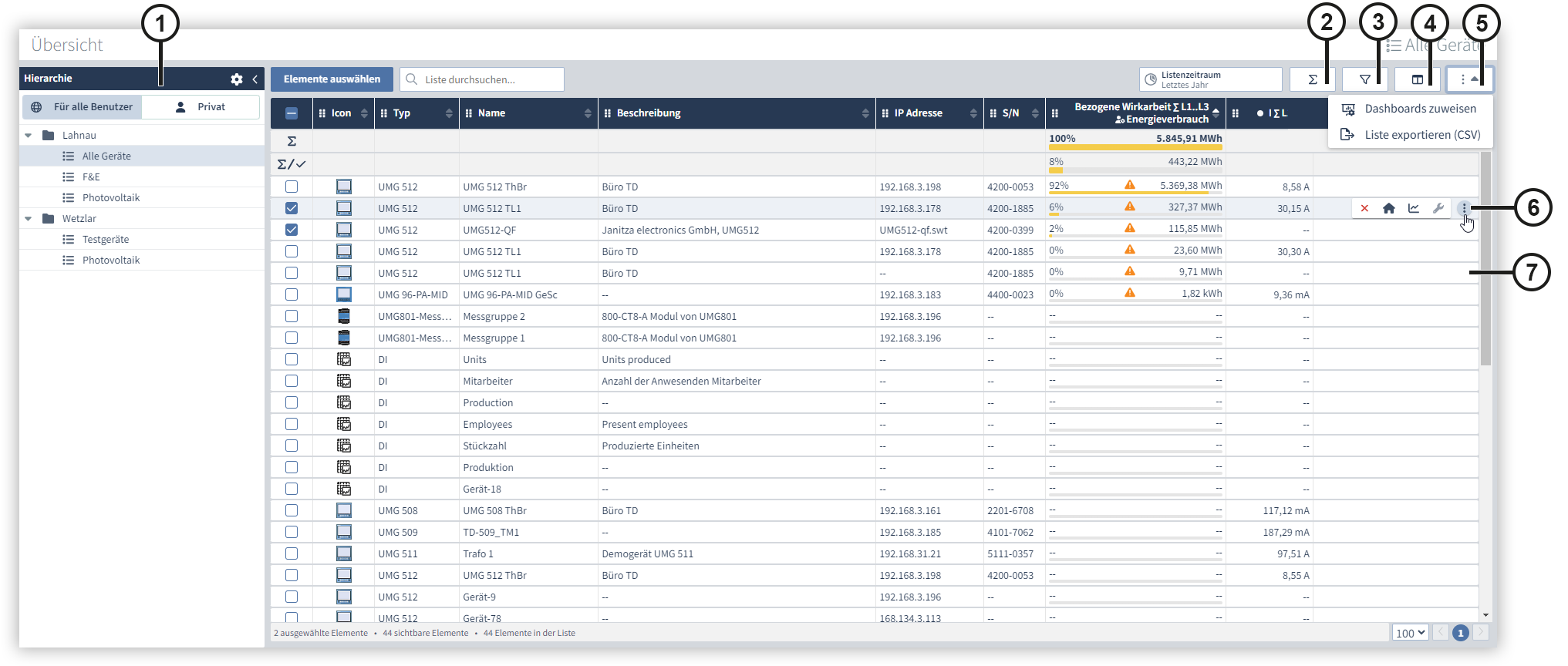

Geräteübersicht

1

Hierarchie

In der Hierarchie werden Ihre öffentlichen und privaten Listen angezeigt. Öffentliche Listen sind für alle Nutzer sichtbar, private Listen sind nur für Sie sichtbar. Um eine neue Liste anzulegen, gehen Sie wie folgt vor:

1. Klicken Sie auf das Zahnrad-Symbol, um die Hierarchie zu bearbeiten.

2. Klicken Sie auf das Ordner-Symbol, um einen neuen Ordner anzulegen. In den Ordnern werden anschließend Ihre Listen verwaltet.

3. Klicken Sie auf das Listen-Symbol, um eine Liste anzulegen. Ordnen Sie die Liste anschließend per Drag & Drop dem richtigen Ordner zu.

4. Schließen Sie die Hierarchie und wählen Sie die Liste aus, der Sie Ihre Geräte zuordnen wollen.

5. Klicken Sie auf die Schaltfläche Element auswählen und wählen Sie die Geräte aus, die Sie der Liste zuordnen wollen.

6. Klicken Sie abschließend auf die Schaltfläche Bestätigen.

Nachdem Sie einen Ordner oder eine Liste erstellt haben, können Sie diese per Drag & Drop zwischen dem öffentlichen und dem privaten Bereich verschieben. Beachten Sie, dass beim Verschieben vom öffentlichen in den privaten Bereich eine Kopie erstellt wird. Beim Verschieben vom privaten in den öffentlichen Bereich wird keine Kopie erstellt und das Element wird direkt verschoben.

Klicken Sie auf das Mülltonnen-Symbol im Papierkorb, um das Element endgültig zu löschen.

2

Verbrauchsanalyse

Klicken Sie auf das Summen-Symbol, um die Verbrauchsanalyse ein- und auszublenden. Die Verbrauchsanalyse zeigt Ihnen den Verbrauch aller Geräte sowie den summierten Verbrauch Ihrer ausgewählten Geräte. Ebenfalls wird der Verbrauch der einzelnen Geräte in der Liste angezeigt.

Sie können entweder Relationsbalken oder Anteilsbalken verwenden, um die Übersicht anzuzeigen. Relationsbalken zeigen das Verhältnis zum größten Wert an, während Anteilsbalken das Verhältnis zur Gesamtsumme anzeigen. Die Konfiguration der Anteils- und Relationsbalken erfolgt in der Spaltenauswahl.

3

Filterauswahl

In der Filterauswahl können Sie Ihre gewünschten Filter konfigurieren, um Ihre Geräteliste nach bestimmten Eigenschaften zu filtern.

Klicken Sie auf das Filter-Symbol, um die Filterauswahl zu öffnen. Standardmäßig werden Ihnen nur Filter für die konfigurierten Spalten der Geräteliste angezeigt. Mithilfe des Sliders können Sie sich jedoch auch alle Filter anzeigen lassen.

4

Spaltenauswahl

In der Spaltenauswahl konfigurieren Sie die angezeigten Spalten in der Geräteliste. Um der Geräteliste eine neue Spalte hinzuzufügen, gehen Sie wie folgt vor:

1. Klicken Sie auf das Spalten-Symbol.

2. Wählen Sie im Bereich Spaltenauswahl die Geräteinformation oder den Messwert aus, den Sie der Geräteliste hinzufügen wollen.

3. Klicken Sie auf das +-Symbol, um die Spalte dem Bereich Ausgewählte Spalten hinzuzufügen oder ziehen Sie per Drag & Drop in den Bereich.

4. Konfigurieren Sie die ausgewählte Spalte im Bereich Spalteneinstellungen.

5. Klicken Sie abschließend auf die Schaltfläche Bestätigen.

Bei den Spalteneinstellungen für Energieträger wird außerdem die grafische Darstellung der Verbrauchsanalyse konfiguriert.

5

Dashboards zuweisen

Bei der Erstellung eines Dashboards können Sie dieses als Vorlage markieren und anschließend einem oder mehreren Geräten zuweisen.

Um Ihren Geräten eine Dashboard-Vorlage zuzuweisen, gehen Sie wie folgt vor:

1. Wählen Sie die Geräte aus, denen Sie eine Vorlage zuweisen wollen.

2. Klicken Sie auf das Dropdown-Menü.

3. Wählen Sie die Option Dashboards zuweisen aus.

4. Wählen Sie die Dashboards aus, die Sie den Geräten zuweisen wollen.

5. Klicken Sie abschließend auf die Schaltfläche Zuweisen.

Beachten Sie, dass es ist nicht möglich, alte Dashboard-Vorlagen (vor GridVis-Version 9.0.0) mehreren Geräten gleichzeitig zuzuweisen.

Liste exportieren (CSV)

1. Klicken Sie auf das Dropdown-Menü.

2. Wählen Sie die Option Liste exportieren (CSV) aus.

Die Liste wird mit den eingeblendeten Spalten im CSV-Format heruntergeladen.

6

Drei-Punkt-Menü

Mit einem Mouseover über eines Ihrer Elemente können Sie sich das Drei-Punkt-Menü anzeigen lassen. Mit einem anschließenden Klick auf das Drei-Punkt-Menü werden folgende Funktionen angezeigt:

Entfernt das ausgewählte Element aus der Geräteübersicht.

Öffnen und betrachten der zugewiesenen Dashboard-Vorlagen.

Öffnet die Messwertanalyse mit dem ausgewählten Element.

Öffnet die Gerätekonfiguration des ausgewählten Geräts.

Beachten Sie, dass nicht jedes Gerät über eine Gerätekonfiguration verfügt. Ein Gerät verfügt über keine Gerätekonfiguration, wenn das Schraubenschlüssel-Symbol ausgegraut dargestellt wird.

7

Mit einem Klick auf eine Zeile öffnen Sie die zugewiesene Dashboard-Vorlage des Elements. Sind keine Vorlagen zugewiesen, werden die GridVis-Vorlagen angezeigt.
