Allgemein

Einstellungen:

• Identifikation

  • Name des Geräts

  • Beschreibung des Geräts

• Gleitender Mittelwert

  • Spannungswerte

  • Stromwerte

  • Leistungswerte

• Werte setzen

  • Eingang auswählen

  • Wertetyp auswählen

  • Wert bearbeiten

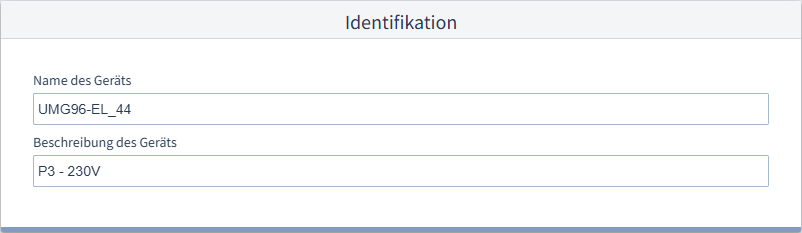

Identifikation

Name des Geräts

Zur eindeutigen Erkennung eines Gerätes geben Sie einen Namen ein (max. 127 Zeichen). Der Name wird in der Kopfzeile des Gerätedisplays und in der Software GridVis angezeigt.

Beschreibung des Geräts

Freitextfeld zur näheren Beschreibung der Gerätefunktion, des Standorts, etc. (max. 229 Zeichen). Die Beschreibung wird in der Datenbank gespeichert und nur in der Software GridVis angezeigt.

---

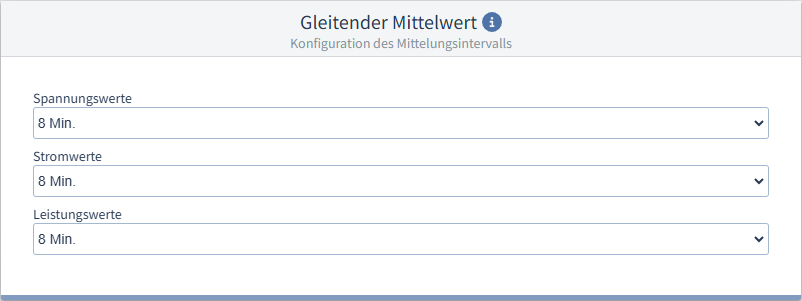

Gleitender Mittelwert

Das Messgerät erfasst Mittelwerte für die gemessenen Spannungen, Ströme und Leistungen inklusive Zeitstempel.

Gleitende Mittelwerte gelten immer für das zuletzt abgelaufene Zeitintervall, ausgehend von der aktuellen Uhrzeit. Die Mittelwerte werden jede Minute neu berechnet.

Beispiel: Einstellung 8 min

Bei Abfrage der Werte um 10:17 Uhr werden die Mittelwerte für das Intervall 10:09 bis 10:17 gesendet (sekundengenau für die letzten 480 s).

Spannungswerte

Zeitintervall für die Erfassung der Spannungs-Mittelwerte.

Stromwerte

Zeitintervall für die Erfassung der Strom-Mittelwerte.

Leistungswerte

Zeitintervall für die Erfassung der Leistungs-Mittelwerte.

---

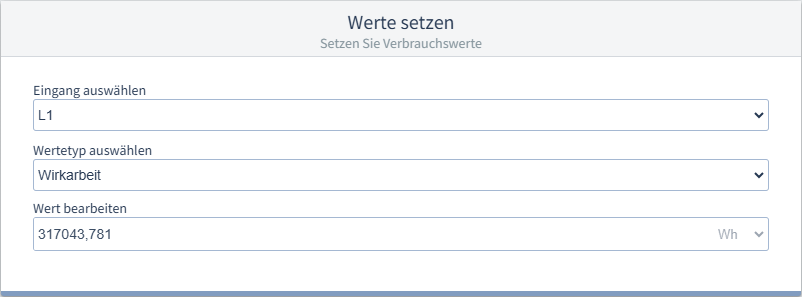

Werte setzen

Wenn Sie ein Messgerät durch ein neues ersetzen, können Sie hier die letzten Werte des alten Messgeräts als Startwerte für das neue Messgerät setzen.

So setzen Sie Verbrauchswerte:

1. Lesen Sie die bisherigen Werte aus, die als neue Startwerte verwendet werden sollen.

2. Füllen Sie die Felder Eingang auswählen (L1, L2, L3 und Summe L1 .. L3), Wertetyp auswählen und Wert bearbeiten mit einem Startwert.

3. Wiederholen Sie Schritt 2 für alle gewünschten Eingänge (Startwerte).

4. Übertragen Sie die Konfiguration an das Gerät, um die Startwerte zu setzen.

Eingang auswählen

Wertetyp auswählen

Wählen Sie in diesen Feldern einen Messwert aus, für den Sie einen Startwert setzen wollen.

Wert bearbeiten

Geben Sie den an das Messgerät zu übertragenden Startwert an, für den unter Eingang auswählen und Wertetyp auswählen gewählten Messwert. Achten Sie auf die Einheit Ihres Wertes.

Standardmäßig zeigt dieses Feld den aktuellen Zählerstand im Messgerät an. Daher wird der Zählerstand im Messgerät nicht erhöht, wenn Sie die Konfiguration erneut an das Messgerät übertragen.
