Stromnetz*
Hier können Sie die Anschlussvariante konfigurieren.
Hinweis
* Diese Konfigurationskarte ist nur bei Messgeräten der PQ-L-Serie verfügbar. Bei Messgeräten der PA-Serie müssen Sie die Einstellung Anschlussvariante am Gerät vornehmen.
Einstellungen:
Stromnetz Konfiguration*
Die Software GridVis leitet die Einstellung Vierleiter oder Dreileiter aus der im Messgerät eingestellten Anschlussvariante (Konfiguration > Messung > Anschlussvariante ) ab.
Es gibt folgende Zuordnung zur Anschlussvariante:
Vierleiter: Entspricht 4w3m.
Dreileiter: Entspricht 3w2u (Strommessung über 3 Stromwandler) oder 3w2m (Aronschaltung).
3 x L3 Messung: Entspricht 3p1w.
Hinweis
Bei Einstellung Dreileiter legen Sie unbedingt die Einstellung Messmodus fest (siehe Stromwandler).

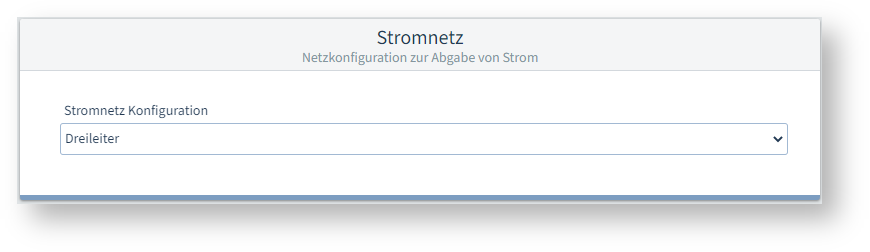

Beispiel-Bild: UMG 96-PQ-L
