UMG 96-PA/PQ-L Serien

Gerät konfigurieren
Gerätekonfigurator UMG 96-PA/PQ-L Serien



Mit dem Gerätekonfigurator können Sie die Messgeräte komfortabel einstellen, sowie die Einstellungen sichern und übertragen.

Zu diesen Geräteserien gehören folgende Produkte:

PA-Serie

PQ-L-Serie

Messgeräte


UMG 96-PA

UMG 96-PQ-L

UMG 96-PA-MID+

UMG 96-PQ-L-LP

Module

96-PA-RCM-EL (Modul)

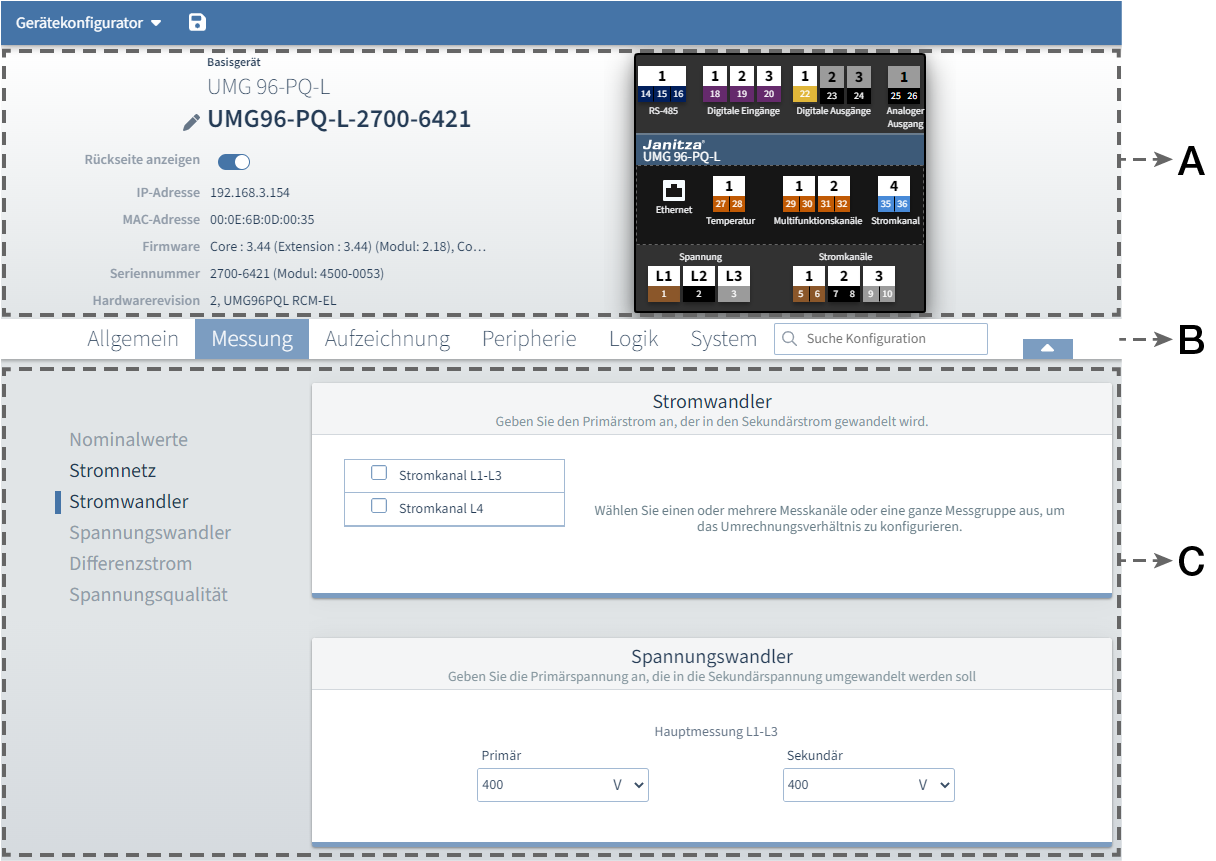

Bereiche der Gerätekonfiguration

images/download/attachments/201592468/deco-umg96pql-legende-de1-version-1-modificationdate-1686058599000-api-v2.png



Bereich

Beschreibung

A

Geräteübersicht

  • Übersicht des Messgeräts und des Moduls (wenn vorhanden)

  • Basisinformationen zum Messgerät und Modul

  • Direkte Auswahl von Anschlüssen zur Konfiguration

B

Menüleiste

  • Registerkarten zur Auswahl eines Menüs

  • Suchfeld zur Freitextsuche jeglicher Konfigurationsinhalte oder auch Inhalte befüllter Freitextfelder

C

Menüs

  • Bereich zur Konfiguration der Parameter

  • Thematisch in Konfigurationskarten untergliedert

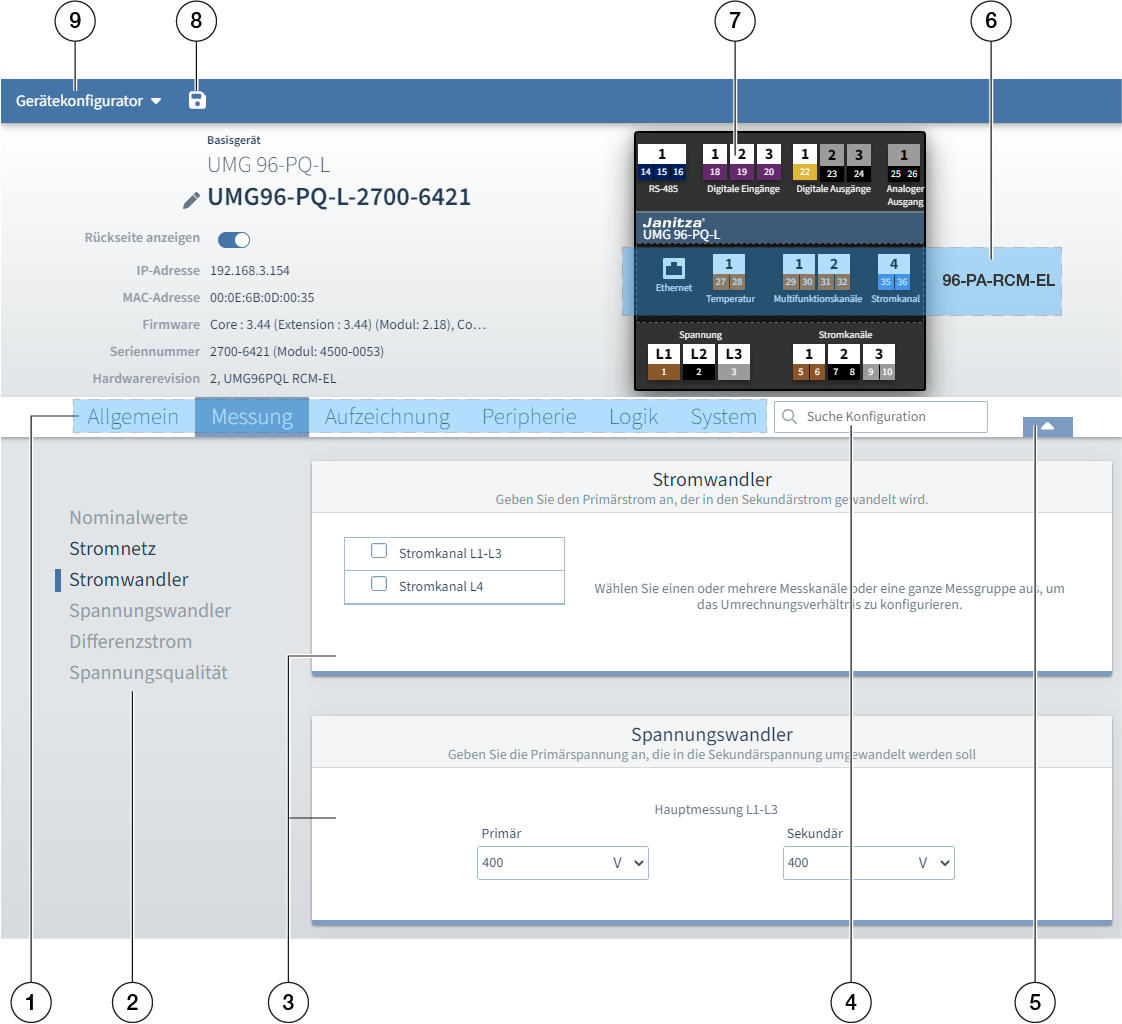

Legende

images/download/attachments/201592468/deco-umg96pql-legende-de2-version-1-modificationdate-1686058667000-api-v2.png

Position

Beschreibung

1

Menüleiste

  • Menü öffnen.

2

Untermenüs

  • Zu den Konfigurationskarten eines Menüs navigieren.

3

Konfigurationskarten

  • Die Karten gliedern die Parameter nach Themen.

4

Suchfeld

  • Parameter und Konfigurationsinhalte mit Stichwörtern suchen.

5

Ein-/Ausblenden

  • Geräteübersicht (A) ein- oder ausblenden.

6

Modul (wenn vorhanden)

  • Durch Klicken auf einen Anschluss zu den Einstellungen des Moduls navigieren.

7

Anschlüsse

  • Durch Klicken auf einen Anschluss zu den zugehörigen Einstellungen navigieren.

8

Symbol Diskette

  • Konfiguration an das Gerät übertragen.

9

Gerätekonfigurator Drop-down Menü

  • Konfiguration an ein oder mehrere Messgeräte übertragen oder neu vom Gerät laden

  • Messgerät auf Werkseinstellung zurücksetzen

  • Backup erstellen (durch Angabe eines Dateinamens können Sie ein Backup der Gerätekonfiguration lokal abspeichern)

  • Backup wieder herstellen (durch Wahl einer Datei können Sie ein Backup der Gerätekonfiguration wiederherstellen)

Hinweis: Beim Übertragen an mehrere Geräte sind die Parameter, die nur einmalig im System vergeben werden dürfen, nicht anwählbar.



Weiterführende Informationen zu den Funktionen des Messgeräts finden Sie im jeweiligen Benutzerhandbuch, das Sie auf unserer Website www.janitza.de downloaden können.
