Differenzstrom

---

Wie konfiguriere ich mein Gerät für eine Differenzstrom-Messung?

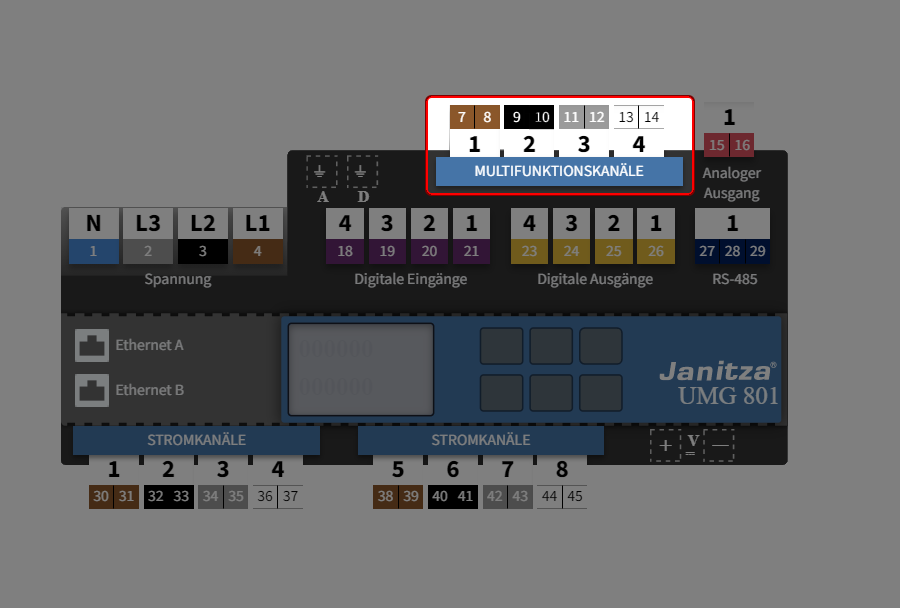

Schritt 1: Multifunktionskanal auswählen

Das Messgerät eignet sich als Differenzstrom-Überwachungsgerät (RCM - Residual Current Monitoring) zur Überwachung von Wechselströmen, pulsierenden Gleichströmen und Gleichströmen.

Die Multifunktionskanäle stellen hierfür den entsprechenden Messmodus zur Verfügung. Jeder Multifunktionskanal kann zur Differenzstrom-Messung verwendet werden.

Wählen Sie zunächst in der Geräteübersicht übergeordnet die Messgruppe Multifunktionskanäle.

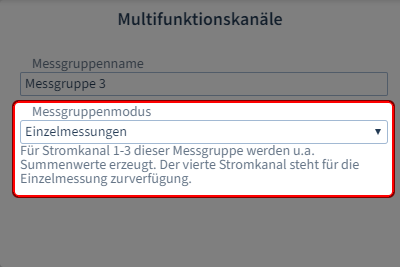

Schritt 2: Messgruppenmodus → Einzelmessung

Damit die Einstellmöglichkeit zur Differenzstrom-Messung für Kanal 1 - 3 unter Messmodus erscheint, muss für die gesamte Messgruppe der Messgruppenmodus Einzelmessung eingestellt werden.

---

Welche Einstellungen kann ich über den interaktiven Bereich vornehmen?

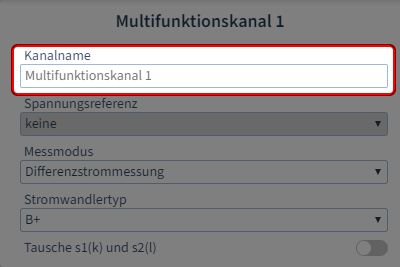

Schritt 1: Kanalname vergeben

Wählen Sie nun in der Geräteübersicht den einzelnen Multifunktionskanal zur Konfiguration aus.

Vergeben Sie zur Identifizierung einen Namen oder eine Bezeichnung.

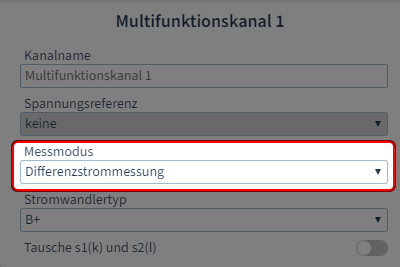

Schritt 2: Messmodus festlegen

Folgende Messmodi stehen zur Verfügung:

• Strommessung

• Temperaturmessung

• Differenzstrommessung

Da Sie die Differenzstrommessung verwenden wollen, wählen Sie: Differenzstrommessung.

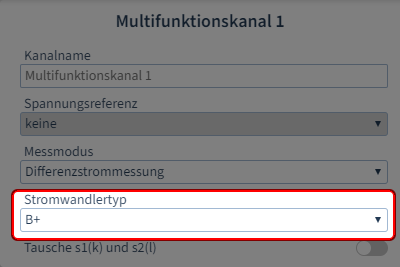

Schritt 3: Stromwandlertyp auswählen (A oder B+)

Mit Auswahl der Differenzstrommessung erscheint ein weiterer Parameter.

Es stehen folgende Stromwandlertypen zur Verfügung:

• A (pulsstromsensitiv)
  sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme

• B+ (allstromsensitiv)
  zusätzlich glatte / sinusförmige Gleichfehlerströme und hochfrequente Fehlerströme (<20kHz)

Besonderheiten

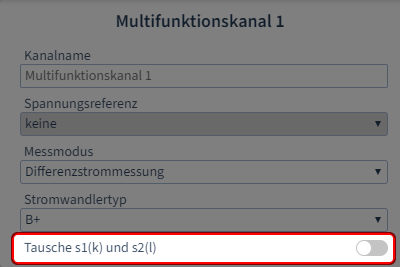

Tausche s1(k) und s2(l)

Wenn die Stromwandler-Anschlüsse bei der Installation falsch angeschlossen wurden, können Sie die Anschlusspolarität über den Gerätekonfigurator tauschen.

---

Wie konfiguriere ich die Differenzstrommessung?

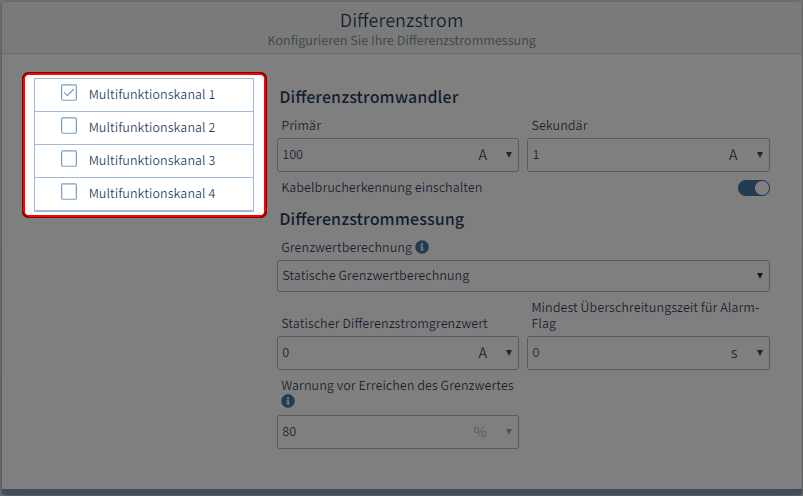

Schritt 1: Multifunktionskanal auswählen

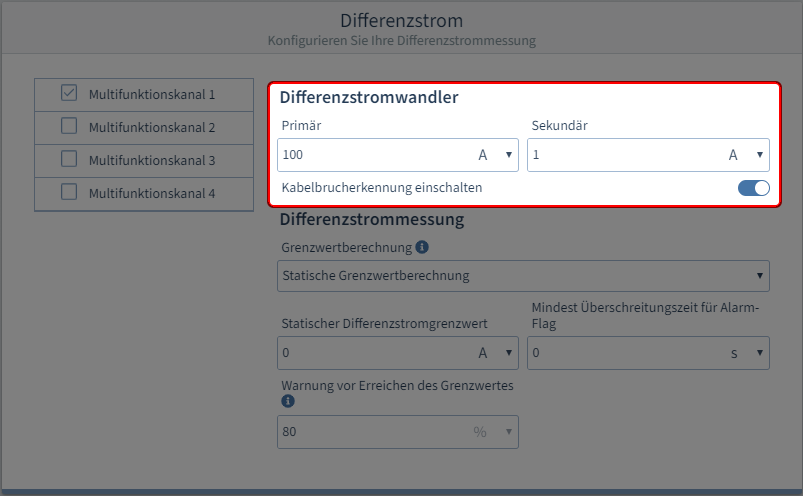

Schritt 2 (Option 1): Differenzstromwandler konfigurieren (Stromwandlertyp A)

• Primär
  Geben Sie im Eingabefeld den Primärstrom des Stromwandlers und die passende Einheit ein.

• Sekundär
  Geben Sie im Eingabefeld den Sekundärstrom des Stromwandlers und die passende Einheit ein.

• Kabelbrucherkennung einschalten
  Aktivieren Sie den Schiebeschalter, damit das Gerät die Verbindung zum Differenzstromwandler kontrolliert.

Die Kabelbrucherkennung funktioniert ausschließlich mit passiven Stromwandlern (AC) und Stromwandler mit 4-20 mA-Sekundärausgang.

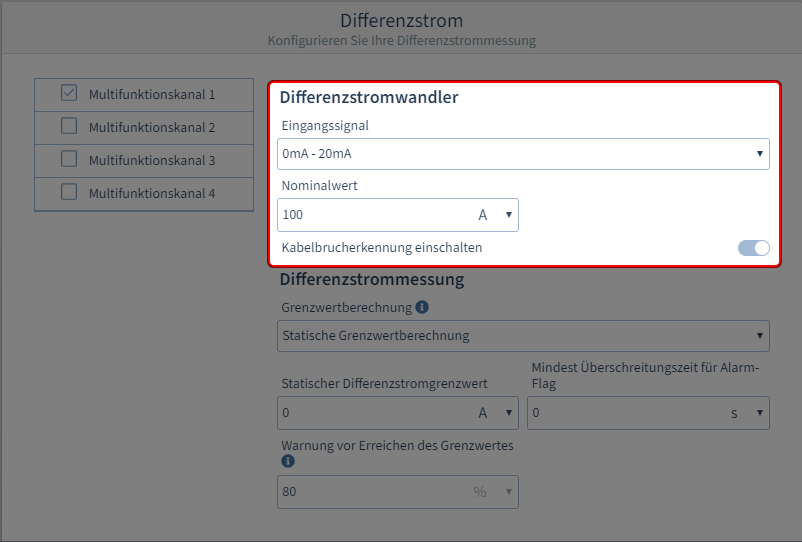

Schritt 2 (Option 2): Differenzstromwandler konfigurieren (Stromwandlertyp B+)

• Eingangssignal
  Legen Sie die Spanne des Eingangssignals fest: 0 … 20 mA oder 4 … 20 mA

• Nominalwert
  Geben Sie im Eingabefeld den Bemessungsstrom für den Kanal ein und wählen Sie die passende Einheit.

• Kabelbrucherkennung einschalten
  Aktivieren Sie den Schiebeschalter, damit das Gerät die Verbindung zum Differenzstromwandler kontrolliert.

Die Kabelbrucherkennung funktioniert ausschließlich mit passiven Stromwandlern (AC) und Stromwandler mit 4-20 mA-Sekundärausgang.

Schritt 3: Art der Grenzwertberechnung konfigurieren

• Statisch
  Es wird ein konstanter Grenzwert festgelegt. Wird dieser Grenzwert überschritten, entsteht eine Grenzwertverletzung.

• Dynamisch
  Abhängig von einem Referenzwert ändert sich der Grenzwert für Verletzungen stetig und damit auch die jeweilige Warnung. Der jeweilige Grenzwert berechnet sich aus dem Referenzwert, multipliziert mit einem Skalierungsfaktor, plus einem statischen Offset.

• Schrittweise
  Abhängig von der Leistungsstufe (Referenzwert) ändert sich schrittweise der Grenzwert-Offset für Verletzungen. Es können unterschiedliche Grenzwert-Offsets für bis zu 10 Leistungsstufen definiert werden. Die jeweiligen Grenzwerte berechnen sich aus dem statischen Differenzstromgrenzwert, plus dem Grenzwert-Offset.

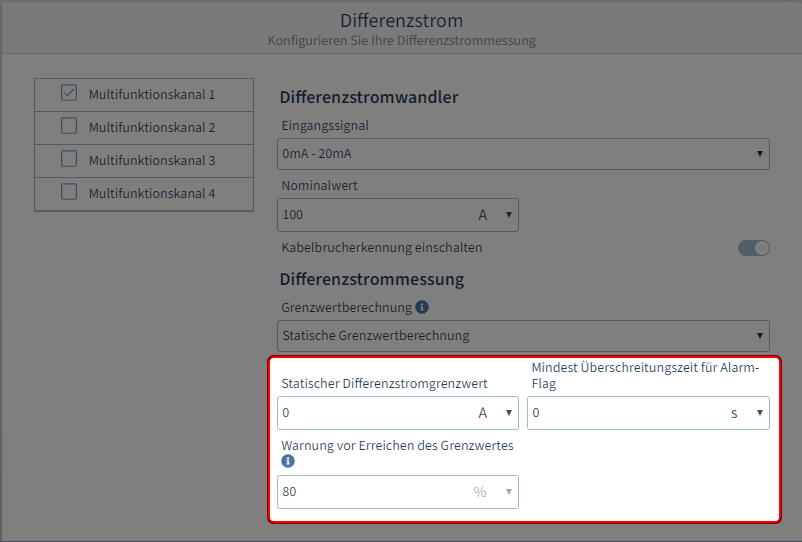

Schritt 4: Grundlegende Einstellungen der Grenzwertberechnung

• Statischer Differenzstromgrenzwert
  Geben Sie hier den statischen Differenzstromgrenzwert Ihrer Differenzstrommessung in der passenden Einheit an.

• Mindest-Überschreitungszeit für Alarm-Flag
  Geben Sie eine Überschreitungszeit ein. Überschreitet der gemessene Differenzstrom den Differenzstrom-Grenzwert länger als diese Überschreitungszeit, wird im Gerät das Alarm-Flag gesetzt.

• Warnung vor Erreichen des Grenzwertes
  Geben Sie ein Warnlevel in Prozent ein. Überschreitet ein gemessener Differenzstrom diesen Prozentwert des Grenzwertes, wird im Gerät das Warn-Flag gesetzt.

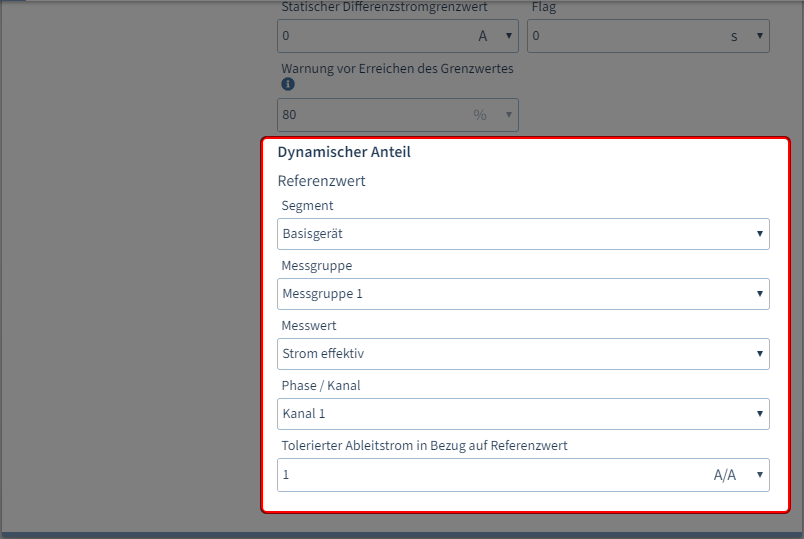

Schritt 5 (Option 1): Einstellungen zur dynamischen Grenzwertberechnung (Dynamischer Anteil)

Wählen Sie einen Referenzwert aus:

• Segment
  Wählen Sie die Komponente, von der der Referenzwert stammt:

Basisgerät
Modul 1
Modul 2
…

• Messgruppe
  Wählen Sie die Messgruppe des Referenzwertes.

• Messwert
  Wählen Sie den Typ des Messwertes aus.

• Phase / Kanal
  Wählen Sie den Kanal, dessen Messwert herangezogen wird.

• Tolerierbarer Ableitstrom (Skalierungsfaktor) in Bezug auf Referenzwert
  Geben Sie den tolerierbaren Ableitstrom zur Berechnung des dynamischen Grenzwertes ein (dynamischer Grenzwertanteil in Bezug auf den Referenzwert). Wählen Sie die passende Einheit.
  Berechnung des Dynamischen Grenzwertes:
  Dyn. Grenzwert = Referenzwert x Skalierungsfaktor + stat. Offset

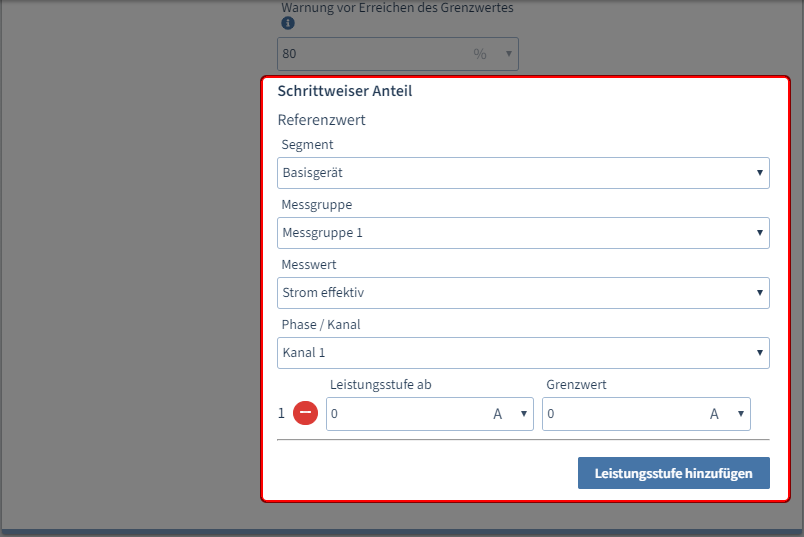

Schritt 5 (Option 2): Einstellungen zur schrittweisen Grenzwertberechnung (Schrittweiser Anteil)

Wählen Sie einen Referenzwert aus:

• Segment
  Wählen Sie die Komponente, von der der Referenzwert stammt:

Basisgerät
Modul 1
Modul 2
…

• Messgruppe
  Wählen Sie die Messgruppe des Referenzwertes.

• Messwert
  Wählen Sie den Typ des Messwertes aus.

• Phase / Kanal
  Wählen Sie den Kanal, dessen Messwert herangezogen wird.

• Leistungsstufe hinzufügen
  Fügen Sie über die Schaltfläche eine Leistungsstufe zur Berechnung des Schrittweisen Grenzwertes hinzu. Es können maximal zehn Leistungsstufen definiert werden. Leistungsstufen können über die Schaltfläche entfernt werden. Ohne konfigurierte Leistungsstufe gilt der statische Differenzstromgrenzwert.

• Leistungsstufe ab
  Geben Sie ein, ab welchem Referenzwert die Leistungsstufe aktiv wird. Beachten Sie: jede weitere Leistungsstufe muss größer gewählt werden als die Vorgänger-Leistungsstufe.


• Grenzwert
  Geben Sie den für die Leistungsstufe gültigen Grenzwert-Offset ein.
  Berechnung des Schrittweisen Grenzwertes:
  Schrittweiser Grenzwert = stat. Grenzwert + Grenzwert-Offset
