Spannungswandler

---

Wie konfiguriere ich einen Spannungskanal für eine Spannungsmessung?

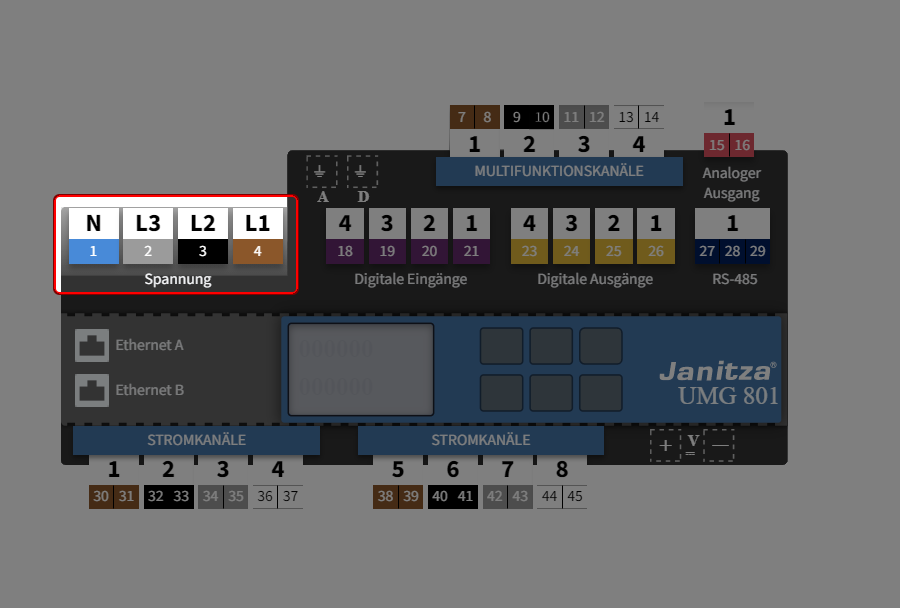

Schritt 1: Auswahl des Spannungskanals aus der Geräteübersicht

Auf der Geräteübersicht befinden sich farblich gekennzeichnete Schaltflächen zur Konfiguration der Geräteanschlüsse. Diese stellen die einzelnen Kanäle bzw. Messgruppen des Basisgeräts und der Module dar.

Klicken Sie auf

• den gewünschten Spannungskanal.

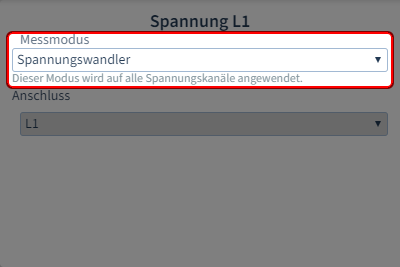

Schritt 2: Messmodus festlegen

Die Einstellung wird immer auf alle Spannungskanäle gleichzeitig angewendet.

• Messmodus
  Folgende Messmodi stehen zur Auwahl:

Direktverbindung
Die Spannungsmessung erfolgt über direkten Anschluss an das Netz
Spannungswandler
Die Spannungsmessung erfolgt über Spannungswandler

• Anschluss
  Dieses Feld dient lediglich zur Information und kann nicht konfiguriert werden.

---

Wie stelle ich das Übersetzungsverhältnis der Spannungswandler ein?

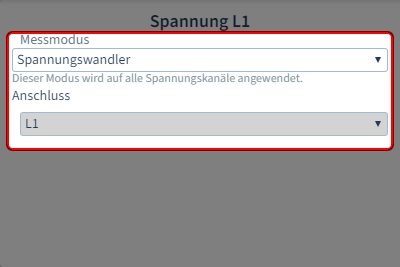

Schritt 1: Spannungskanäle konfigurieren

Stellen Sie für die Spannungskanäle den Messmodus "Spannungswandler" ein.

Die Einstellung unter diesem Parameter wird immer auf alle Spannungskanäle angewendet. Es öffnet sich gleichzeitig auch der dazugehörige, erweiterte Konfigurationsbereich (unten).

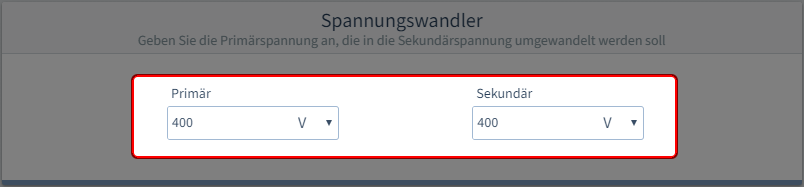

Schritt 2: Spannungswandlerparameter eingeben

Tragen Sie die Primär- und Sekundärspannung gemäß den technischen Daten des Spannungswandlers ein. Dieser stellt das Umrechnungs- bzw. Wicklungsverhältnis des Spannungswandlers dar.

• Primär
  Geben Sie im Eingabefeld die Primärspannung des Spannungswandlers und die passende Einheit ein.

• Sekundär
  Geben Sie im Eingabefeld die Sekundärspannung des Spannungswandlers und die passende Einheit ein.
