Geräteübersicht

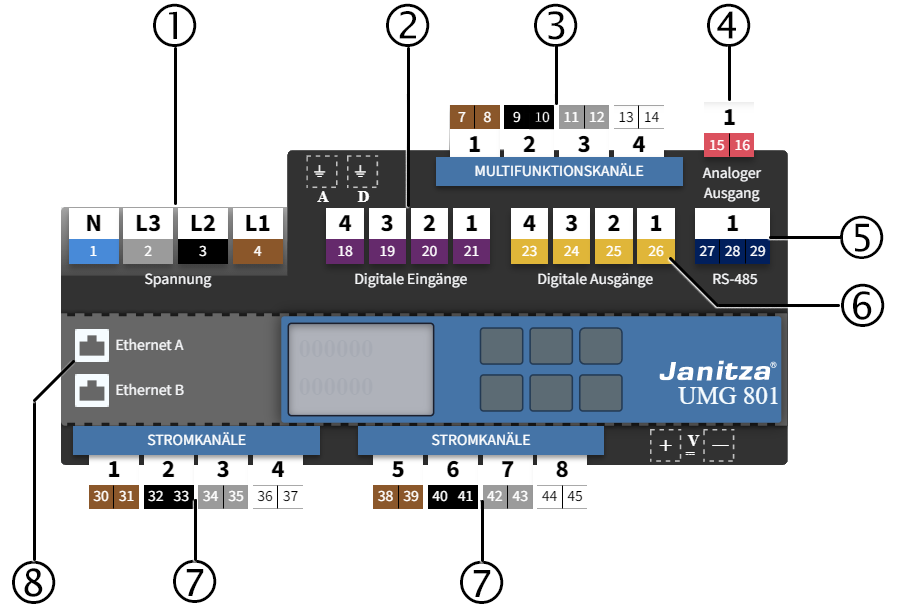

Geräteübersicht (Übersicht Basisgerät / Modul)
|
Position |
Anschluss |
Registerkarte |
|
1 |
Spannung |
|
|
2 |
Digitale Eingänge |
|
|
3 |
Multifunktionskanäle |
Messen
/
Peripherie
|
|
4 |
Analoger Ausgang |
|
|
5 |
RS-485 Schnittstelle |
|
|
6 |
Digitale Ausgänge |
|
|
7 |

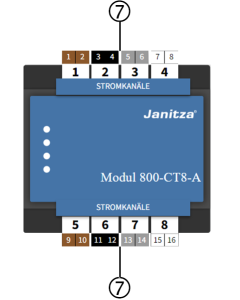

Messgruppen Stromkanäle |
|
|
8 |
Ethernet Schnittstellen |
Navigation auf der Geräteübersicht
Sie können eine Messgruppe oder einen einzelnen Kanal wählen:

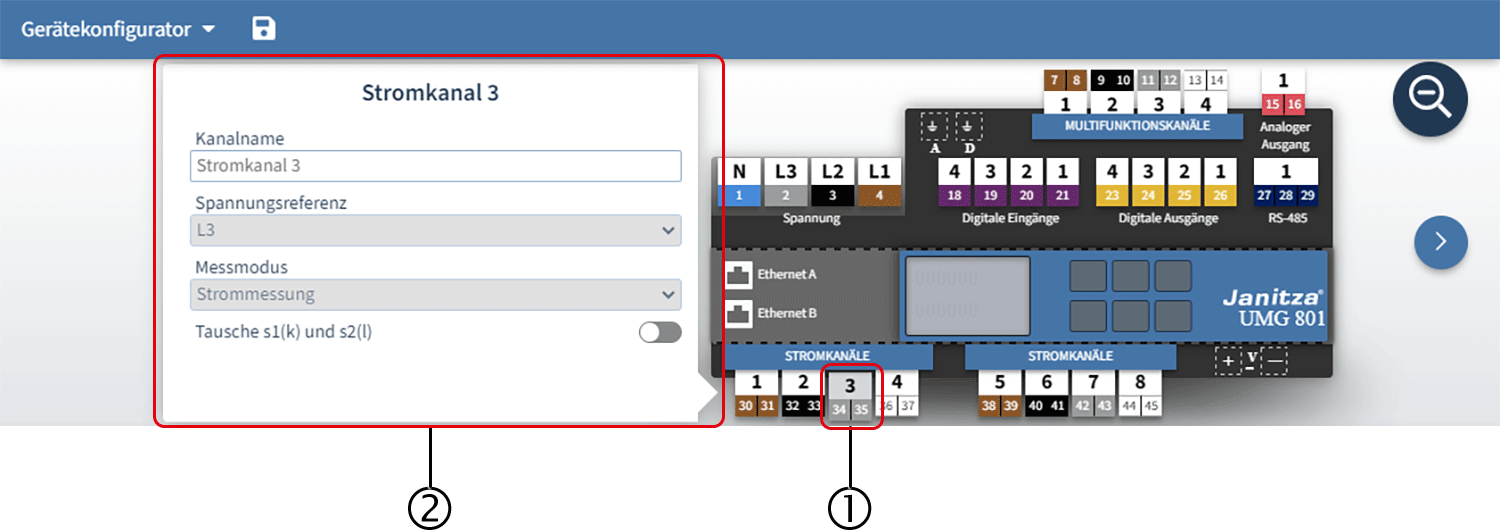

Klicken Sie auf den Kanal (1), der eingestellt werden soll.
Ein Konfigurationsfenster (2) öffnet sich. Hier stellen Sie Name und Modus des Kanals ein.

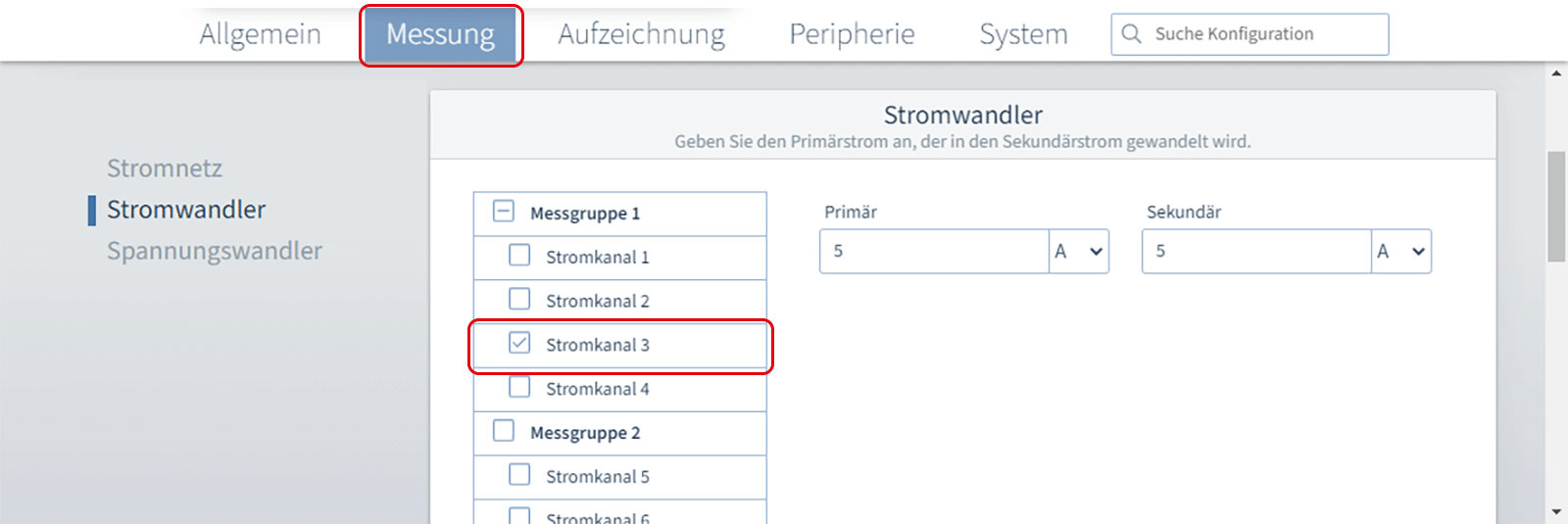

Im Konfigurationsbereich (unten) werden automatisch die dazugehörigen Einstellungen aufgerufen.
