Bedienung und Navigation

Seitennavigation

Geräteübersicht

Messgruppenmodus

Inhaltsverzeichnis

Hauptseite des Gerätekonfigurators
Geräteübersicht (Interaktive Benutzeroberfläche)
Systemansicht wechseln
Menüleiste mit Registerkarten
Konfigurationsbereich
Menü des Gerätekonfigurators
Ungültige Konfiguration

Hauptseite des Gerätekonfigurators

Position	Beschreibung
1	Übersicht Übersicht des Messgeräts und der Module oder des gesamten Systems Basisinformationen zum Messgerät und den Modulen Direkte Auswahl der Konfiguration der Anschlüsse
2	Menüleiste Registerkarten zur Auswahl einer Überkategorie Suchfeld zur Freitextsuche jeglicher Konfigurationsinhalte oder auch Inhalte befüllter Freitextfelder
3	Konfigurationsbereich Konfiguration der Parameter in Konfigurationskarten

images/download/attachments/201591687/Configuration_Uebersicht_Start-version-1-modificationdate-1615473208000-api-v2.png

Geräteübersicht (Interaktive Benutzeroberfläche)

Position	Beschreibung

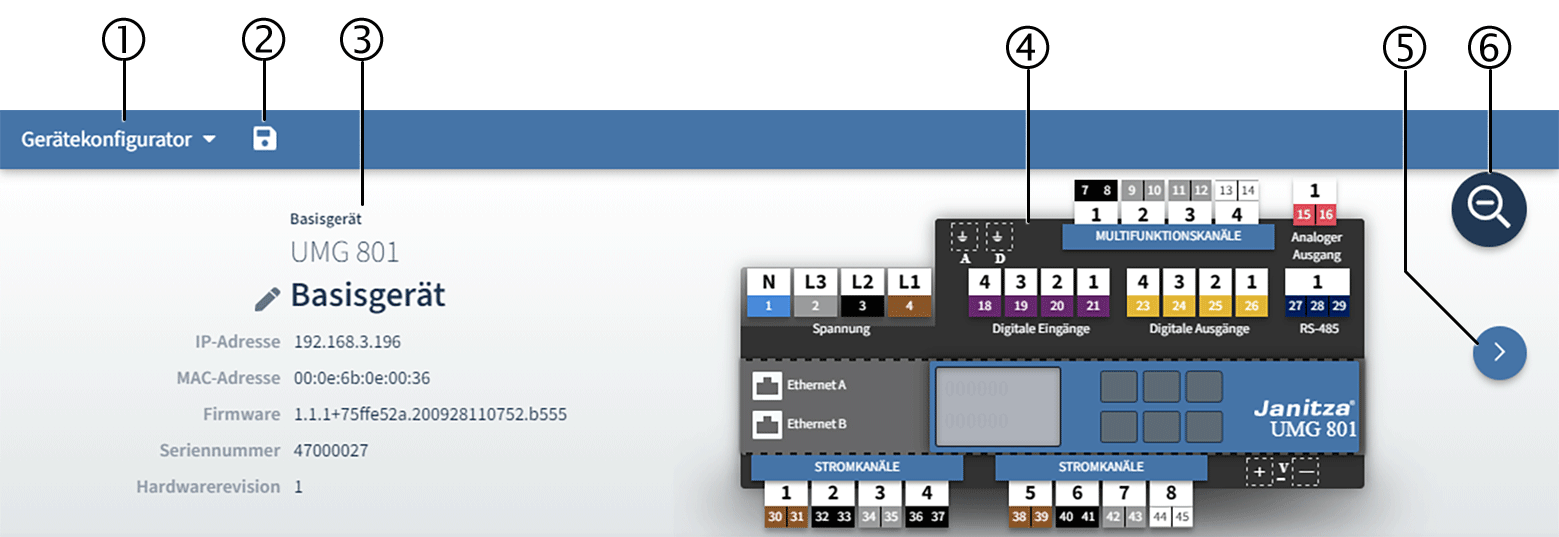

1	Menü des Gerätekonfigurator Dropdown-Menü mit Aktionen des Gerätekonfigurators
2	Konfiguration übertragen Konfiguration an Gerät übertragen. Änderungen werden erst nach Betätigung der Schaltfläche an das Gerät übertragen.
3	Basisinformationen Basisinformationen zum Messgerät oder Modul (Gerätetyp, Verbindungsdaten, Firmware, Seriennummer, Hardwarerevision)
4	Messgerät oder Modul Übersicht des Messgeräts oder Moduls mit allen konfigurierbaren Anschlüssen
5	Ansichtwechsel Wechsel zwischen Ansicht des Messgeräts und Ansicht der Module
6	Systemansicht wechseln Die Systemansicht dient zur Umschaltung des Konfigurators zwischen Basis-Gerät und optional angeschlossenen Modulen.

images/download/attachments/201591687/Configuration_Uebersicht_Geraet-version-1-modificationdate-1615541793000-api-v2.png

Systemansicht wechseln

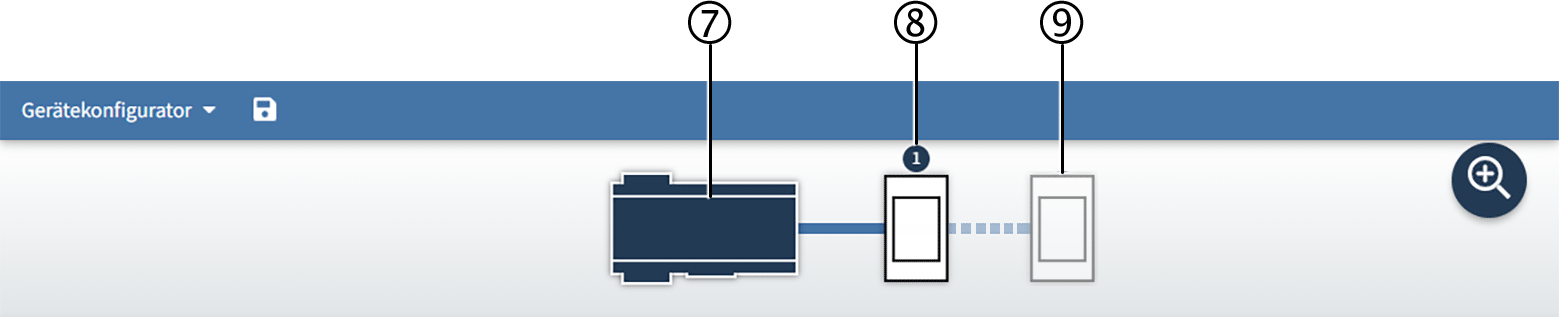

Die Systemansicht stellt Basis-Gerät und angeschlossene Module als Schaltflächen dar. In der folgenden Darstellung wird exemplarisch ein Basisgerät mit angeschlossenem Modul angezeigt. Ohne Modul ist die Schaltfläche (8) nicht vorhanden.

Die ausgewählte Komponente des Systems ist farbig markiert. Im Konfigurationsbereich werden die Einstellungen der ausgewählten Komponente angezeigt.

Position	Beschreibung
7	Basisgerät Schaltfläche zur Auswahl (doppelklicken zur Auswahl)
8	Modul 1 (falls vorhanden und angeschlossen) Schaltfläche zur Auswahl (doppelklicken zur Auswahl)
9	weitere Module (optional)

images/download/attachments/201591687/Configuration_Uebersicht_System-version-1-modificationdate-1615545353000-api-v2.png

Menüleiste mit Registerkarten

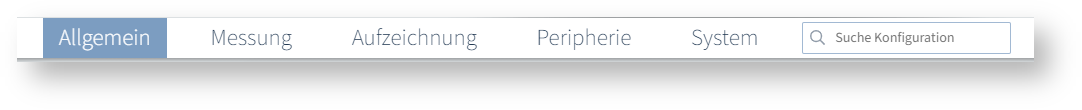

images/download/attachments/201591687/Configuration_Uebersicht_Registrirkarten-version-1-modificationdate-1615471387000-api-v2-effects-drop-shadow.png

Die einstellbaren Parameter sind thematisch in Überkategorien zusammengefasst.

Wählen Sie in der Menüleiste eine Registerkarte.
Im Konfigurationsbereich werden nun die Parameter der gewählten Überkategorie angezeigt.

Nähere Informationen zu den Registerkarten finden Sie unter:

Konfigurationsbereich

Im Konfigurationsbereich stellen Sie alle Parameter des Geräts und der Module ein.

Position

Beschreibung

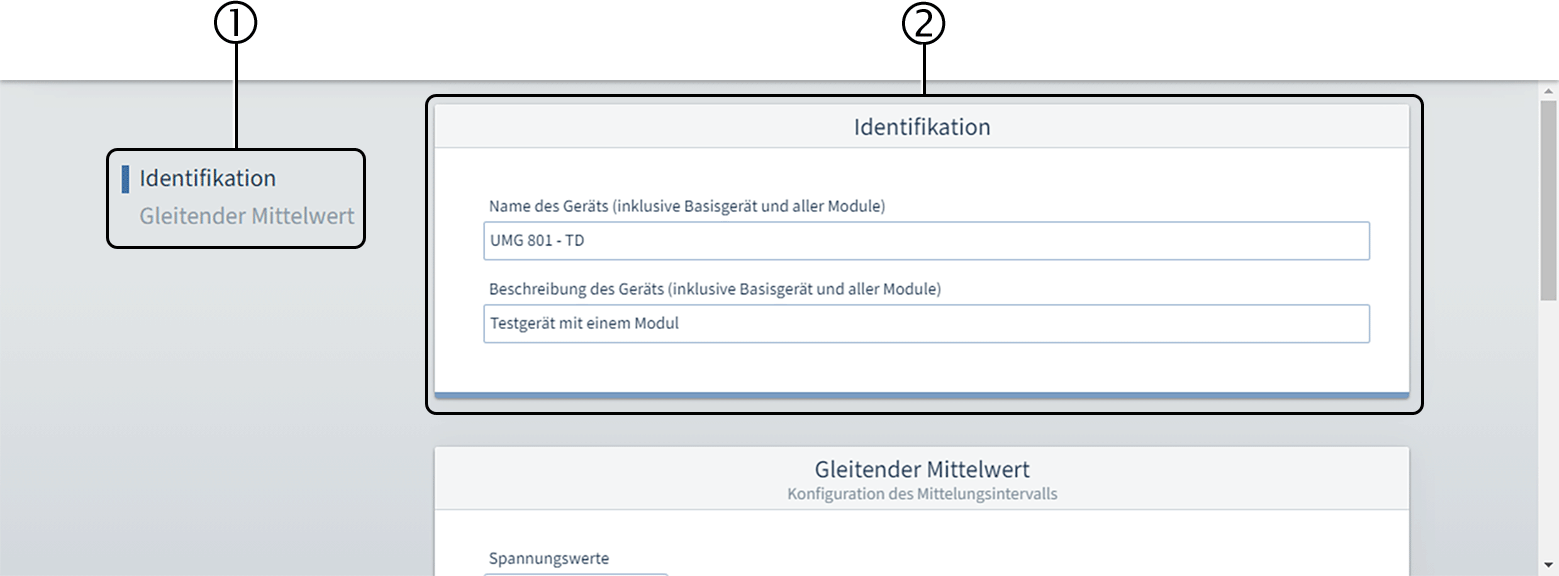

1

Navigation der Konfigurationskarten

Die Navigation liefert einen schnellen Überblick in welcher Konfigurationskarte man sich aktuell befinde. Mit den Einträgen kann man direkt die Konfigurationskarten wechseln.

2

Konfigurationskarte

In der Konfigurationskarte stellen Sie die Parameter ein.

images/download/attachments/201591687/Configuration_Uebersicht_Konfigbereich-version-1-modificationdate-1615887939000-api-v2.png

Menü des Gerätekonfigurators

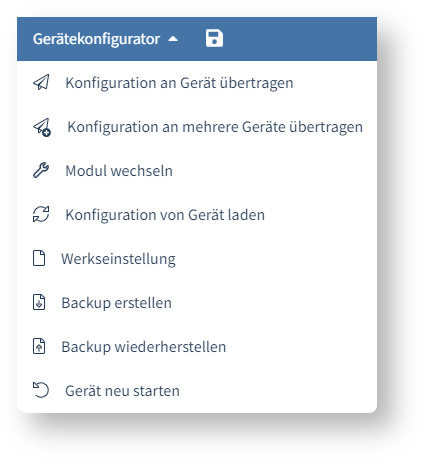

Wählen Sie im Dropdown-Menü des Gerätekonfigurators eine Aktion.

Icon	Aktion
	Konfiguration an Gerät übertragen Übertragen Sie die Änderungen an der Konfiguration an das Gerät. Die Konfiguration kann auch mit der Schaltfläche an das Gerät übertragen werden. Änderungen werden erst wirksam, wenn Sie an das Gerät übertragen wurden.
	Konfiguration an mehrere Geräte übertragen Übertragen Sie die Konfiguration eines Geräts an mehrere Geräte. Der Konfigurator führt in mehreren Schritten durch die Aktion: Gerät wählen. Konfigurationsteile wählen. Zielgeräte wählen. Konfiguration übertragen.
	Modul wechseln Übertrage die Konfigurationsdaten von einem ggf. defekten Modul auf ein neues Modul. Der Konfigurator führt in mehreren Schritten durch die Aktion. Beachten Sie die Informationen zum Tausch von Modulen im Benutzerhandbuch des Geräts!
	Konfiguration von Gerät laden Laden der aktuellen Konfiguration aus dem Gerät in den Konfigurator.
	Werkseinstellung Gerätekonfiguration auf Werkseinstellung zurücksetzen
	Backup erstellen Erstellt ein Backup der aktuellen Konfiguration. Der Konfigurator erzeugt eine Textdatei (.txt) mit allen Einstellung.
	Backup wiederherstellen Laden einer über die Backup-Funktion gesicherten Konfiguration.
	Gerät neu starten

images/download/attachments/201591687/Menue_des_Geraetekonfigurator-version-1-modificationdate-1634553417000-api-v2-effects-drop-shadow.png

Ungültige Konfiguration

Unter folgenden Umständen kann es zu ungültigen Konfigurationen kommen:

Bestimmte Parameter erfordern eine aufeinander abgestimmte Konfiguration.
Eingegebene Werte liegen außerhalb des erlaubten Wertebereichs eines Parameters.
Fehlende Eingaben

Icon

Bedeutung

Farbigen Ausrufezeichen, Rahmen und Quickinfos markieren Bereiche mit ungültiger Konfiguration.

Überprüfen Sie Ihre Eingaben an den gekennzeichneten Stellen.
