Layoutseite
Layoutseite
Mit einer Layoutseite gestalten Sie eine Seitenvorlage, die für alle mit der Layoutseite verknüpften Geräte genutzt wird. Für jedes verknüpfte Gerät wird automatisch eine Geräteseite erzeugt, auf der die
Objekte
mit den Werten aus dem jeweiligen Gerät gefüllt werden. Objekte auf Layout-Geräteseiten können nur auf der übergeordneten Layoutseite bearbeitet werden.
Bei der Konfiguration von Messwerten der Objekte auf einer Layoutseite steht das sog. Layout-Gerät zur Verfügung. Das Layout-Gerät enthält die Messwerte, die in allen mit der Layoutseite verknüpften Geräten zur Verfügung stehen. Objekte mit Messwerten des Layout-Geräts enthalten auf den Geräteseiten die Daten des zur jeweiligen Geräteseite gehörigen Geräts.
Die Layoutseite selbst erscheint nicht im Bericht und hat keine Seitenzahl.
|

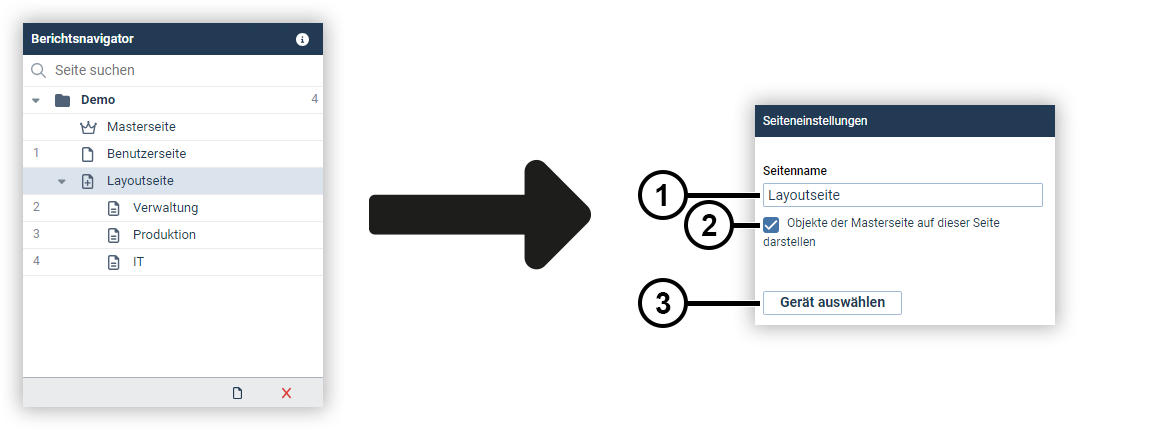

Position |
Beschreibung |
|
1 |
Legt den Seitennamen fest. |
|
2 |
Zeigt Objekte der Masterseite auf der Layoutseite und allen Geräteseiten an. |
|
3 |
Öffnet das Fenster zur Geräteauswahl. |
Layout-Geräteseite
Für jedes mit der übergeordneten Layoutseite verknüpfte Gerät wird automatisch eine Layout-Geräteseite erstellt. Auf dieser Geräteseite werden die Objekte der Layoutseite mit den Werten des jeweiligen Gerätes gefüllt.
|

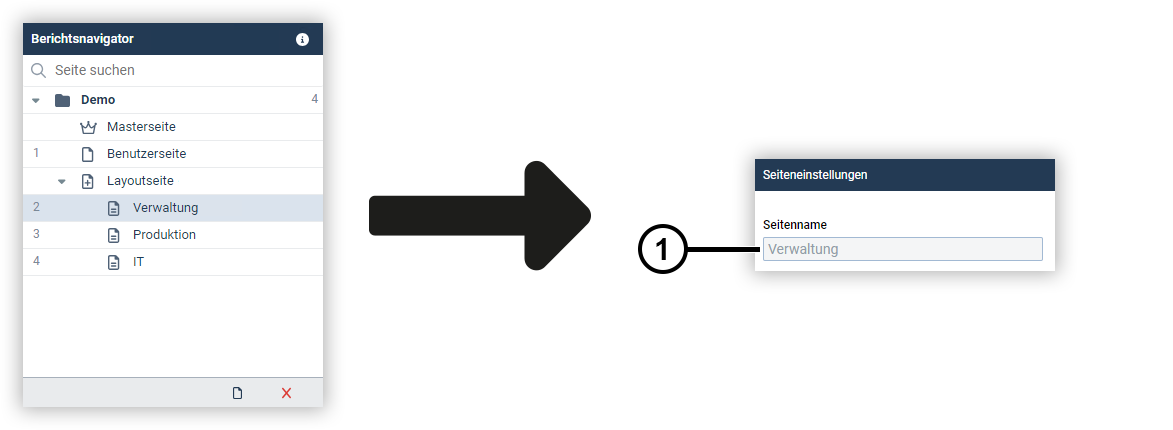

Position |
Beschreibung |
|
1 |
Zeigt den Seitennamen an. Hinweis Der Seitenname der Layout-Geräteseite entspricht dem Gerätenamen und kann nicht verändert werden. |
