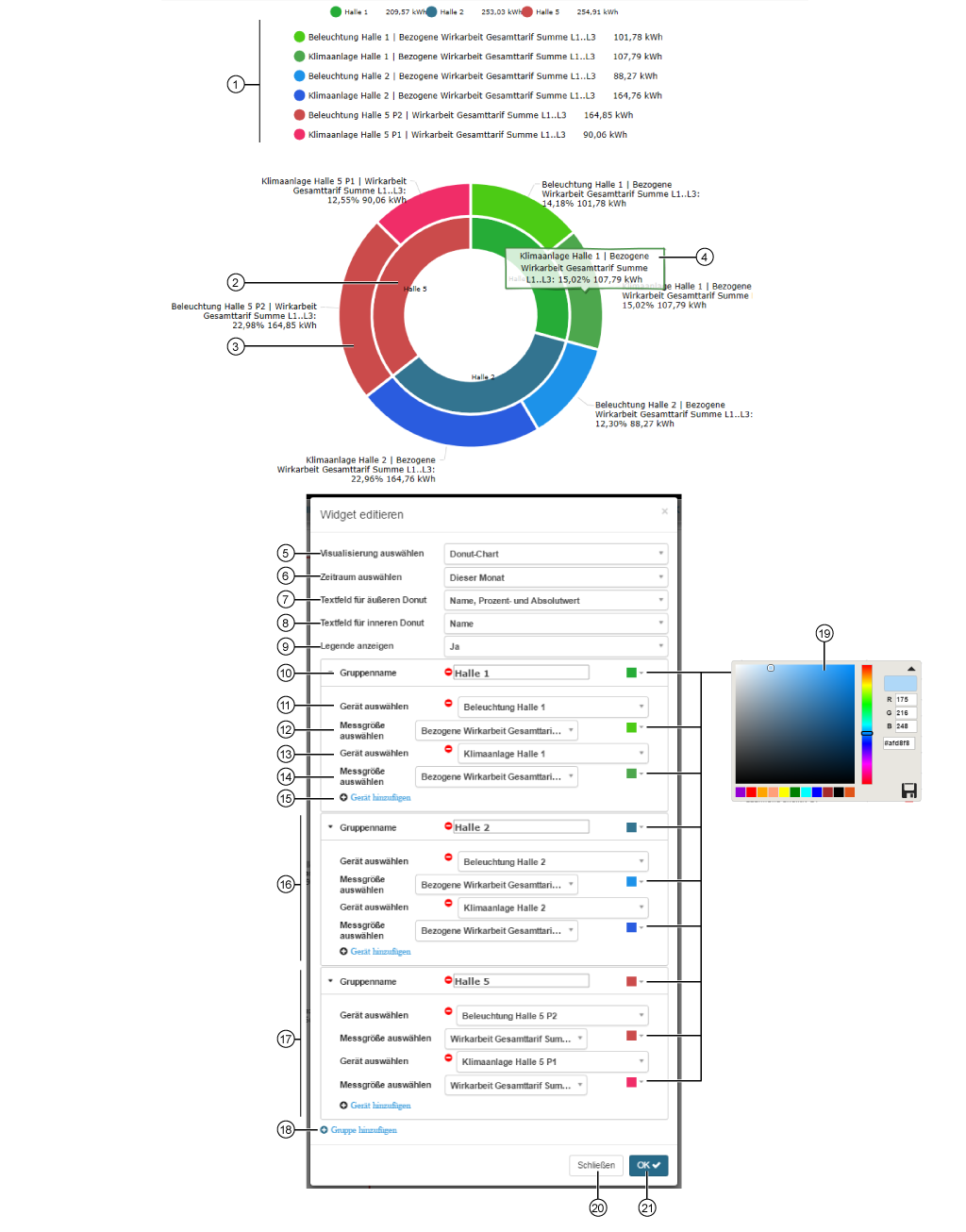

Donut-Chart

1

• Verwendete Farben für die Darstellung von Messgeräten, Messgrößen und Messwerten im Donut-Chart.

2

• Darstellungen und Beschreibungen der Messgeräte-Gruppen (vgl. Pos. 8).

3

• Darstellungen und Beschreibungen der Messgeräte und Messgrößen (vgl. Pos. 7).

4

Um eine Beschreibung zu sehen, halten Sie den Mauszeiger über ein äußeres Donut-Segment (einzelne Messgeräte). Anzeige:

• Messgerät - Name/Bezeichnung des Messgeräts.

• Messgröße - Gewählte Messgröße.

• Messwert - Als Prozent- und Absolutwert.

Innere Donut-Segmente (Messgeräte-Gruppen) besitzen keine Beschreibungs-Anzeigen.

5

• Wahl des Widgets (der Visualisierung).

• Donut-Chart gewählt.

6

Wahl des Darstellungszeitraums:

• Dieser Monat

• Letzter Monat

• Dieses Jahr

• Letztes Jahr

• Übersicht der letzten 30 Tage

7

Zeigt, je nach gewählter Option, Labels (Beschreibungen) zu einzelnen Messgeräten an den äußeren Donut-Segmenten:

• Name - Name/Bezeichnung und Messgröße des Messgeräts.

• Prozent - Prozentsatz des Messwerts vom Ganzen.


• Absolut - Absolutwert des Messwerts.


• Name und Prozent - Name/Bezeichnung des Messgeräts, Messgröße und Prozentsatz des Messwerts vom Ganzen.


• Name, Prozent- und Absolutwert - Name/Bezeichnung des Messgeräts, Messgröße, Prozentsatz und Absolutwert des Messwerts (siehe obiger Screenshot).


• Kein Label.

8

Zeigt, je nach gewählter Option, Labels (Beschreibungen) zu den Messgeräte-Gruppen an den inneren Donut-Segmenten:

• Name - Gruppenname (Messgeräte-Gruppe).


• Prozent - Prozentsatz der Gruppen-Messwerte vom Ganzen.


• Absolut - Absolutwert des Gruppen-Messwerts.


• Name und Prozent - Gruppenname und Prozentsatz der Gruppen-Messwerte vom Ganzen.


• Name, Prozent- und Absolutwert - Gruppenname, Prozentsatz und Absolutwerte der Gruppen-Messwerte.


• Kein Label.

9

Optionen:

• Ja - Das Widget zeigt eine Legende (vgl. Pos. 1).

• Nein - Das Widget zeigt keine Legende.

10

• Vergeben Sie im Auswahlfeld Gruppenname einen Namen für die Messgeräte-Gruppe (im obigen Screenshot "Halle 1").

• Klicken Sie auf das Dreieck neben dem Gruppennamen, um das Auswahlfeld ein- oder auszuklappen.

• Farbwahl für die Darstellung der Messgeräte-Gruppe im Donut-Chart (vgl. Pos. 19).

11

• Wahl des 1. Geräts (im obigen Screenshot Beleuchtung Halle 1) in der ersten Messgeräte-Gruppe (Halle 1).

• Enthält alle Geräte mit Speicher (historischen Daten) Ihres Projekts.

12

• Wahl der Messgröße, des zuvor gewählten Geräts.

• Farbwahl für Darstellung der Messgröße im Donut-Chart (vgl. Pos. 19).

13

• Wahl des 2. Geräts (im obigen Screenshot Klimaanlage Halle 1) in der ersten Messgeräte-Gruppe (Halle 1).

• Enthält alle Geräte mit Speicher (historischen Daten) Ihres Projekts.

14

• Wahl der Messgröße, des zuvor gewählten Geräts.

• Farbwahl für Darstellung der Messgröße im Donut-Chart (vgl. Pos. 19).

15

• Erstellt ein neues Gerät für Ihr Donut-Chart.

• Konfiguration von bis zu X Geräten.

16

• Wählen Sie Ihren Gruppennamen, Ihre Messgeräte und deren Messgrößen, wie in den Pos. 10 bis 15 beschrieben.

17

• Wählen Sie Ihren Gruppennamen, Ihre Messgeräte und deren Messgrößen, wie in den Pos. 10 bis 15 beschrieben.

18

• Erstellt eine neue Gruppe für Ihr Donut-Chart.

19

Wahl der Farben für Messgeräte-Gruppen und Messgrößen der einzelnen Messgeräte im Donut-Chart.

• RGB- und Hex-Eingabe.

• Farbspektrum-Slider.

• Farbvorschlag der zuletzt gewählten Farben.

• Speichern Sie im Farb-Picker ihre Farb-Konfiguration mit Klick auf das Speichern-Symbol (



  ).

20

• Schließt den Assistent Widget editieren ohne die Eingaben zu speichern.

21

• Speichert Ihre Konfiguration.

• Das Widget erscheint auf dem Dashboard.
