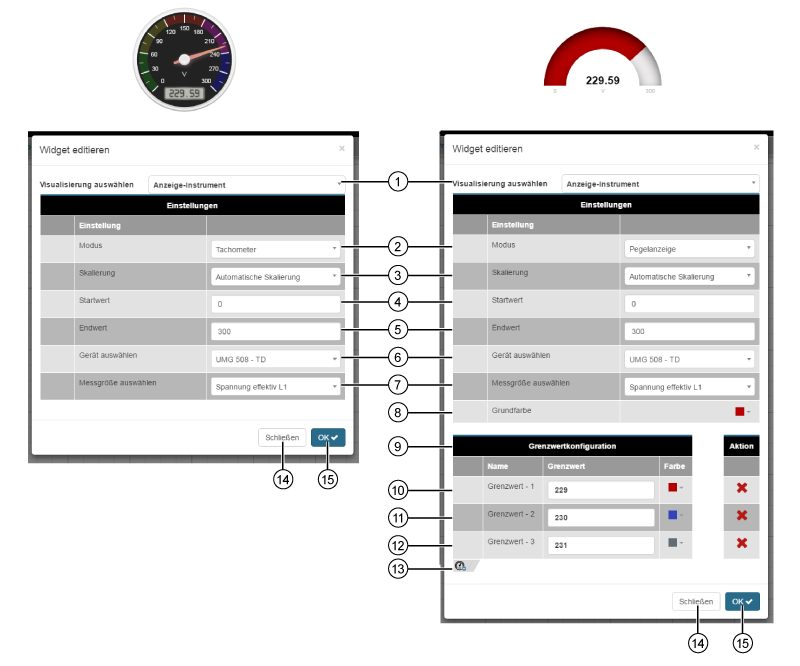

Anzeige-Instrument

1

• Wahl des Widgets (der Visualisierung).

• Anzeige-Instrument gewählt.

2

2 Modi zur Auswahl:

• Tachometer

• Pegelanzeige

3

Einstellungen je nach Messgröße wählbar:

• Automatische Skalierung

• Keine Skalierung

• Milli (m)

• Kilo (k)

• Mega (M)

• Giga (G)

4

Konfiguration eines Startwerts für das Widget. Der Startwert = 0, für

• keine oder

• unverständliche Eingaben.

5

Konfiguration eines Endwerts für das Widget. Der Endwert = Wert der ersten Anfrage, für

• keine oder

• unverständliche Eingaben.

6

• Wahl des Geräts.

• Enthält alle Geräte Ihres Projekts (Geräte-Übersicht).

7

• Liste von Messgrößen, des zuvor gewählten Geräts.

• Das Anzeige-Instrument erscheint rot hinterlegt, falls die Messgröße nicht verfügbar ist.

8

• Grundfarbe der Pegelanzeige.

• RGB- und Hex-Eingabe.

• Farbspektrum-Slider.

• Farbvorschlag der zuletzt gewählten Farben.

• Speichern Sie im Farb-Picker ihre Farb-Konfiguration mit Klick auf das Speichern-Symbol ( ).

9

• Mit den Spalten Name, Grenzwert, Farbe und Aktion.

• Spalte Name: Grenzwert + Anzahl.

• Eingabe von bis zu 5 Grenzwerten. Tragen Sie die Grenzwerte in aufsteigender Reihenfolge ein. (1. Grenzwert = niedrigster Wert / letzter Grenzwert = höchster Wert). Falsche Grenzwerteingaben kennzeichnet das System mit . Beachten Sie, dass bei der Eingabe ab dem zweiten Grenzwert, der Grenzwert nicht gleich oder niedriger als der zuvor eingegebene Grenzwert ist.

• Eingabe Farbe mit RGB-/Hex-Eingabe, Farbspektrum-Slider und Farbvorschlag der zuletzt gewählten Farben.

• In der Spalte Aktion löschen Sie Grenzwerte durch Klicken auf die Schaltfläche .

10

• Eingabe des 1. Grenzwerts.

• Je nach Farb-Einstellung wechselt beim Erreichen des 1. Grenzwerts die Farbe der Pegelanzeige (von der Grundfarbe zur Farbe des 1. Grenzwerts).

• Falsche Grenzwerteingaben kennzeichnet das System mit . Um eine Beschreibung zu sehen, halten Sie den Mauszeiger über das Symbol.

• Stellen Sie sicher, dass Ihr Grenzwert nicht höher als der Endwert ist.

11

• Eingabe des 2. Grenzwerts.

• Je nach Farb-Einstellung wechselt beim Erreichen des 2. Grenzwerts die Farbe der Pegelanzeige (von der Farbe des 1. Grenzwerts zur Farbe des 2. Grenzwerts).

• Falsche Grenzwerteingaben kennzeichnet das System mit . Um eine Beschreibung zu sehen, halten Sie den Mauszeiger über das Symbol.

• Stellen Sie sicher, dass Ihr Grenzwert nicht höher als der Endwert und nicht gleich oder niedriger als Grenzwert 1 ist.

12

• Eingabe des 3. Grenzwerts.

• Je nach Farb-Einstellung wechselt beim Erreichen des 3. Grenzwerts die Farbe der Pegelanzeige (von der Farbe des 2. Grenzwerts zur Farbe des 3. Grenzwerts).

• Falsche Grenzwerteingaben kennzeichnet das System mit . Um eine Beschreibung zu sehen, halten Sie den Mauszeiger über das Symbol.

• Stellen Sie sicher, dass Ihr Grenzwert nicht höher als der Endwert und nicht gleich oder niedriger als Grenzwert 2 ist.

13

• Ergänzt das Widget Anzeige-Instrument - Pegelanzeige um einen Grenzwert.

• Eingabe von bis zu 5 Grenzwerten.

14

• Schließt den Assistent Widget editieren ohne die Eingaben zu speichern.

15

• Speichert Ihre Konfiguration.

• Das Widget erscheint auf dem Dashboard.
