Generische Modbusgeräte - Messwerte-Aufzeichnung
Konfiguration der Messwert-Aufzeichnung

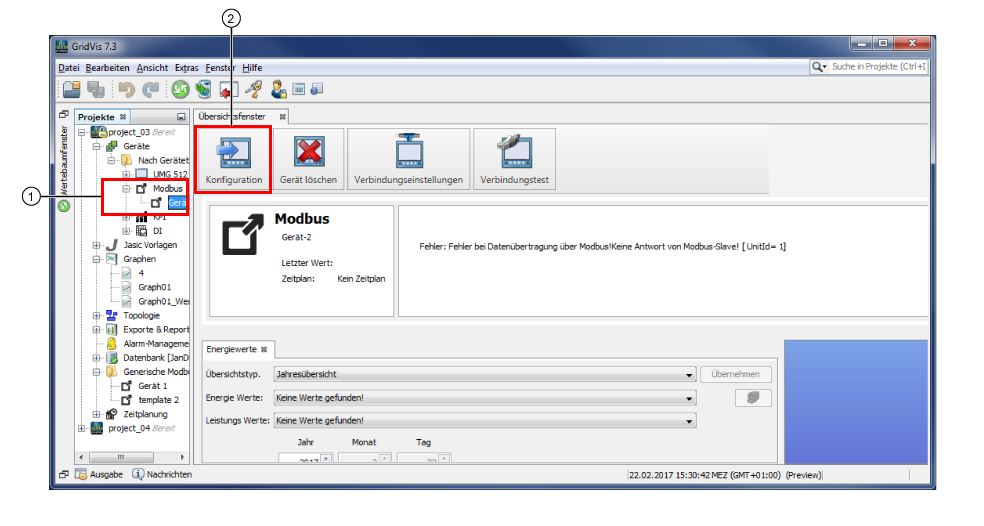

Schritt 1: Generisches Modbus-Gerät wählen
|
Pos. |
Beschreibung |
|
1 |
Mit einem Klick aktivieren Sie Ihr Modbus-Gerät. |
|
2 |
Mit Klick erscheint das Fenster Konfiguration des Modbus-Geräts. |

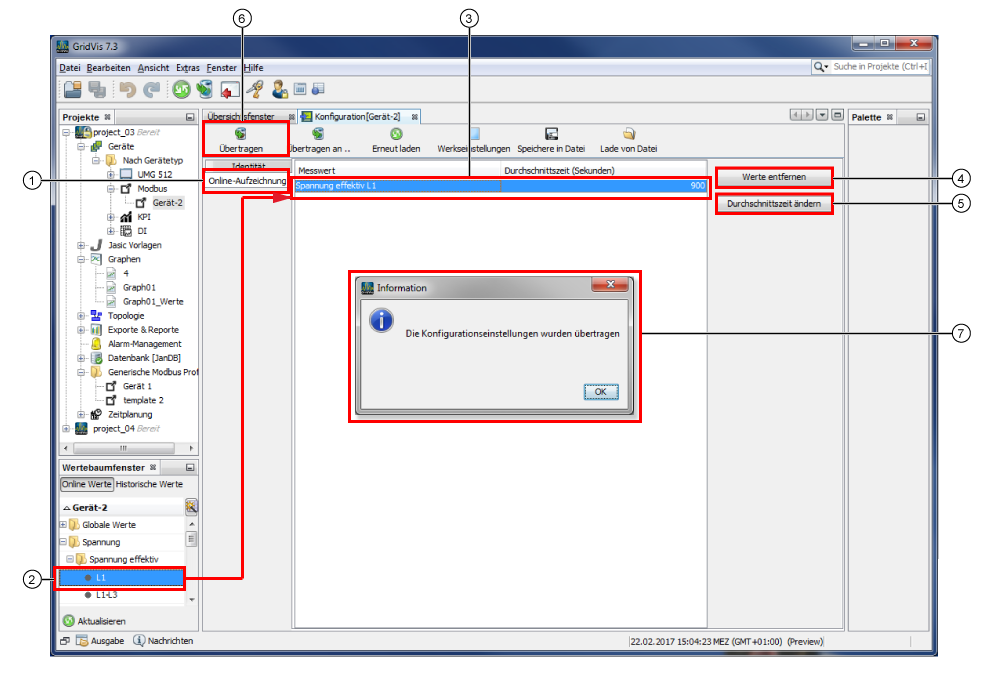

Schritt 2: Messwerte für die Aufzeichnung wählen
|
Pos. |
Beschreibung |
|
1 |
Aktivieren Sie den Menüeintrag Online-Aufzeichnung im Fenster Konfiguration. |
|
2 |
Messwerte des generischen Modbus-Geräts wählen. Per Drag-and-drop in das Konfigurationsfenster ziehen. |
|
3 |
Die gewählten Messwerte erscheinen in der Messwert-Liste. Die Durchschnittszeit zeigt den Speicherzyklus mit dem der Messwert gespeichert wird (in der Abb. oben - alle 900 Sek.) |
|
4 |
Entfernt aktivierte Messwerte aus der Messwert-Liste. |
|
5 |
Öffnet den Dialog Durchschnittszeit ändern mit einer Auswahlliste Durchschnittszeit wählen in Sek. (60, 600, 900 Standard, 1800, 3600). Wählen Sie die Durchschnittszeit und klicken Sie die Schaltfläche OK. |
|
6 |
Wenn die Messwertliste alle aufzuzeichnenden Messwerte enthält, klicken Sie die Schaltfläche Übertragen. |
|
7 |
Bestätigen Sie die erfolgreiche Übertragung der Konfigurationseinstellungen (Messwerte, die aufgezeichnet werden sollen) mit OK. |
