Online-Werte im Graphen visualisieren
Beschreibung
Die Messwerte eines generischen Modbus-Geräts visualisieren Sie in einem Graphen über die Online-Werte im Wertebaumfenster (Drag-and-Drop).
Mit der Visualisierung im Graphen ergeben sich verschiedenste Diagnose-Möglichkeiten zu den Messwerten.
Weiterhin dokumentieren Sie z.B. Ihre Graphen-Darstellungen mit einem CSV-Export oder der Funktion Drucken.
|

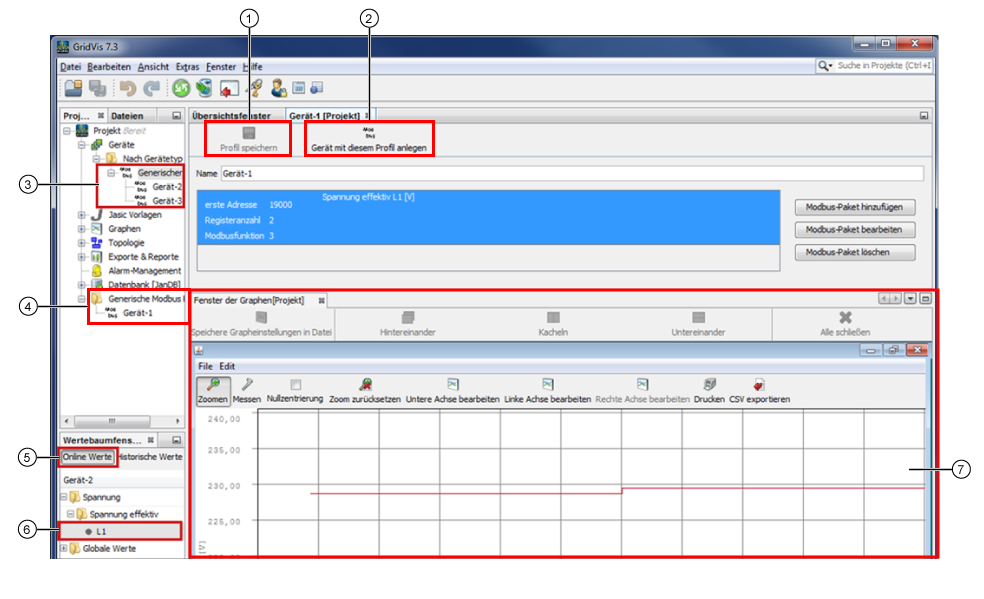

Pos. |
Beschreibung |
|
1 |
Speichert Ihre erstellten Modbus-Pakete im generischen Modbus Profil (Pos. 4). |
|
2 |
Erstellt ein neues Gerät mit dem angelegten generischen Modbus Profil (Pos. 3). Vgl. Schritt Verbindung konfigurieren. |
|
3 |
Erstellte Messgeräte mit generischen Modbus-Profilen. |
|
4 |
Erstellte Generische Modbus Profile. |
|
5 |
Es erscheinen alle Online-Messwerte (in Verzeichnissen) im Wertebaumfenster. |
|
6 |
Online-Messwert, der im Graphen dargestellt werden kann. Mit Drag-and-Drop den betreffenden Online-Messwert in das Fenster des Graphen ziehen. |
|
7 |
Zeigt die Online-Messwerte in der Graphen-Darstellung. Den Skalierungsfaktor (Auflösung des Messwerts) in der Graphen-Darstellung konfigurieren Sie in der Modbus-Werteliste. |
