Schneider Power Logic PM800

Generisches Modbus-Profil des Fremdgeräts:

Schneider Power Logic PM800 (PM870MG)

Template-Name des Profils:

Power Logic PM800

Funktionstest

Funktion	unterstützt, getestet mit / Beschreibung
Funktionscodes	fc3
Gateways	UMG 605, Firmware 4.051 UMG 604, Firmware 4.068 UMG 96RM-E, Firmware 2.95 (2.30)
Parameter-Einstellungen	speed 38400 bit/s Adresse 1
Verbindung mit der GridVis
Modbus-Diagnose
Online-Aufzeichnung

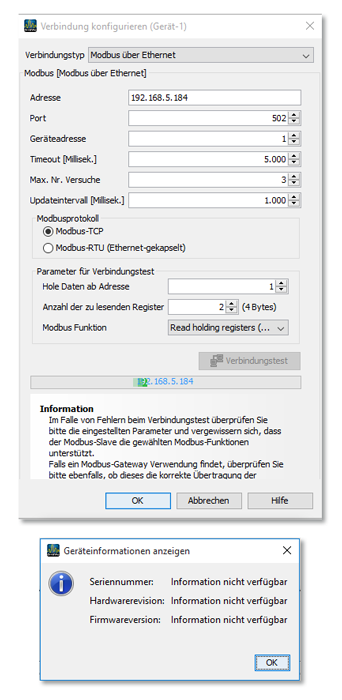

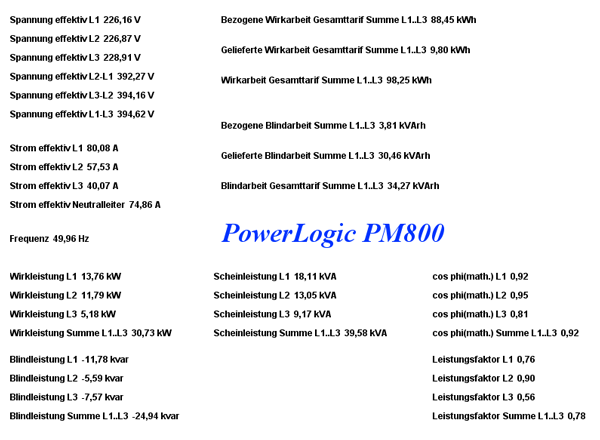

Beispiel: Software GridVis - Verbindung

Modbus-Profil Aufbau Schneider Power Logic PM800

Pos.	Modbus-Adresse (dez.)	Wert	Format	Skalierung
1	11699	Strom L1 [A]	FLOAT 32Bit	1
2	11701	Strom L2 [A]	FLOAT 32Bit	1
3	11703	Strom L3 [A]	FLOAT 32Bit	1
4	11705	Strom Neutralleiter [A]	FLOAT 32Bit	1
5	11711	Spannung L2-L1 [V]	FLOAT 32Bit	1
6	11713	Spannung L3-L2 [V]	FLOAT 32Bit	1
7	11715	Spannung L1-L3 [V]	FLOAT 32Bit	1
8	11719	Spannung L1 [V]	FLOAT 32Bit	1
9	11721	Spannung L2 [V]	FLOAT 32Bit	1
10	11723	Spannung L3 [V]	FLOAT 32Bit	1
11	11729	Wirkleistung L1 [W]	FLOAT 32Bit	1000
12	11731	Wirkleistung L2 [W]	FLOAT 32Bit	1000
13	11733	Wirkleistung L3 [W]	FLOAT 32Bit	1000
14	11735	Wirkleistung Sum L1-L3 [W]	FLOAT 32Bit	1000
15	11737	Blindleistung L1 [var]	FLOAT 32Bit	1000
16	11739	Blindleistung L1 [var]	FLOAT 32Bit	1000
17	11741	Blindleistung L2 [var]	FLOAT 32Bit	1000
18	11743	Blindleistung Sum L1-L3 [var]	FLOAT 32Bit	1000
19	11745	Scheinleistung L1 [VA]	FLOAT 32Bit	1000
20	11747	Scheinleistung L2 [VA]	FLOAT 32Bit	1000
21	11749	Scheinleistung L3 [VA]	FLOAT 32Bit	1000
22	11751	Scheinleistung Sum L1-L3 [VA]	FLOAT 32Bit	1000
23	11761	Frequenz [Hz]	FLOAT 32Bit	1
24	11753	Leistungsfaktor L1	FLOAT 32Bit	1
25	11755	Leistungsfaktor L2	FLOAT 32Bit	1
26	11757	Leistungsfaktor L3	FLOAT 32Bit	1
27	11759	Leistungsfaktor Summe L1-L3	FLOAT 32Bit	1
28	1167	Cos phi L1	Short 16Bit	0,001
29	1168	Cos phi L2	Short 16Bit	0,001
30	1169	Cos phi L3	Short 16Bit	0,001
31	1170	Cos phi Sum L1-L3	Short 16Bit	0,001
32	11799	Bezogene Wirkarbeit L1-L3 [Wh]	FLOAT 32Bit	1
33	11801	Bezogene Blindarbeit L1-L3 [kVarh]	FLOAT 32Bit	0,001
34	11803	Gelieferte Wirkarbeit L1-L3 [Wh]	FLOAT 32Bit	1
35	11805	Gelieferte Blindarbeit L1-L3 [kVarh]	FLOAT 32Bit	0,001
36	11807	Wirkarbeit L1-L3 [Wh]	FLOAT 32Bit	1
37	11809	Blindarbeit L1-L3 [Varh]	FLOAT 32Bit	1
