Siemens Sentron PAC3100
Generisches Modbus-Profil des Fremdgeräts:
Siemens Sentron PAC3100
Template-Name des Profils:
SENTRON3100 Modbus-Profil
Funktionstest
|
Funktion |
unterstützt, getestet mit / Beschreibung |
|
Funktionscodes |
fc2, fc3, fc4, fc6, fc10 |
|
Gateways |
UMG 604, Firmware 4.051 |
|
Parameter-Einstellungen |
|
|
Verbindung mit der GridVis |
|
|
Modbus-Diagnose |
|
|

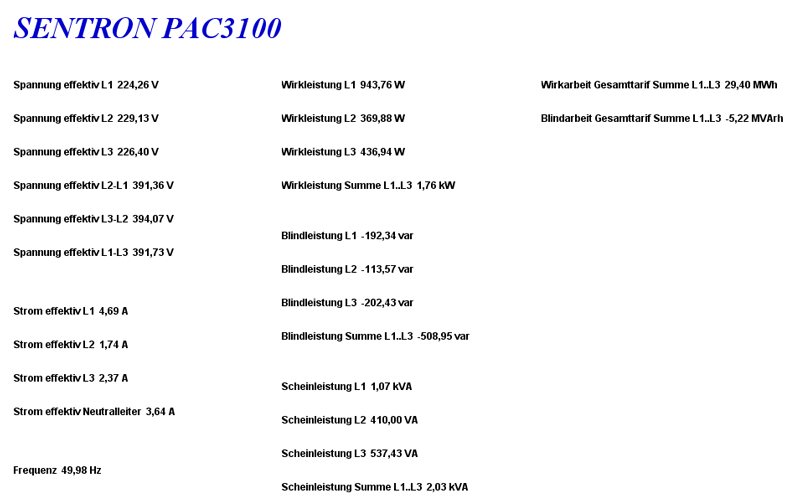

Online-Aufzeichnung |
|

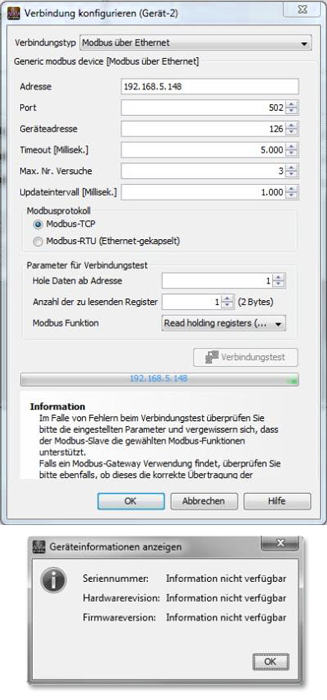

Beispiel: Software GridVis - Verbindung
Modbus-Profil Aufbau SENTRON PAC3100
|
Pos. |
Modbus-Adresse (dez.) |
Wert |
Format |
Skalierung |
|
1 |
1 |
Spannung L1 |
FLOAT 32Bit |
1 |
|
2 |
3 |
Spannung L2 |
FLOAT 32Bit |
1 |
|
3 |
5 |
Spannung L3 |
FLOAT 32Bit |
1 |
|
4 |
7 |
Spannung L1-L2 |
FLOAT 32Bit |
1 |
|
5 |
9 |
Spannung L2-L3 |
FLOAT 32Bit |
1 |
|
6 |
11 |
Spannung L3-L1 |
FLOAT 32Bit |
1 |
|
7 |
13 |
Strom L1 |
FLOAT 32Bit |
1 |
|
8 |
15 |
Strom L2 |
FLOAT 32Bit |
1 |
|
9 |
17 |
Strom L3 |
FLOAT 32Bit |
1 |
|
10 |
19 |
Scheinleistung L1 |
FLOAT 32Bit |
1 |
|
11 |
21 |
Scheinleistung L2 |
FLOAT 32Bit |
1 |
|
12 |
23 |
Scheinleistung L3 |
FLOAT 32Bit |
1 |
|
13 |
25 |
Wirkleistung L1 |
FLOAT 32Bit |
1 |
|
14 |
27 |
Wirkleistung L2 |
FLOAT 32Bit |
1 |
|
15 |
29 |
Wirkleistung L3 |
FLOAT 32Bit |
1 |
|
16 |
31 |
Blindleistung L1 |
FLOAT 32Bit |
1 |
|
17 |
33 |
Blindleistung L2 |
FLOAT 32Bit |
1 |
|
18 |
35 |
Blindleistung L3 |
FLOAT 32Bit |
1 |
|
19 |
37 |
Strom im Neutralleiter |
FLOAT 32Bit |
1 |
|
20 |
39 |
Frequenz |
FLOAT 32Bit |
1 |
|
21 |
47 |
Scheinleistung Summe |
FLOAT 32Bit |
1 |
|
22 |
49 |
Wirkleistung Summe |
FLOAT 32Bit |
1 |
|
23 |
51 |
Blindleistung Summe |
FLOAT 32Bit |
1 |
|
24 |
2803 |
Wirkarbeit Summe |
FLOAT 32Bit |
1 |
|
25 |
2805 |
Blindarbeit Summe |
FLOAT 32Bit |
1 |
