RCM-Report - Beispiel

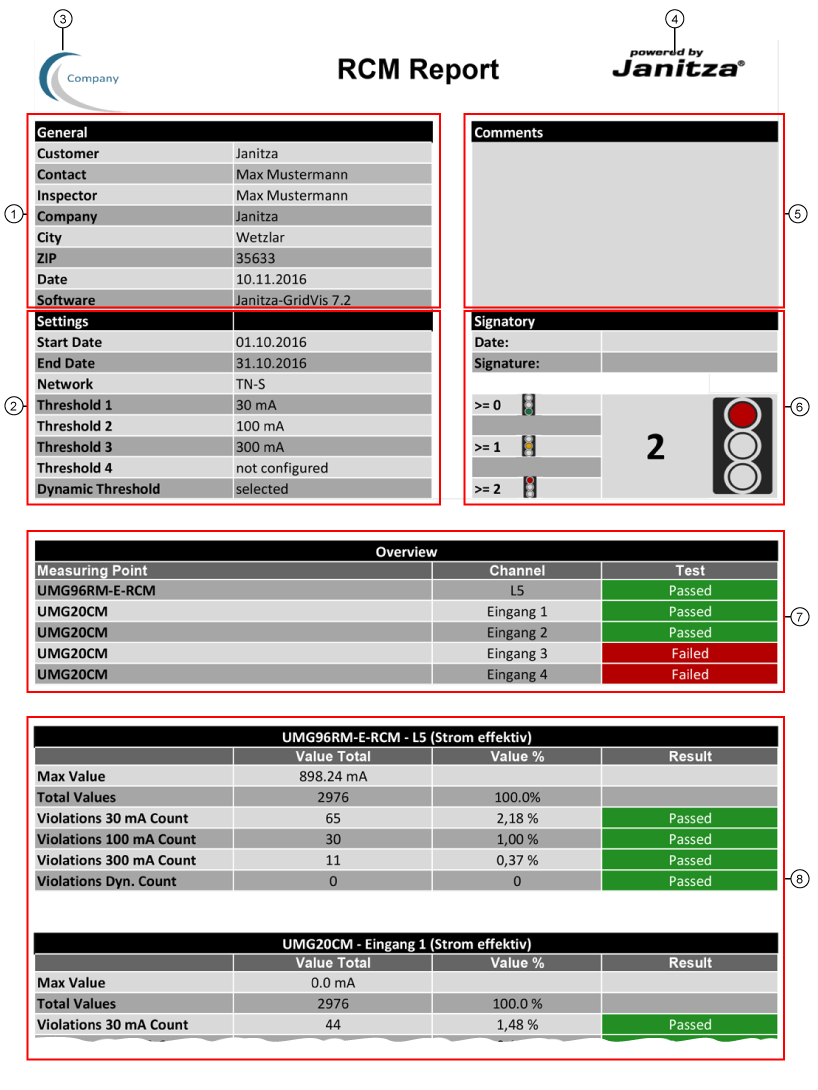

Beispiel - Ausschnitt der PDF-Ausgabe RCM-Report:


images/download/attachments/201590265/RCM_Report-version-1-modificationdate-1517402454000-api-v2.png

Pos.

Beschreibung

1

Eintragungen (vgl. Schritt Beschriftung und Design unter RCM-Report ):

  • Kunde, Kontakt, Verantwortliche Person.

  • Firma, Anschrift (Stadt, PLZ).

  • Erstellungsdatum.

  • Software, Version.

2

RCM-Report-Aufzeichnungen (vgl. Schritt Zeitbereich wählen und Grenzwerte unter RCM-Report ):

  • Startzeitpunkt.

  • Endzeitpunkt.

  • Netzsystem.

  • Grenzwerte 1 - 4.

  • Dynamischer Grenzwert.

3

Logo, z.B. Kunde des RCM-Reports (vgl. Schritt Beschriftung und Design unter RCM-Report ).

Formate: tiff, gif, jpg und png.

4

Logo der Organisation/Firma, die den RCM-Report durchführt (Integriert in den Designvorlagen).

5

Kommentarfeld (vgl. Schritt Beschriftung und Design unter RCM-Report ).

6

Felder für Datum und Unterschrift

Je nach eingestellter Anzahl Messungen mit Grenzwertverletzungen, erscheint die entsprechende Ampel im RCM-Report (siehe Schritt Bewertung unter RCM-Report ).

7

Zeigt alle Messstellen (Messgeräte) mit dem Status der Grenzwertverletzungen für den jeweiligen Messkanal:

  • grün - Test bestanden - Messpunkte (Messungen) innerhalb der Grenzwerte.

  • rot - Test nicht bestanden - Messpunkte (Messungen) mit Grenzwertverletzungen.

8

Zeigt Messstellen (Messgeräte) mit Messwerten und die Angaben:

  • Maximal Wert.

  • Gesamtanzahl der Messpunkte (die im eingestellten Zeitraum gemessen wurden - Absolut- und Relativwert).

  • Anzahl der Grenzwertverletzungen (Absolut- und Relativwert) des 1. bis 4. Grenzwerts (je nach Einstellung des Schritts Grenzwerte unter RCM-Report ).

  • Anzahl der Grenzwertverletzungen (Absolut- und Relativwert) des dynamischen Grenzwerts (vgl. Schritt Grenzwerte unter RCM-Report ).
