Lógica

Ajustes:

• Comparadores

  • Selección del valor de medición

  • Modo

  • Valor umbral

  • Valor de medición asignado

  • Tiempo preliminar

  • Tiempo de actividad mínimo

Comparadores

Los comparadores permiten monitorizar los valores límite. Varios comparadores en un Comparator group ( Grupo de comparadores ) pueden combinarse lógicamente entre sí (combinación Y u O). Dependiendo del resultado de la comparación puede, por ejemplo, conmutarse por un determinado tiempo una salida digital.

El dispositivo cuenta con 2 grupos de comparadores, cada uno con 3 comparadores.

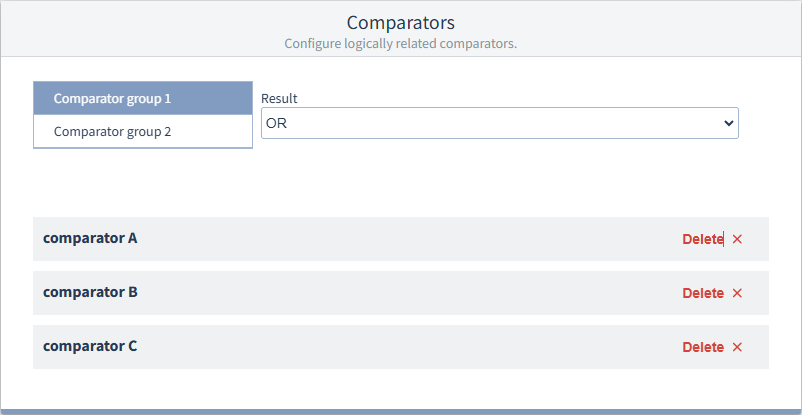

Haga clic en un comparador para configurarlo.

Haga clic en Delete (Borrar) si no necesita un comparador. Usted puede volver a agregar fácilmente los comparadores que haya borrado por error.

Selección del valor de medición

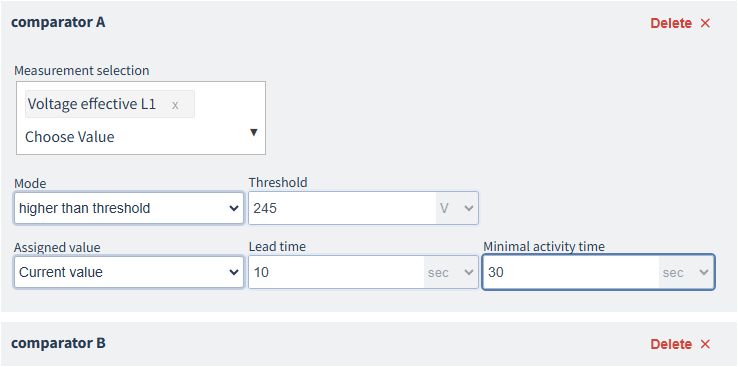

Seleccione un valor en la lista desplegable. Expanda una rama y seleccione un elemento del nivel más bajo, p. ej., Current effective L1 (Corriente efectiva L1).

Modo

Seleccione si el comparador debe reaccionar en caso de sobrepasarse o de no alcanzarse el Threshold (Valor umbral) .

Seleccione Not used (No utilizado) para desactivar temporalmente un comparador sin borrarlo.

Valor umbral

Introduzca la magnitud para la comparación, en la unidad de medida del valor de medición.

Valor de medición asignado

Seleccione si el valor de medición, el valor medio, el valor mínimo o el valor máximo actuales deben compararse con el valor umbral. Valor medio, Valor mínimo o Valor máximo se refieren al intervalo de tiempo asociado (base de tiempo) para Tensión/Corriente/Potencia, establecido bajo General > Sliding Average Value (Valor medio móvil) .

Tiempo preliminar

Utilice un tiempo preliminar si el comparador debe activarse con un retardo de tiempo con respecto al valor de medición asignado .

Tiempo de actividad mínimo

El comparador se activa al menos durante el Minimal activity time (Tiempo de actividad mínimo).

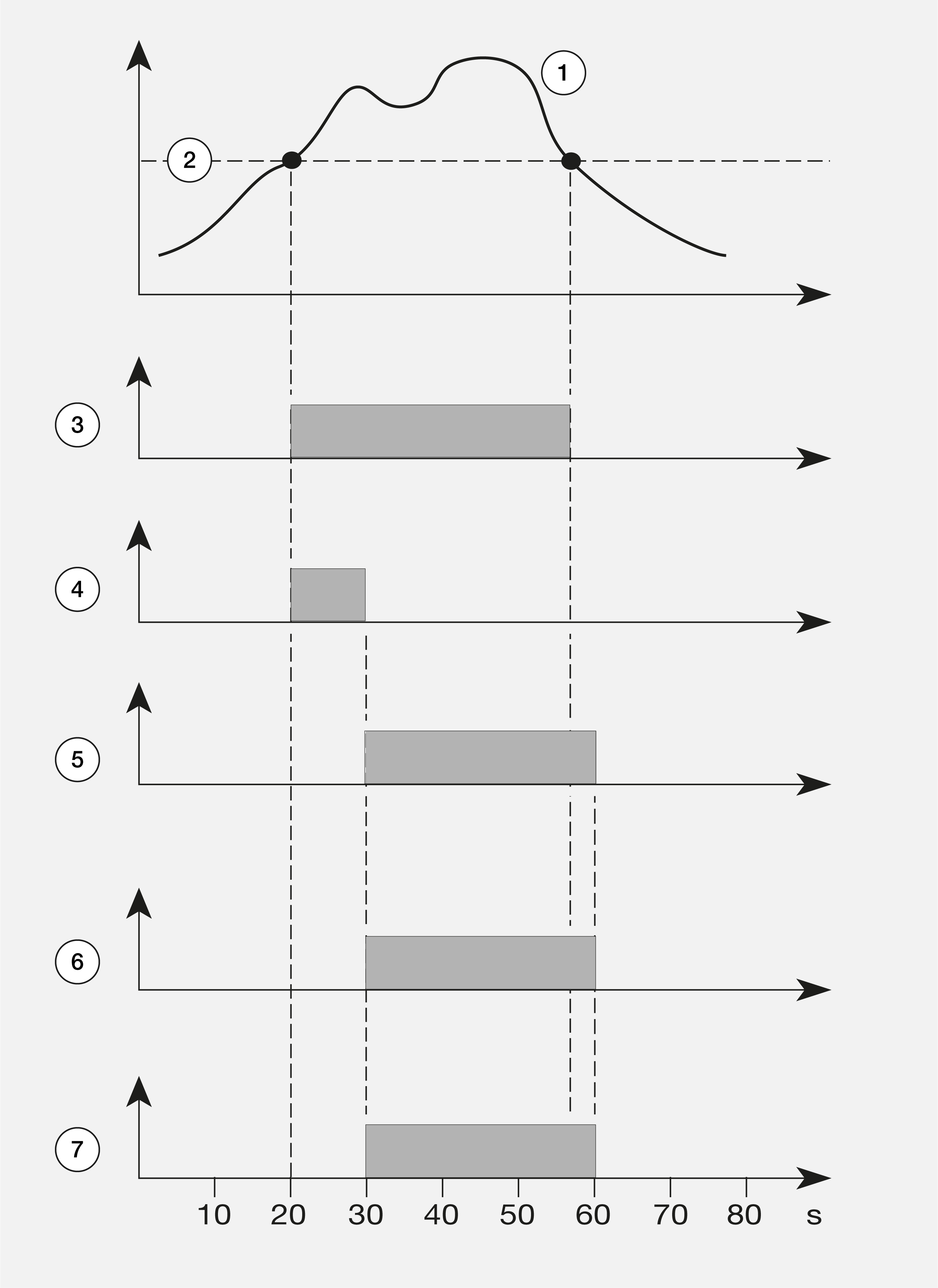

1. Desarrollo del valor de medición asignado

2. Valor umbral

3. Violación del valor límite (superación)

4. Tiempo preliminar

5. Tiempo de actividad mínimo

6. Resultado del comparador

7. Tiempo de funcionamiento del comparador

Imagen de ejemplo: Comparador con un tiempo preliminar de 10 s y un tiempo de actividad mínimo de 30 s
