Parámetros LMC-008-IO

Sección

Descripción

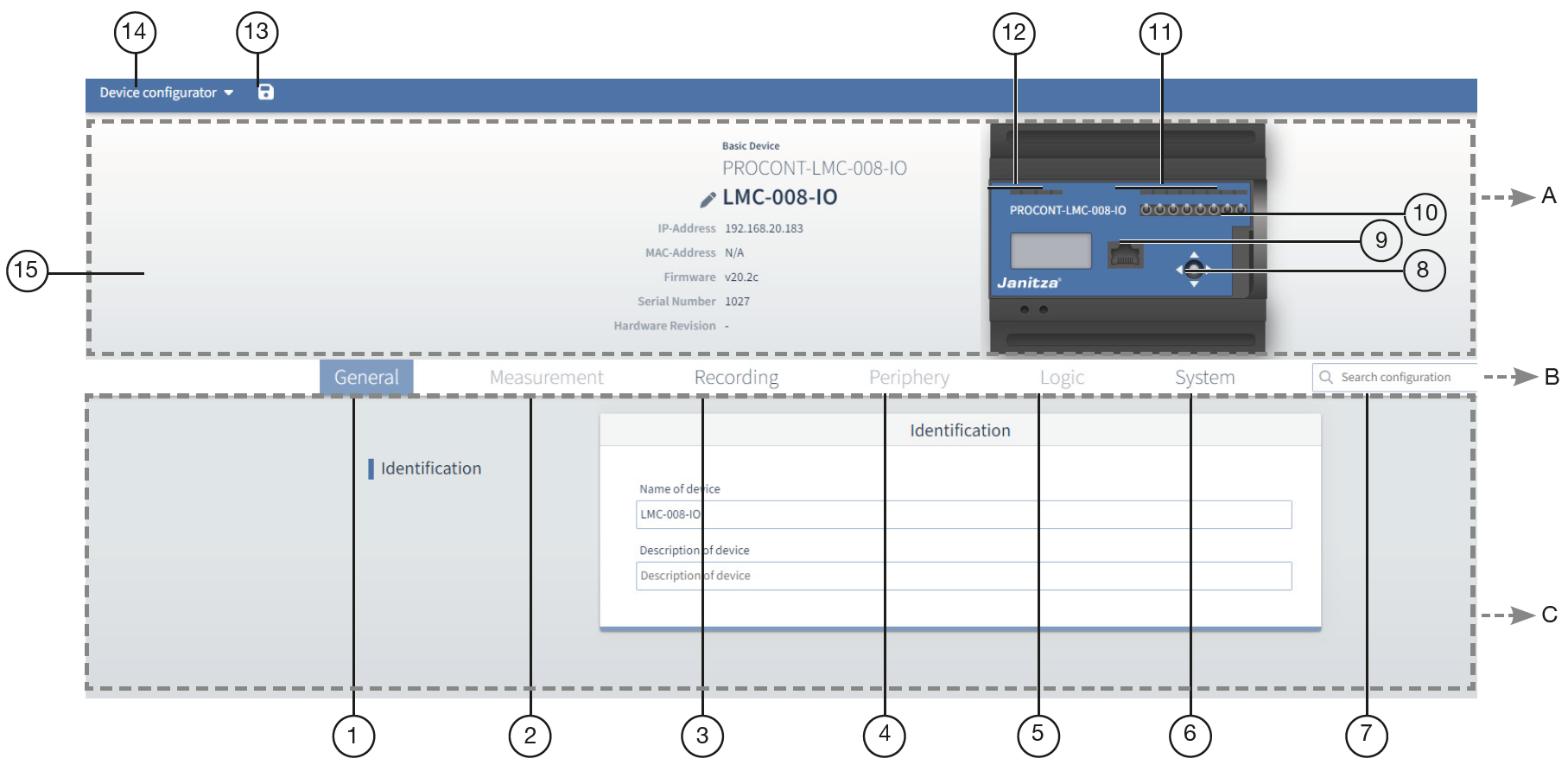

A - Información y configuración

En esta sección encontrará información básica acerca del dispositivo, así como una vista general del dispositivo y de sus conexiones.

B - Barra de menús

A través de las pestañas de las categorías principales correspondientes y el campo de búsqueda podrá navegar rápidamente a la ficha de configuración deseada.

C - Configuración

En la sección inferior verá todas las pestañas disponibles.

Nombre

Descripción

1

Generalidades

Identificación

Nombre del dispositivo: introduzca el nombre del dispositivo libremente seleccionable (máx. 127 caracteres)

Descripción del dispositivo: si lo desea, introduzca una descripción del dispositivo libremente seleccionable (máx. 239 caracteres).

A la izquierda del dispositivo se muestran los siguientes parámetros:
Tipo de dispositivo
Nombre del dispositivo
Dirección IP
Dirección MAC
Firmware
Número de serie revisión de hardware

2

Medición

Actualmente no disponible

3

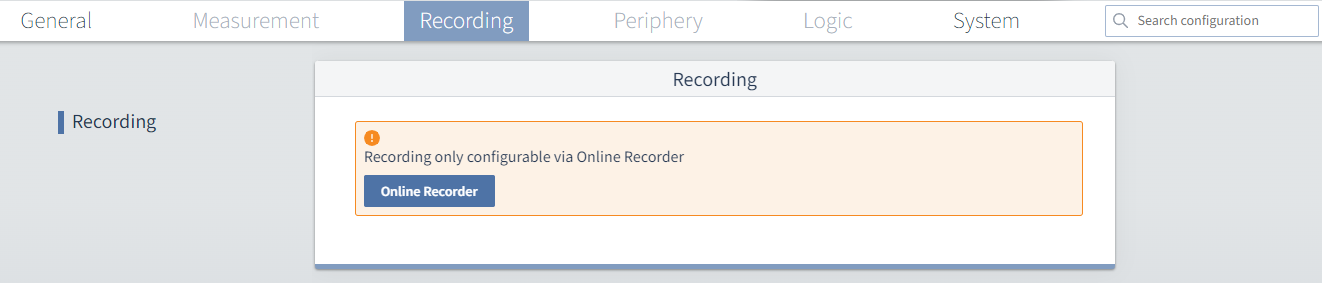

Registro

Configure el registro a través del registrador en línea. Podrá seleccionar esta función a través de la versión GridVis Web, bajo Administración → Registrador en línea.

4

Periféricos

Actualmente no disponible

5

Lógica

Actualmente no disponible

6

Sistema

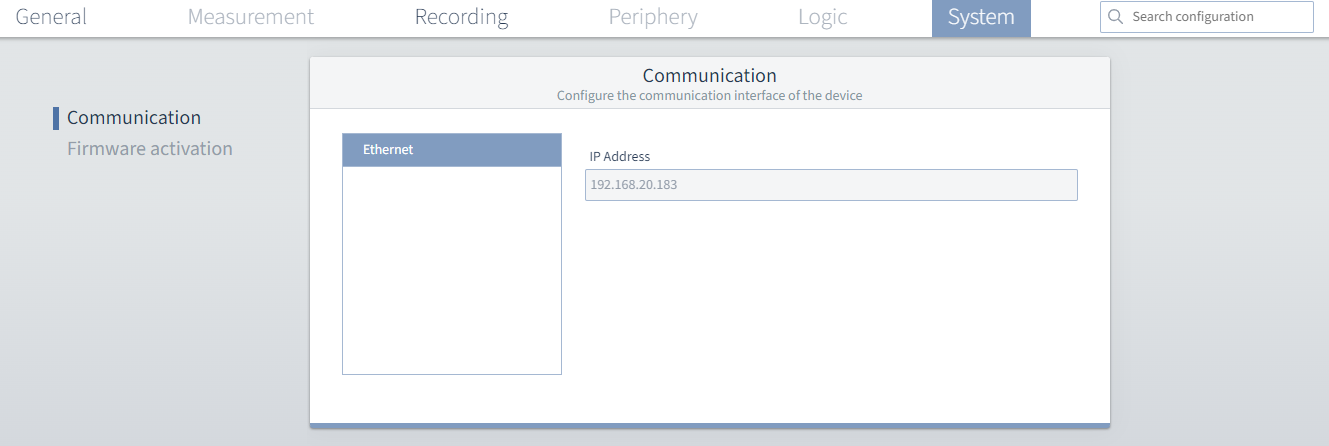

Comunicación

Seleccione las interfaces de comunicación del dispositivo

Interfaz de Ethernet

Se muestra la dirección IP de la interfaz de Ethernet.

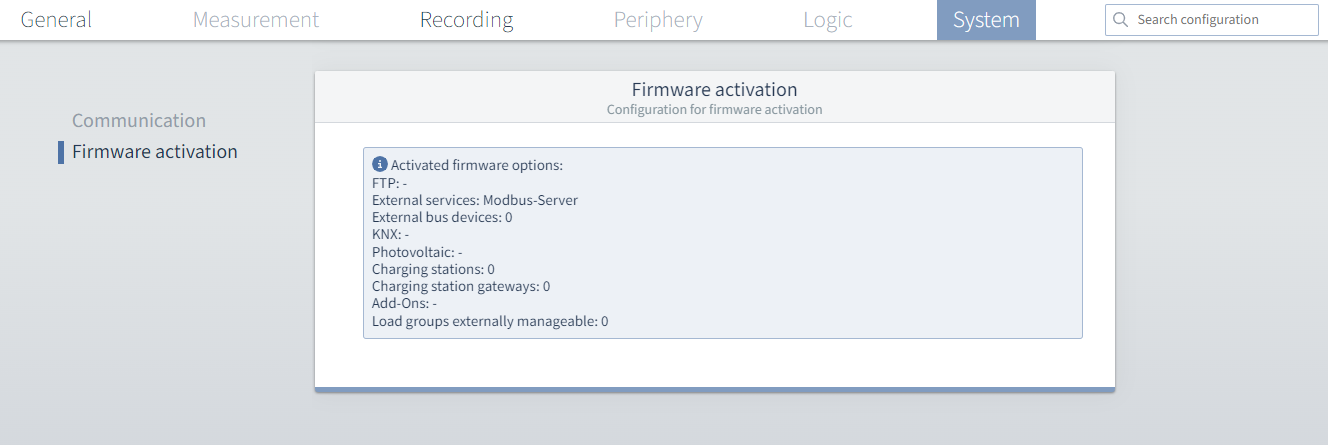

Activación del firmware

Información acerca de las activaciones de firmware activadas:
- FTP
- Conexiones externas
- Cantidad de dispositivos de bus externos
- KNX
- Fotovoltaica
- Cantidad de estaciones de carga
- Cantidad de pasarelas de estación de carga
- Complementos
- Cantidad de grupos de carga externamente controlables

7

Buscar configuración

Introduzca una palabra clave para acceder directamente al menú correspondiente.

8

Joystick

Panel de mando

9

Interfaz de Ethernet

Conexión TCP

10

Salidas de relé

Interruptores manuales para las salidas de relé

11

LED de estado

LED de estado para las salidas de relé A1-A8
LED encendido = E/S activa, LED apagado = E/S inactiva

12

LED entradas

13

Símbolo del disquete

• Seleccione el símbolo del disquete.
  INFORMACIÓN: La configuración se guarda localmente en el proyecto GridVis.

• Los cambios de la configuración pueden realizarse directamente en el dispositivo o a través del software ProcontVIS.

14

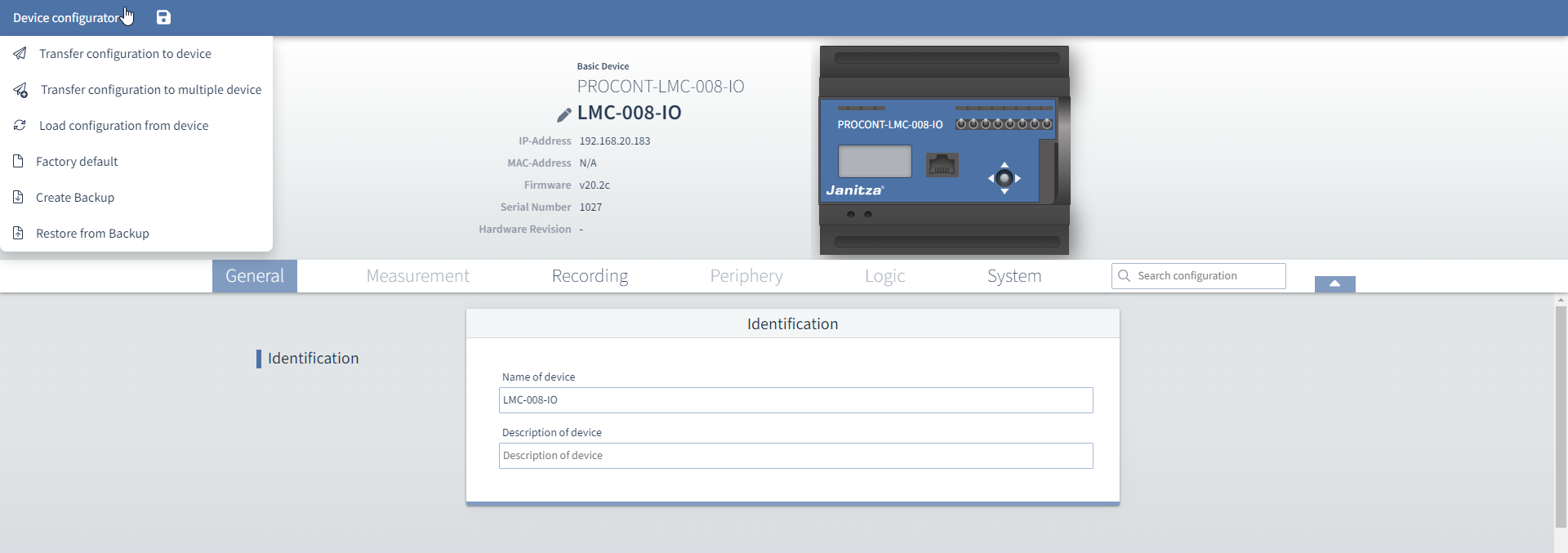

Configurador del dispositivo

Seleccione en el menú desplegable del configurador del dispositivo:

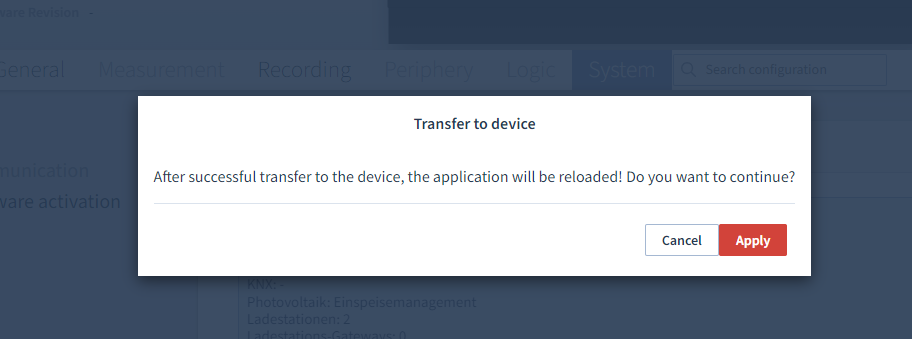

• Transferir configuración al dispositivo

• Transferir configuración a varios dispositivos

• Cargar configuración del dispositivo

• Ajuste de fábrica

• Hacer copia de seguridad (indicando un nombre de archivo podrá guardar una copia de seguridad de la configuración del dispositivo)

• Restaurar copia de seguridad (seleccionando un archivo podrá restaurar una copia de seguridad de la configuración del dispositivo)
