UMG 96-S2

General
Measurement (Medición)
Periphery (Periféricos)
System (Sistema)



El configurador del dispositivo le permite ajustar cómodamente los dispositivos de medición, así como guardar y transferir los ajustes.

Encontrará información adicional acerca de las funciones del dispositivo de medición en el respectivo manual del usuario, que podrá descargar de nuestro sitio web www.janitza.de .

images/download/attachments/201592600/96s2-01z-konfigurator-en-version-1-modificationdate-1708505398000-api-v2.png

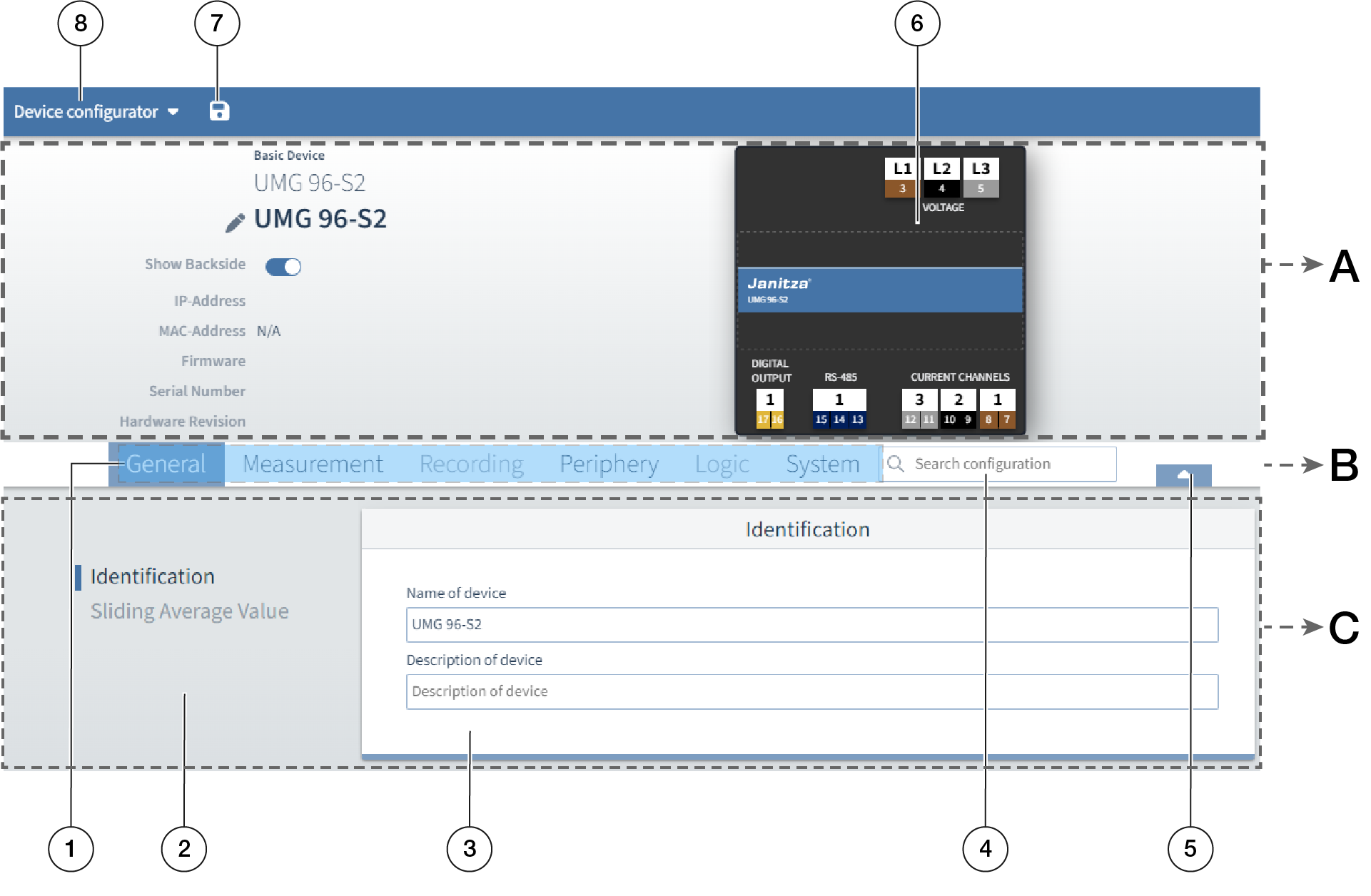

Pos.

Leyenda

Descripción

A

Información y configuración

En esta sección encontrará información básica acerca del dispositivo, así como una representación gráfica del mismo.

B

Barra de menús

A través de las pestañas de las categorías principales correspondientes y el campo de búsqueda podrá navegar rápidamente a la ficha de configuración deseada.

C

Configuración

En la sección inferior verá los parámetros ajustados y podrá adaptarlos.


1

Menús


2

Submenús


3

Ficha de configuración


4

Buscar

Introduzca una palabra clave para acceder directamente al menú de configuración correspondiente.

5

Mostrar/ocultar imagen del dispositivo


6

Imagen del dispositivo

Para la configuración de las conexiones, en la imagen del dispositivo haga clic en la conexión correspondiente .

7

Transferir configuración al dispositivo


8

Device configurator (Configurador del dispositivo)

Seleccione en el menú desplegable del configurador del dispositivo:

  • Transferir configuración al dispositivo

  • Transferir configuración a varios dispositivos

  • Cargar configuración del dispositivo

  • Ajuste de fábrica

  • Hacer copia de seguridad (indicando un nombre de archivo podrá guardar localmente una copia de seguridad de la configuración del dispositivo)

  • Restaurar copia de seguridad (seleccionando un archivo podrá restaurar una copia de seguridad de la configuración del dispositivo)

En el caso de una transferencia a varios dispositivos, no podrá seleccionar los parámetros, que solo pueden asignarse una vez en el sistema.




Configurar un dispositivo de medición (instrucciones concisas)

Este es un ejemplo. Los pasos pueden variar en función de la configuración deseada.

  1. Asigne un nombre de dispositivo (General > Identification (Identificación)).

  2. Ajuste las relaciones del transformador de corriente (Measurement (Medición) > Current Transformer (Transformador de corriente)).

  3. Si existe, ajuste la relación del transformador de tensión (Measurement (Medición) > Voltage Transformer (Transformador de tensión)).

  4. Sincronice la hora del dispositivo (System (Sistema) > Time (Hora)).

  5. Adapte los ajustes de comunicación (p. ej., Ethernet, RS485) al entorno de red realmente existente (System (Sistema) > Communication (Comunicación)).
