Comparators (Comparadores)
Los comparadores permiten monitorizar los valores límite. Varios comparadores en un Comparator group (Grupo de comparadores) pueden combinarse lógicamente entre sí (combinación Y u O). Dependiendo del resultado de la comparación puede, por ejemplo, conmutarse por un determinado tiempo una salida digital.
La cantidad de comparadores y grupos de comparadores disponibles depende del dispositivo de medición:
Serie PA: 2 grupos de comparadores, cada uno con 3 comparadores
Serie PQ-L: 5 grupos de comparadores, cada uno con 10 comparadores, perfiles preajustados
Las fichas de configuración están adaptadas de forma correspondiente.
Ajustes:
Aviso
* Este ajuste solo está disponible en dispositivos de medición de la serie PQ-L.
Profile selection (Selección de perfil) *
Usted puede seleccionar unos comparadores predefinidos, p. ej., Collective fault signal current (I MAX) (Mensaje de fallo colectivo corriente (I MAX)). Si sitúa el ratón encima del símbolo de información azul, podrá ver más información en la información sobre herramientas.
Apply (Aplicar)
El perfil seleccionado solo surte efecto después de hacer clic en el botón Apply (Aplicar). Los comparadores de este grupo de comparadores se adaptan de manera correspondiente.
Name Comparator group (Nombre del grupo de comparadores) *
Usted puede asignar a cada grupo un nombre corto (máx. 7 dígitos).
Comparator name (Nombre del comparador)
Usted puede asignar a cada comparador un nombre corto (máx. 7 dígitos).
Con el símbolo negativo rojo a la derecha podrá borrar un comparador. Para volver a agregar un comparador, desplácese hacia abajo hasta el botón Añadir comparador.
Measurement selection (Selección del valor de medición)
Seleccione un valor en la lista desplegable. Expanda una rama y seleccione un elemento del nivel más bajo, p. ej. Current effective L1 (Corriente efectiva L1).
Mode (Modo)
Seleccione si el comparador debe reaccionar en caso de sobrepasarse o de no alcanzarse el Threshold (Valor umbral).
Seleccione No utilizado para desactivar temporalmente un comparador sin borrarlo.

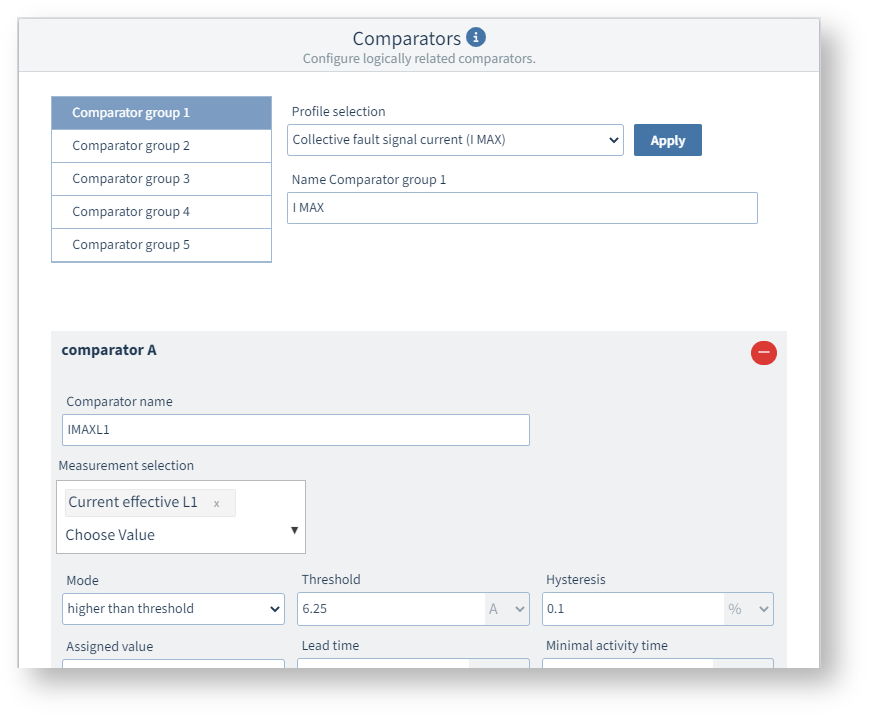

Imagen de ejemplo: UMG 96-PQ-L
Threshold (Valor umbral)
Introduzca la magnitud para la comparación, en la unidad de medida del valor de medición.
Hysteresis (Histéresis)
Utilice una histéresis si el resultado del comparador debe regresar al estado inicial con un retardo de tiempo con respecto a la causa.
En el caso de una superación del valor límite —por ejemplo, en caso de sobrecorriente o sobretensión—, rige lo siguiente:
Sin histéresis (0 %), el resultado del comparador cambia inmediatamente en cuanto el valor vuelva a ser inferior o superior al Threshold (Valor umbral).
Con histéresis, el resultado del comparador solo cambia cuando se vuelva a cumplir el Threshold (Valor umbral) más la Hysteresis (Histéresis) (comportamiento de un controlador de conexión/desconexión).
Assigned value (Valor de medición asignado)
Seleccione si el valor de medición, el valor medio, el valor mínimo o el valor máximo actuales deben compararse con el valor umbral. Valor medio, Valor mínimo o Valor máximo se refieren al intervalo de tiempo asociado para Tensión/Corriente/Potencia, establecido bajo General > Sliding Average Value (Valor medio móvil).
Lead time (Tiempo preliminar)
Utilice un tiempo preliminar si el comparador debe activarse con un retardo de tiempo con respecto al valor de medición asignado.
Minimal activity time (Tiempo de actividad mínimo)
El comparador se activa al menos durante el Minimal activity time (Tiempo de actividad mínimo).

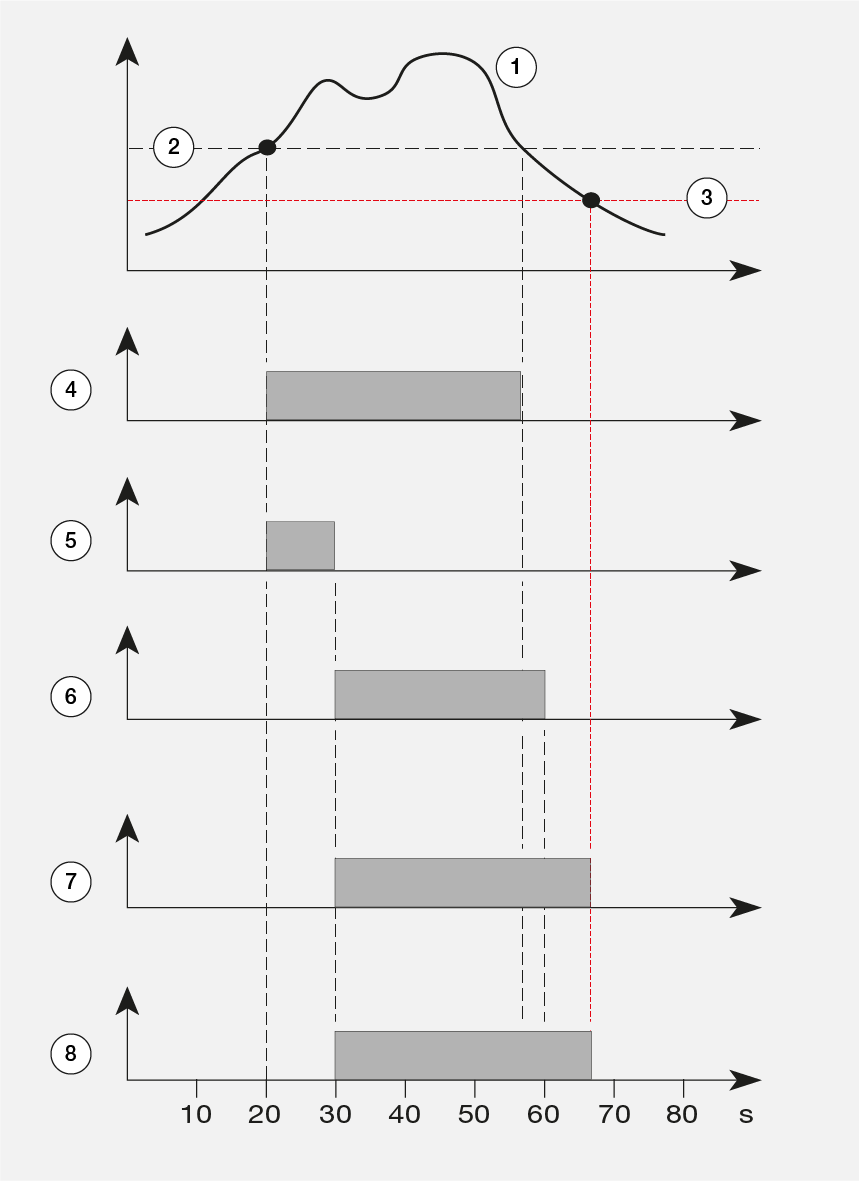

Desarrollo del valor de medición asignado
Threshold (Valor umbral)
Hysteresis (Histéresis)
Violación del valor límite (superación)
Lead time (Tiempo preliminar)
Minimal activity time (Tiempo de actividad mínimo)
Resultado del comparador
Tiempo de funcionamiento del comparador
Imagen de ejemplo: Comparador con histéresis. Ejemplo con un tiempo preliminar de 10 s y un tiempo de actividad mínimo de 30 s
