Calidad de la tensión

---

¿Cómo configuro los parámetros de calidad de la tensión (eventos y transitorios)?

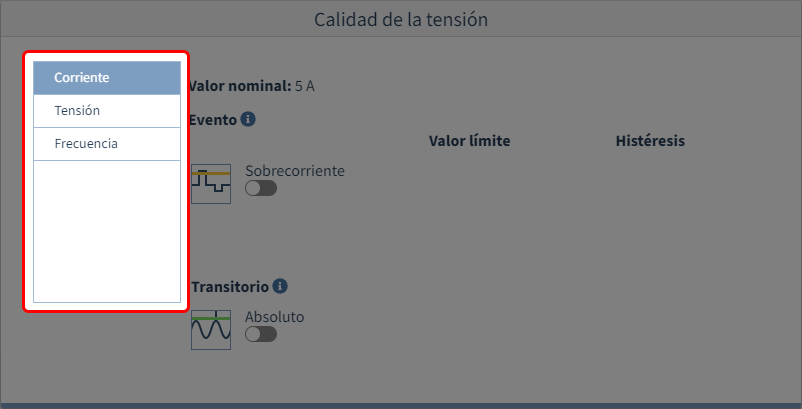

Paso 1: Seleccionar la categoría de eventos

Durante el funcionamiento, el dispositivo de medición busca elementos característicos del desarrollo de la tensión y de la corriente (p. ej., transitorios) y desviaciones de la frecuencia.

Seleccione en primer lugar una categoría de eventos en la lista. Estas se forman a partir de las funciones de medición estándar.

Pueden seleccionarse las siguientes opciones:

• Corriente

• Tensión

• Frecuencia

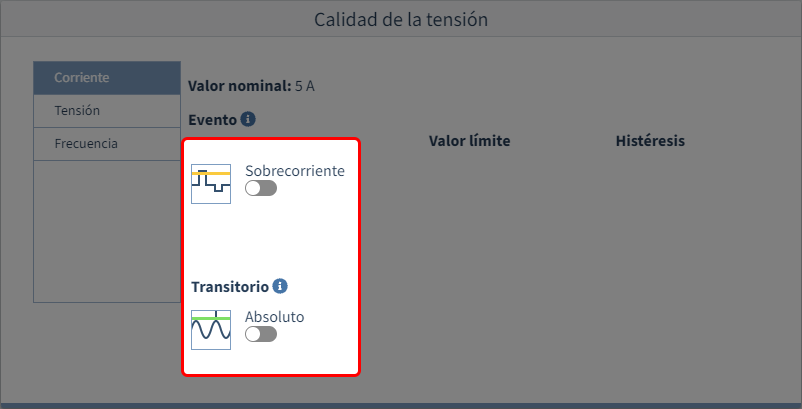

Paso 2: Activar eventos

Si ha seleccionado una categoría de eventos, en el siguiente paso podrá activar un evento moviendo a la derecha el botón deslizante.

Para las categorías de eventos antes mencionadas están disponibles los siguientes eventos:

• Corriente

Sobrecorriente
Transitorio

• Tensión

Corte de tensión
Cambio rápido de tensión
Subtensión
Sobretensión
Aumento rápido (transitorio)
Envolvente (transitorio)
Absoluto (transitorio)

• Frecuencia

Sobrefrecuencia
Cambio de frecuencia
Subfrecuencia

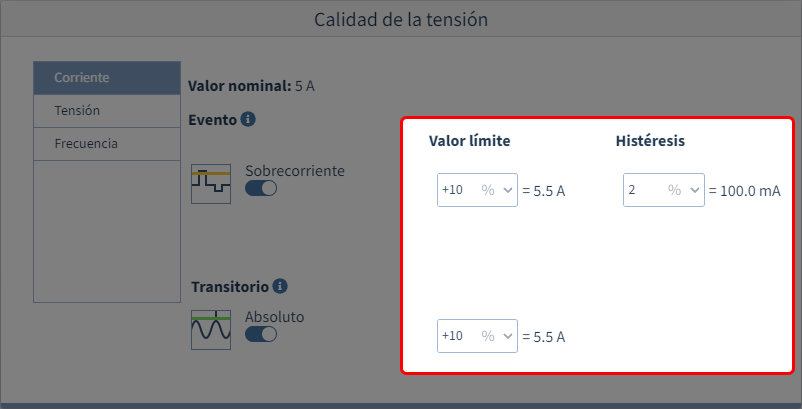

Paso 3: Configurar eventos

Si usted activa un evento, simultáneamente se muestran los parámetros correspondientes.

Con el valor límite y la histéresis podrá configurar cuándo el respectivo evento se reconoce como tal y cuándo se restablece el estado normal. El evento comienza cuando ocurre una violación del valor límite. La histéresis define (excepto en los transitorios) el momento de finalización del evento.

Sobre la base de los valores nominales, los valores calculados se muestran directamente detrás de los campos de entrada. Para el ajuste, véase Valores nominales .

Excepción

Corriente: si las corrientes nominales en los canales de medición tienen ajustes diferentes no se realiza ningún cálculo.

Frecuencia: con una determinación automática de la frecuencia nominal no se realiza ningún cálculo.
