Transformador de tensión

---

¿Cómo configuro un canal de tensión para una medición de tensión?

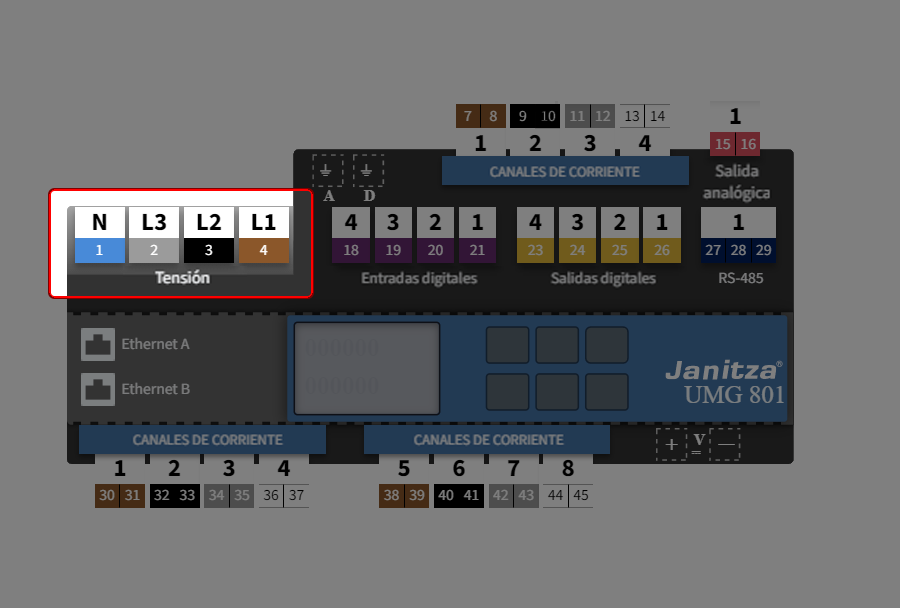

Paso 1: Selección del canal de tensión en la vista general de dispositivos

En la vista general de dispositivos hay unos botones marcados en color para la configuración de las conexiones de los dispositivos. Estos botones representan los diferentes canales o grupos de medición del dispositivo básico y de los módulos.

Haga clic en

• el canal de tensión deseado.

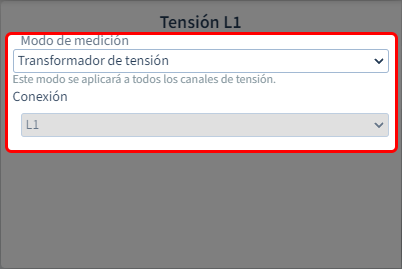

Paso 2: Establecer el modo de medición

El ajuste siempre se aplica simultáneamente a todos los canales de tensión.

• Modo de medición
  Pueden seleccionarse los siguientes modos de medición:

Conexión directa
La medición de tensión se realiza a través de una conexión directa a la red
Transformador de tensión
La medición de tensión se realiza a través de transformadores de tensión

• Conexión
  Este campo solo es informativo y no puede configurarse.

---

¿Cómo ajusto la relación de transformación de los transformadores de tensión?

Paso 1: Configurar los canales de tensión

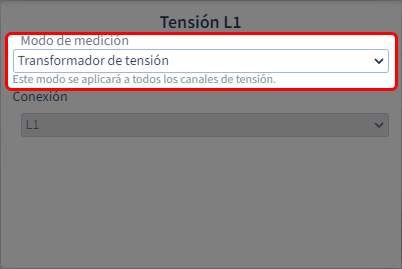

Ajuste para los canales de tensión el modo de medición “Transformador de tensión”.

El ajuste bajo este parámetro siempre se aplica a todos los canales de tensión. Al mismo tiempo también se abrirá la correspondiente área de configuración avanzada (abajo).

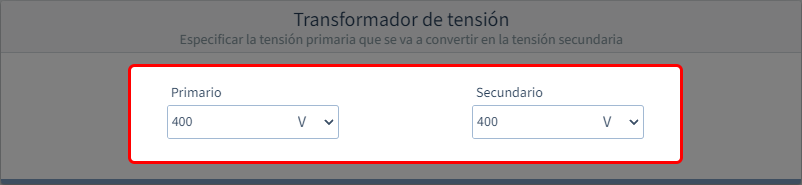

Paso 2: Introducir los parámetros de los transformadores de tensión

Introduzca la tensión primaria y la tensión secundaria de acuerdo con los datos técnicos del transformador de tensión. Esto representa la relación de conversión o la relación de devanados del transformador de tensión.

• Primaria
  Introduzca en el campo de entrada la tensión primaria del transformador de tensión y la unidad adecuada.

• Secundaria
  Introduzca en el campo de entrada la tensión secundaria del transformador de tensión y la unidad adecuada.
