Vista general de dispositivos

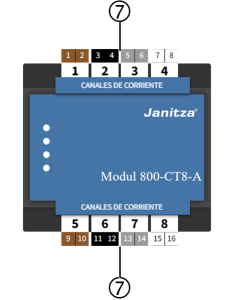

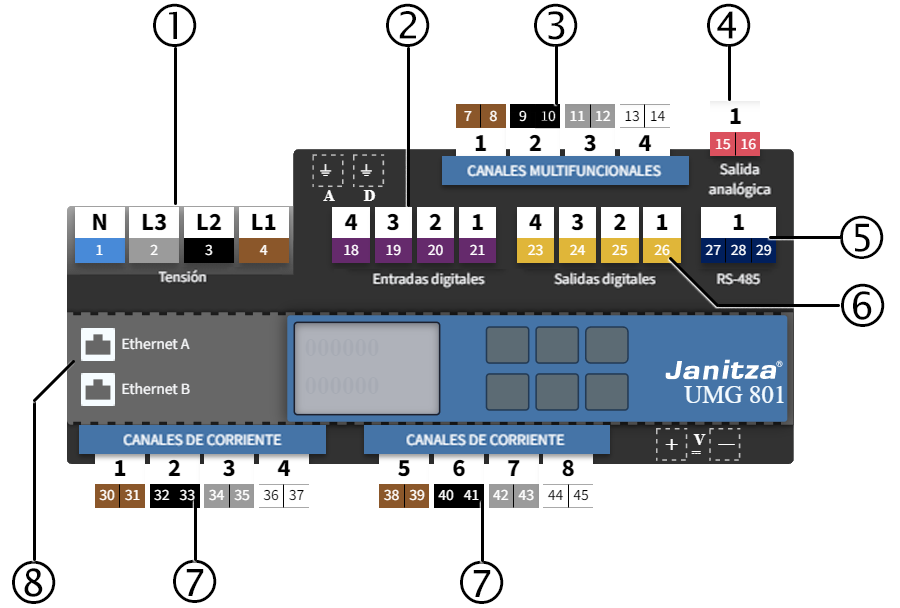

Vista general de dispositivos (vista general dispositivo básico / módulo)
|
Pos. |
Conexión |
Pestaña |
|
1 |
Tensión |
|
|
2 |
Entradas digitales |
|
|
3 |
Canales multifunción |
Medición
/
Periferia
|
|
4 |
Salida analógica |
|
|
5 |
Interfaz RS-485 |
|
|
6 |
Salidas digitales |
|
|
7 |
Grupos de medición canales de corriente |
|
|
8 |
Interfaces Ethernet |
Navegación en la vista general de dispositivos
Usted puede seleccionar un grupo de medición o un canal individual:

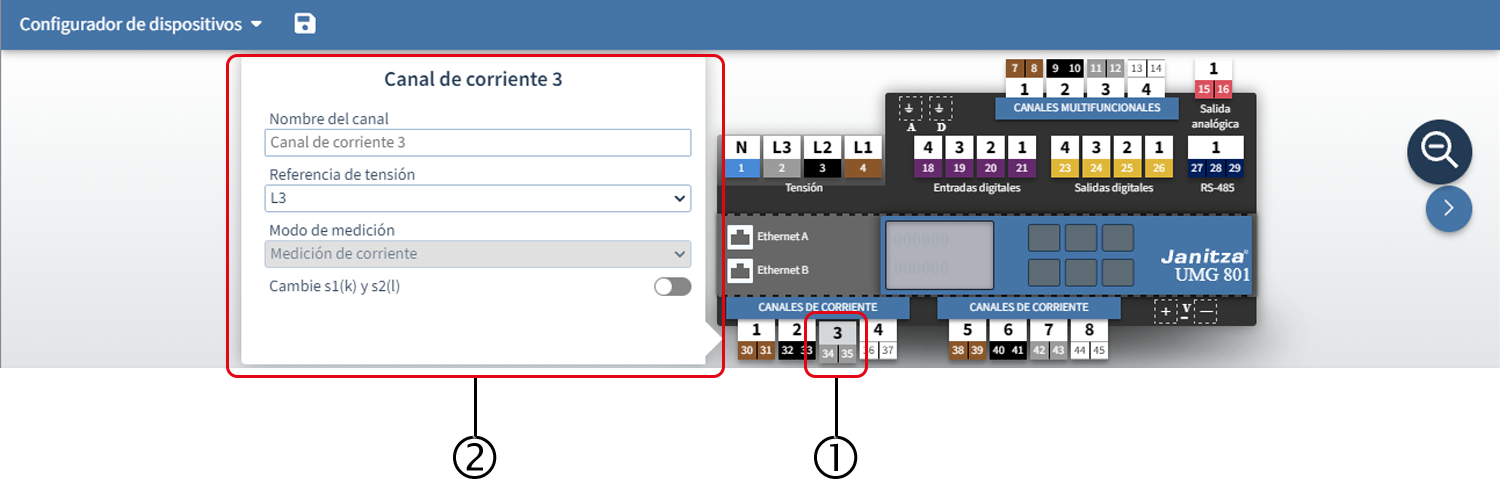

Haga clic en el canal (1) que desee ajustar.
Se abrirá una ventana de configuración (2). Aquí podrá ajustar el nombre y el modo del canal.

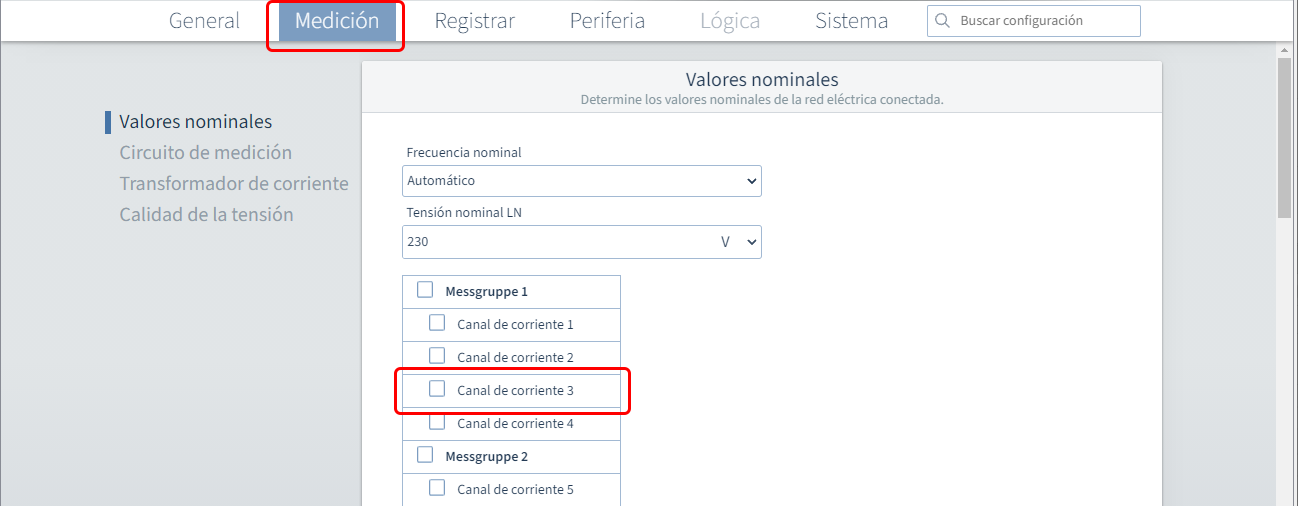

En el área de configuración (abajo) se accede automáticamente a los ajustes correspondientes.
