Analizar eventos y transitorios
Esta página describe el análisis de eventos y transitorios individuales con el navegador de eventos del software GridVis.

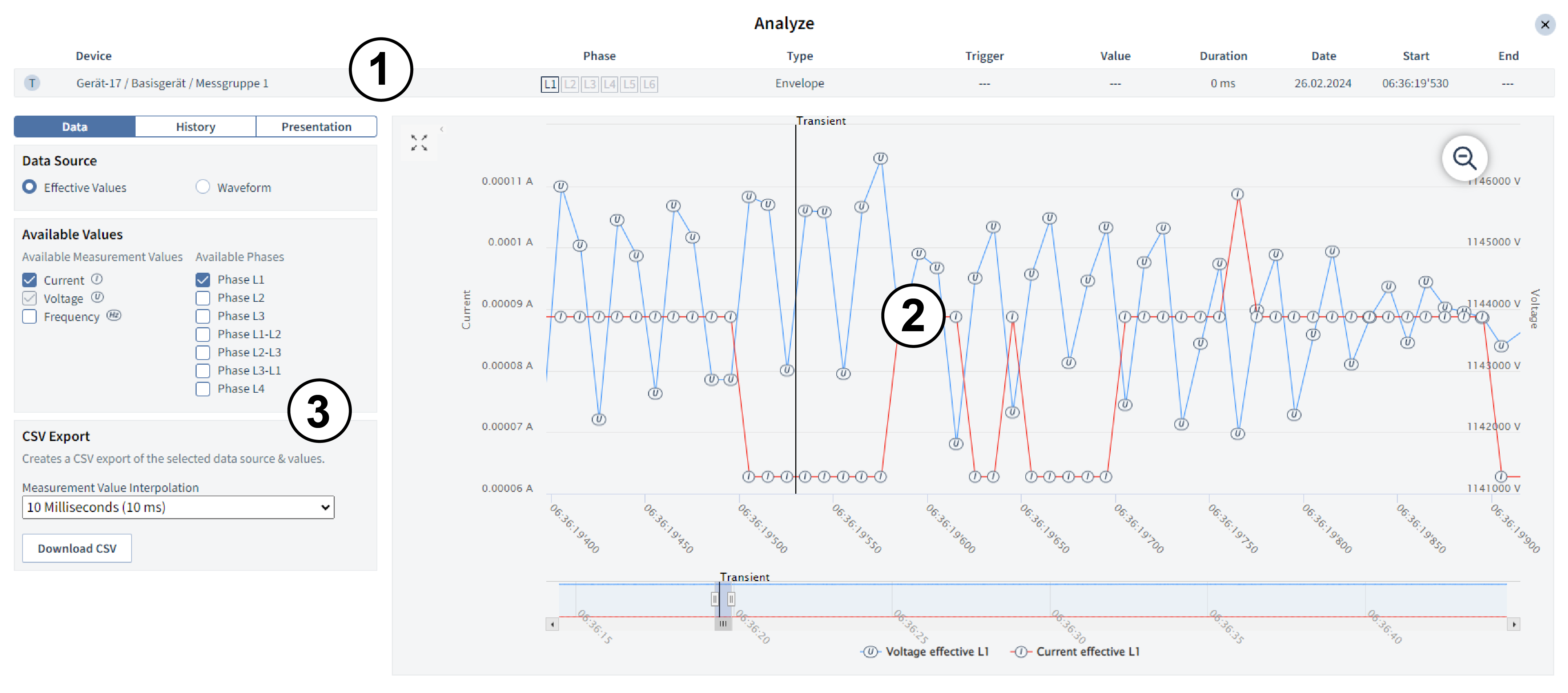

Haciendo clic en un elemento (evento o transitorio) de la vista de lista se abre la ventana Analizar. También podrá abrir la ventana Analizar desde el gráfico CBEMA. Tenga en cuenta que en el gráfico CBEMA solamente se representan determinados eventos de tensión.
|
Posición |
Descripción |
|
1 |
Encabezado: relaciona todas las propiedades del elemento analizado. Las propiedades mostradas difieren para los eventos y transitorios. |
|
2 |
Gráfico de valores de medición / curva CBEMA: en el gráfico de valores de medición se representan los valores de medición registrados acerca del evento. En función del dispositivo y de la configuración, aquí podrá seleccionar entre valor efectivo y onda completa. A través de la historia del dispositivo podrá abrir un gráfico CBEMA específico del dispositivo. |
|
3 |
Barra lateral: a través de las fichas:
|
Opciones de acción
A través de la vista miniatura y los controles deslizantes situados debajo del gráfico de valores de medición podrá adaptar el área visualizada.
Podrá ampliar un área del gráfico mediante la rueda del ratón, abriendo una ventana con el ratón o haciendo zoom con dos dedos (tableta).
A través de las fichas de la barra lateral podrá abrir la historia y adaptar la representación del gráfico de valores de medición.

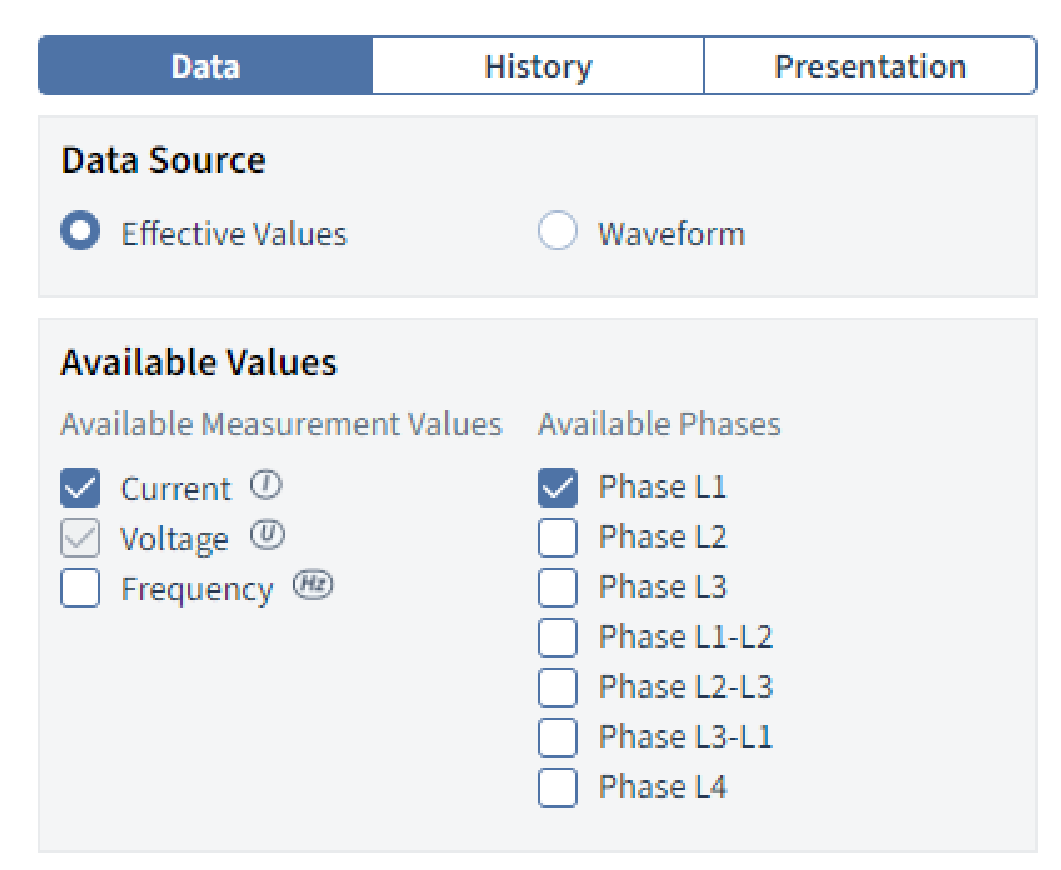

Datos
Seleccione el origen de los datos para el gráfico de valores de medición y agregue valores de medición y fases adicionales al gráfico.
Origen de datos: el origen de datos determina si se representan valores efectivos u ondas completas. Las opciones dependen del dispositivo, de la configuración de registro y del tipo de evento .
Valores disponibles: los valores de medición y las fases disponibles dependen del dispositivo y de la configuración de registro.

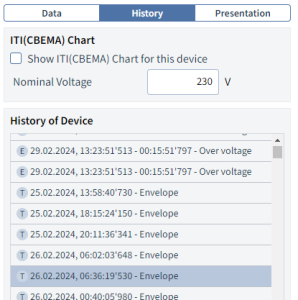

Historia
Contiene una lista de todos los eventos y transitorios registrados por el mismo dispositivo (historia del dispositivo). A través de la historia podrá abrir un gráfico CBEMA para el dispositivo correspondiente.
Gráfico CBEMA
Activando la casilla de verificación podrá abrir un gráfico CBEMA para los eventos de tensión del dispositivo seleccionado. A través del campo de entrada podrá adaptar la tensión nominal que se utiliza como punto de referencia para el gráfico.
Historia del dispositivo
Si hay filtros activados, estos se relacionan en el encabezado de la historia del dispositivo, donde podrán eliminarse o desactivarse temporalmente con un clic.
Haciendo clic en un elemento de la lista, este se selecciona y se muestra en el encabezado y en el gráfico de valores de medición o en el gráfico CBEMA.

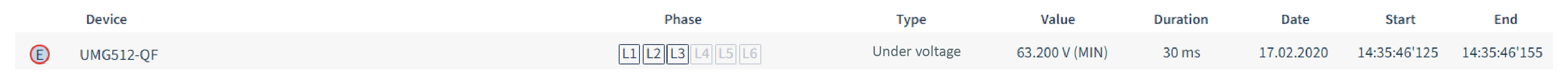

Evento de corriente trifásica
Algunos dispositivos de medición también registran los denominados eventos de corriente trifásica, además de los eventos de las fases individuales. Si se produce un evento en las tres fases, estos tres eventos se resumen en un evento de corriente trifásica .
Los eventos de corriente trifásica pueden reconocerse por el borde rojo alrededor del icono de eventos.
Los eventos de corriente trifásica no se tienen en cuenta en el gráfico CBEMA.

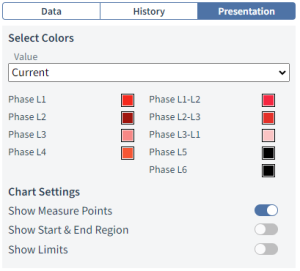

Representación
A través de esta pestaña podrá adaptar la representación del gráfico de valores de medición.
Seleccionar colores: A través del botón desplegable podrá seleccionar el valor de medición que desee configurar, y a través de los campos de colores podrá adaptar su color de representación en el gráfico de valores de medición.
Ajustes del gráfico: A través de los conmutadores podrá activar y desactivar los elementos gráficos, tales como la visualización de los puntos de medición y de una línea horizontal para el valor límite. Las opciones dependen de la configuración y del dispositivo.
