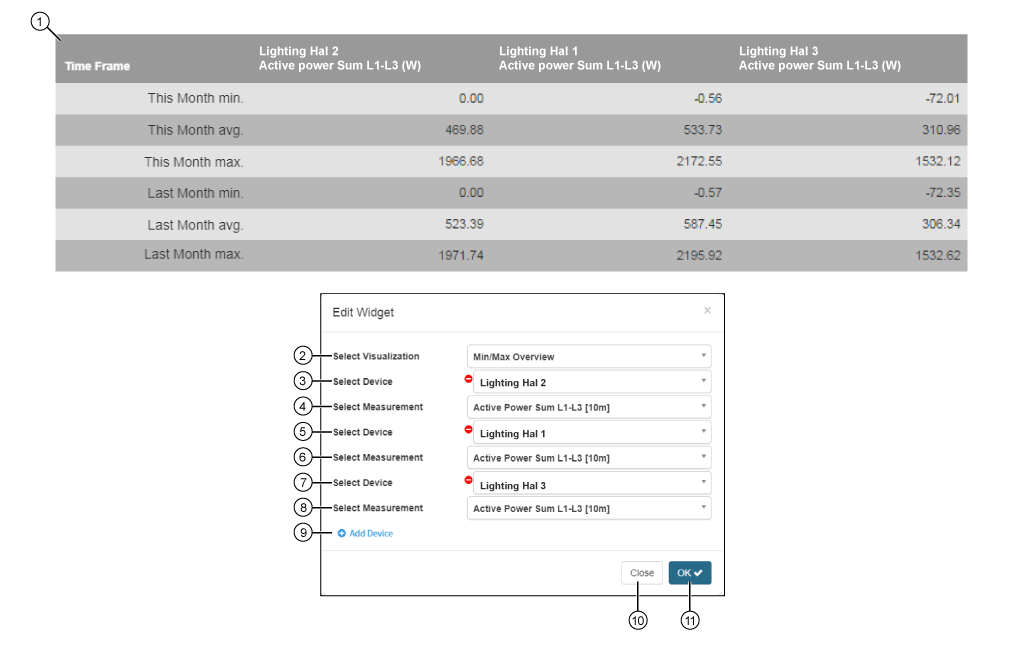

Vista general de mín./máx.

1

La tabla muestra los siguientes elementos para compararlos:

• Valores medios, máximos y mínimos de hasta cinco dispositivos de medición y cinco magnitudes de medición.

• Una columna de rango de tiempo con el mes actual y el pasado.

2

• Elección del widget (de la visualización).

• Vista general de mín./máx. elegido.

3

• Elección del dispositivo.

• Incluye todos los dispositivos de su proyecto (vista general de dispositivos).

4

• Lista de magnitudes de medición del dispositivo elegido anteriormente.

5

• Elección del segundo dispositivo.

• Incluye todos los dispositivos de su proyecto (vista general de dispositivos).

6

• Lista de magnitudes de medición del segundo dispositivo.

7

• Elección del tercer dispositivo.

• Incluye todos los dispositivos de su proyecto (vista general de dispositivos).

8

• Lista de magnitudes de medición del tercer dispositivo.

9

• Se crea un nuevo dispositivo (con la selección de magnitudes de medición) para la tabla Vista general de mín./máx.

• Configuración de hasta cinco dispositivos (con selección de magnitudes de medición por dispositivo)

10

• Se cierra el asistente Editar widget sin guardar los datos introducidos.

11

• Se guarda su configuración.

• El widget aparece en el panel.
