Dispositivos Modbus genéricos: registro de valores de medición

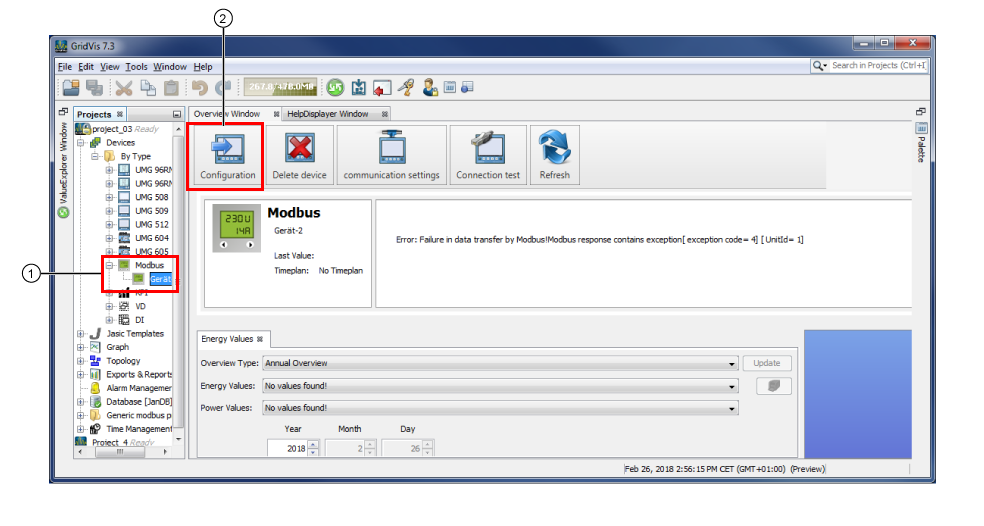

1

Dispositivo Modbus en la ventana Proyectos

• Haciendo clic puede activar su dispositivo Modbus.

2

Botón Configuración

• Haciendo clic aparecerá la ventana Configuración del dispositivo Modbus.

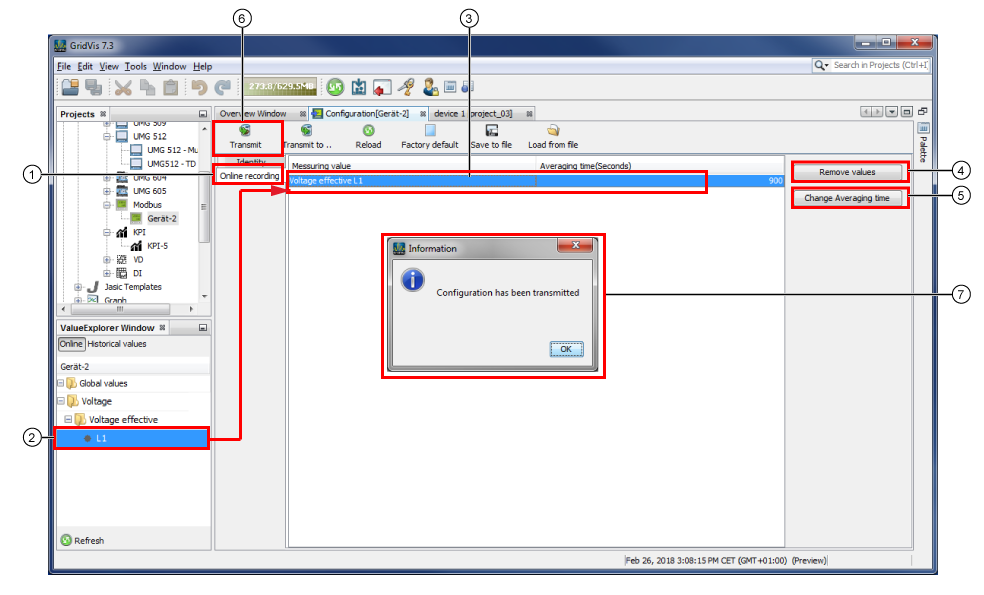

1

Menú Registro en línea en la ventana Configuración

• Active el elemento de menú Registro en línea en la ventana Configuración.

2

Directorio con los valores de medición en la ventana del árbol de valores (valores en línea)

• Elija los valores de medición del dispositivo Modbus genérico.

• Muévalos arrastrando y soltando hasta la ventana de configuración.

3

Lista de Valor de medición con el tiempo medio en la ventana Configuración

• Los valores de medición elegidos aparecen en la lista de valores de medición.

• El tiempo medio muestra la frecuencia con la que se guarda el valor de medición (en la figura de arriba es cada 900 segundos).

4

Botón Borrar valores

• Se borran los valores de medición activados de la lista de valores medición.

5

Botón Cambiar tiempo medio

• Se abre el diálogo Cambiar tiempo medio con una lista de selección (Elegir tiempo medio) en segundos ((60, 600, 900 por defecto, 1800, 3600).


• Elija el tiempo medio que desee y haga clic en el botón Aceptar.

6

Botón Transferir

• Cuando la lista de valores de medición contenga todos los valores de medición que desee registrar, haga clic en el botón Transferir.

7

Ventana Información

• Confirme la transferencia correcta de los ajustes de configuración (valores de medición que desee registrar) con Aceptar.
