TIP NOVA 5//1 A MID-4L, contador del convertidor de corriente trifásica

Perfil de Modbus genérico del dispositivo de otro fabricante:

TIP NOVA 5//1 A MID-4L, contador del convertidor de corriente trifásica

Nombre de la plantilla del perfil:

TIP NOVA 3p

Prueba de funciones

Función	Compatible o probado con los siguientes elementos o dispositivos / Descripción
Códigos de función	fc3, fc4
Puertas de enlace	ProData2, firmware 1.35 UMG 508, firmware 2.052
Ajustes de parámetros	speed 19200 bit/s Dirección 1

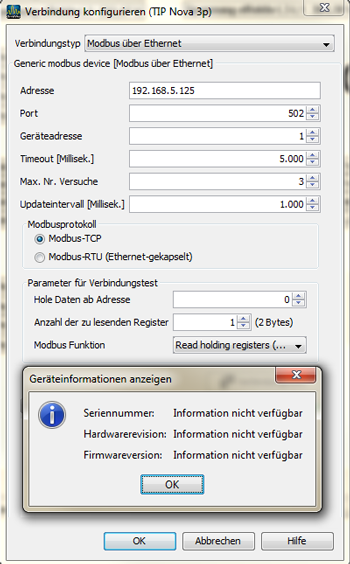

Conexión con GridVis
Diagnóstico de Modbus
Registro en línea

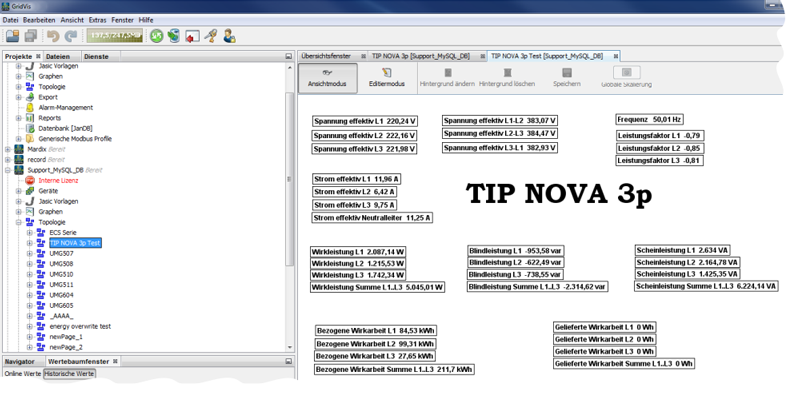

Ejemplo: conexión con el software GridVis

images/download/attachments/201590562/TIP_NOVA_3p_02-version-1-modificationdate-1517403030000-api-v2.png

Estructura del perfil Modbus de «TIP NOVA 5//1 A MID-4L, contador del convertidor de corriente trifásica»

Pos.	Dirección Modbus (dec.)	Valor	Formato	Escalado
1	4096	Tensión L1	Float 32Bit	1
2	4098	Tensión L2	Float 32Bit	1
3	4100	Tensión L3	Float 32Bit	1
4	4102	Tensión L1-L2	Float 32Bit	1
5	4104	Tensión L2-L3	Float 32Bit	1
6	4106	Tensión L3-L1	Float 32Bit	1
7	4110	Corriente L1	Float 32Bit	1
8	4112	Corriente L2	Float 32Bit	1
9	4114	Corriente L3	Float 32Bit	1
10	4116	Corriente en N	Float 32Bit	1
11	4120	Factor de potencia L1	Float 32Bit	1
12	4122	Factor de potencia L2	Float 32Bit	1
13	4124	Factor de potencia L3	Float 32Bit	1
14	4128	Potencia activa L1	Float 32Bit	1
15	4130	Potencia activa L2	Float 32Bit	1
16	4132	Potencia activa L3	Float 32Bit	1
17	4134	Suma de la potencia activa	Float 32Bit	1
18	4136	Potencia aparente L1	Float 32Bit	1
19	4138	Potencia aparente L2	Float 32Bit	1
20	4140	Potencia aparente L3	Float 32Bit	1
21	4142	Suma de la potencia aparente	Float 32Bit	1
22	4144	Potencia reactiva L1	Float 32Bit	1
23	4146	Potencia reactiva L2	Float 32Bit	1
24	4148	Potencia reactiva L3	Float 32Bit	1
25	4150	Suma de la potencia reactiva	Float 32Bit	1
26	4152	Frecuencia	Float 32Bit	1
27	4352	Energía activa consumida L1	Float 32Bit	1
28	4354	Energía activa consumida L2	Float 32Bit	1
29	4356	Energía activa consumida L3	Float 32Bit	1
30	4358	Suma de la energía activa consumida	Float 32Bit	1
31	4360	Energía activa suministrada L1	Float 32Bit	1
32	4362	Energía activa suministrada L2	Float 32Bit	1
33	4364	Energía activa suministrada L3	Float 32Bit	1
34	4366	Suma de la energía activa suministrada	Float 32Bit	1
