KBR multicomp
Perfil de Modbus genérico del dispositivo de otro fabricante:
KBR multicomp 5D6-ESBSDS-1V1C6RO
Nombre de la plantilla del perfil:
KBR multicomp
Prueba de funciones
|
Función |
Compatible o probado con los siguientes elementos o dispositivos / Descripción |
|
Códigos de función |
fc3, fc4 |
|
Puertas de enlace |
UMG 605, firmware 4.005 |
|
Ajustes de parámetros |
|
|

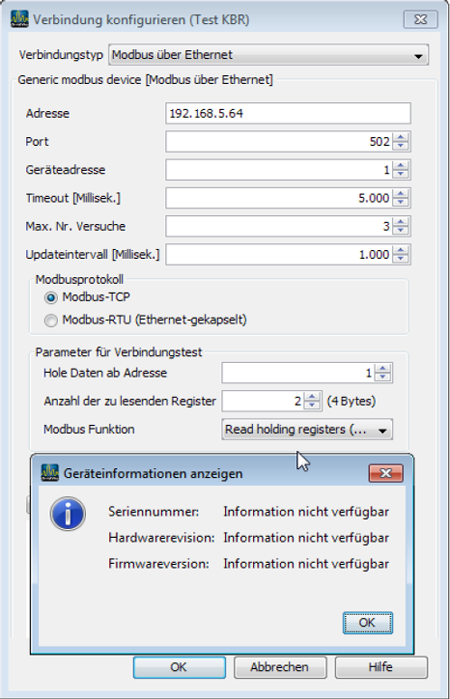

Conexión con GridVis |
|

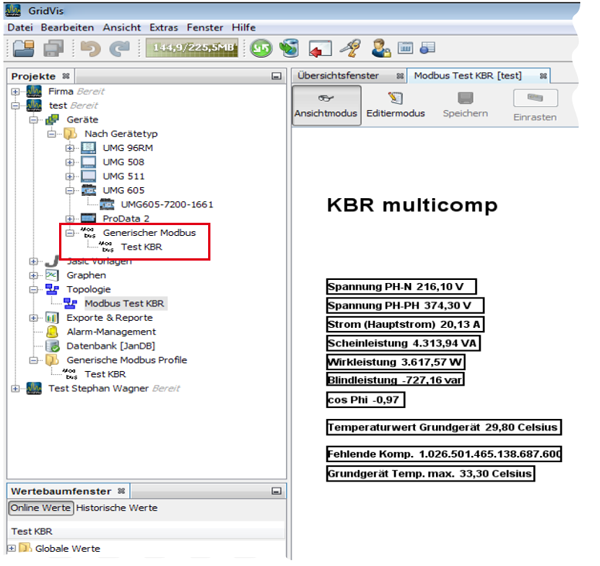

Ejemplo: conexión con el software GridVis
Estructura del perfil Modbus de KBR multicomp
|
Pos. |
Dirección Modbus (dec.) |
Valor |
Formato |
Escalado |
|
1 |
1 |
Tensión PH-N |
Float 32Bit |
1 |
|
2 |
3 |
Tensión PH-PH |
Float 32Bit |
1 |
|
3 |
5 |
Corriente (corriente principal) |
Float 32Bit |
1 |
|
4 |
9 |
Potencia aparente |
Float 32Bit |
1 |
|
5 |
11 |
Potencia activa |
Float 32Bit |
1 |
|
6 |
13 |
Potencia reactiva |
Float 32Bit |
1 |
|
7 |
15 |
Coseno de fi |
Float 32Bit |
1 |
|
8 |
67 |
Valores de temperatura del dispositivo básico |
Float 32Bit |
1 |
|
9 |
155 |
Falta de potencia de compensación |
Float 32Bit |
1 |
|
10 |
161 |
Valores de temperatura del dispositivo básico |
Float 32Bit |
1 |
