Cálculo de energía

Válido para

Descripción

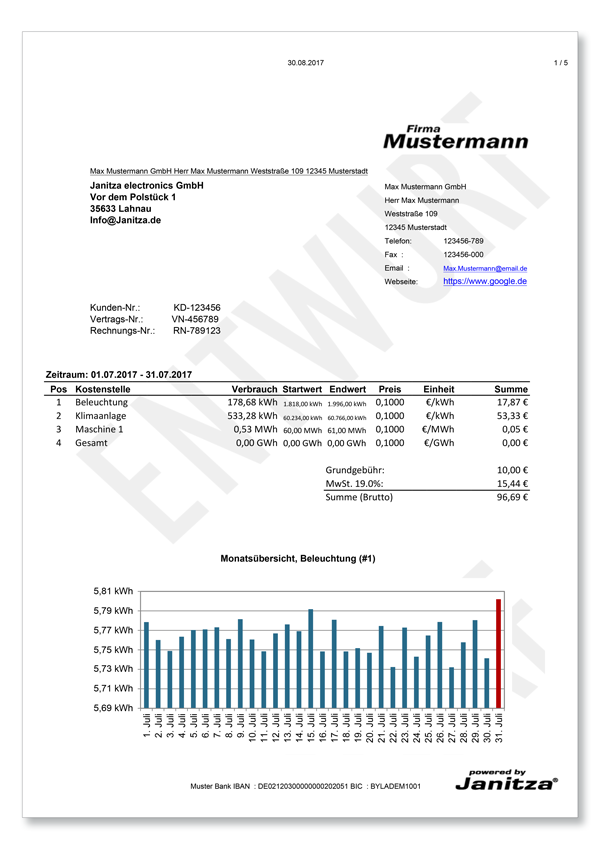

La función Cálculo de energía crea un informe con los siguientes contenidos:

• cálculo de energía con tabla de posiciones;

• visualización y denominación opcional por columnas;

• direcciones, información y campos para etiquetas;

• logotipo individual del cliente;

• 6 grupos de precios con información adicional;

• gasto en energía reactiva excesiva;

• costes fijos y relativos;

• diagrama de barras para historial y periodo de tiempo para comparación;

• tablas adicionales para historial y periodo de tiempo para comparación;

• marcas de posición para rebasamientos;

• magnitud de energía para relación de áreas.

Opcionalmente, usted puede crear el informe Cálculo de energía Professional como archivo XLS, XLSX o PDF incluyendo los siguientes valores:

• valores de potencia (PROM., MÁX.);

• valores de energía eléctrica;

• valores de energía definidos por el usuario (p. ej., valores de gas, agua, aceite u otros).



Configuración de la factura energética

En la sección Gestión de la energía, seleccione la entrada Factura de energía en el área Exportación de datos y haga clic en el botón Configurar.

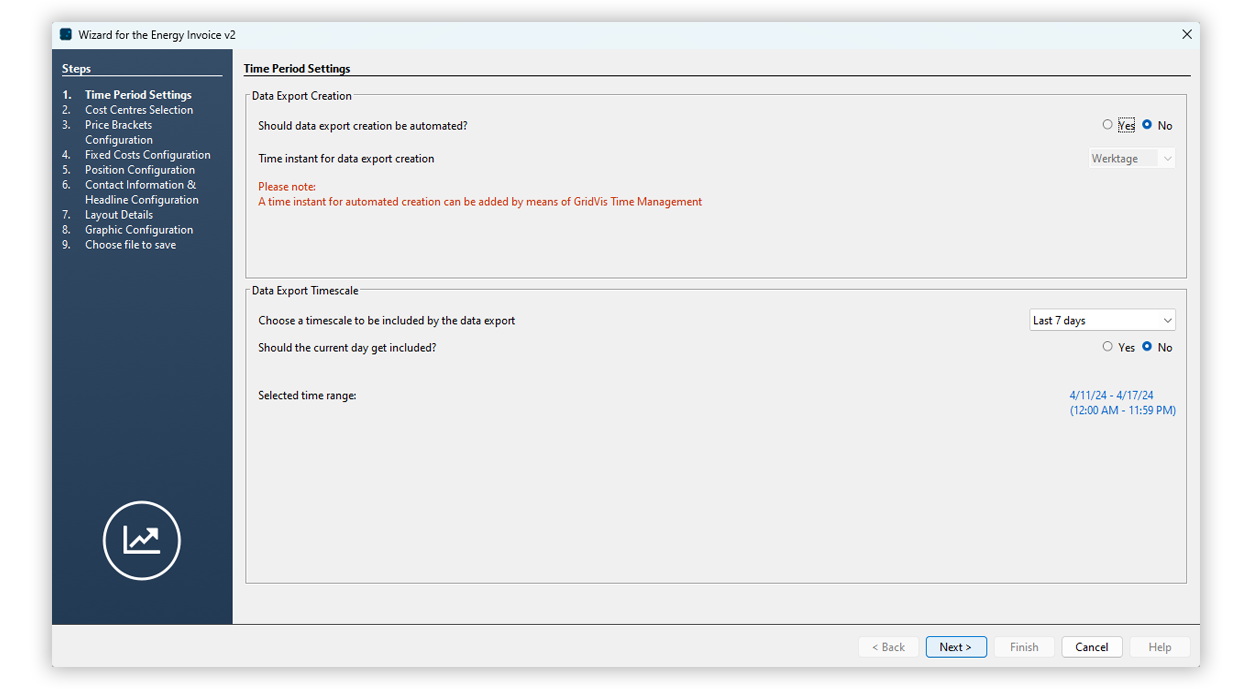

1. En la categoría Gestión de la energía seleccione la entrada Cálculo de energía en la sección Exportaciones de datos y haga clic en el botón Configurar.

2. Seleccione cuándo debe crearse la exportación y qué periodo debe cubrir. Pulse el botón Siguiente.

3. Seleccione uno o más puntos de costes (dispositivos) para la factura de energía.

4. Configure los grupos de precios.

5. Configure los costes fijos.

6. Asigne los grupos de precios a los centros de coste en el paso Configurar elementos.

7. Rellene los datos de contacto del remitente y del destinatario y configure la cabecera.

8. Edite los detalles del diseño.

9. Configure el gráfico de la factura de energía.

10. Seleccione el formato de archivo deseado. Están disponibles los formatos PDF, XLS y XLSX.

11. Seleccione si la exportación de datos debe estar disponible en la web.

12. Introduzca un nombre de archivo para la exportación de datos y seleccione una ubicación de almacenamiento.

13. Seleccione la acción de archivo para la exportación. Si el archivo ya existe, puede sobrescribirlo o añadir la fecha y hora de creación para crear un archivo nuevo.

14. En el área Crear exportación de datos, seleccione si la exportación de datos debe crearse directamente. Por último, haga clic en el botón Listo.

Información sobre cómo introducir la energía activa y la reactiva:

En el informe Cálculo de energía Professional aparecen el valor de inicio y de finalización de un periodo de facturación.
El consumo (energía activa y reactiva) muestra la diferencia entre el valor de inicio y el de finalización.

La energía reactiva (en Alemania se conoce como energía reactiva excesiva) se calcula de la siguiente manera:

1. Variante más habitual en Alemania:
   El cliente cuenta con un 50 % de la energía activa como energía reactiva gratuita.
   Ejemplo:
   Energía activa (consumo): 100 000 kWh
   Energía reactiva (consumo): 75 000 kvarh
   De lo anterior se deduce que la energía reactiva excesiva a facturar ascendería a 25 000 kvarh (75 000 - 50 000) a un precio de 1 céntimo por kvarh (datos para Alemania: podrían variar).
   (un 50 % de energía reactiva gratuita se corresponde con un coseno de fi de destino de 0,9; fórmula: tangente de fi de destino = tan(arccos 0,9) = 0,5)



2. El cliente cuenta con un «coseno de fi de destino» definido en su contrato de suministro eléctrico que, por ejemplo, podría ser 0,95.
   Para los valores mencionados en el punto 1 y de acuerdo con la fórmula Tangente de fi de destino = tan(arccos 0,95) = 0,33, el cliente dispone de un 33 % de su energía activa de manera gratuita:
   Energía activa (consumo): 100 000 kWh
   Energía reactiva (consumo): 75 000 kvarh
   Energía reactiva gratuita: 33 000 kvarh
   De lo anterior se deduce que la energía reactiva excesiva a facturar ascendería a 42 000 kvarh (75 000 - 33 000) a un precio de 1 céntimo por kvarh (datos para Alemania: podrían variar).

Si usted factura la potencia aparente o la energía aparente (algo que, por ejemplo, sucede en el extranjero), introduzca un coseno de fi de destino = 1 . La potencia aparente y la energía aparente aparecen en la función «Cálculo de energía Professional» expresadas en kVA o kVAh.

Fórmula para calcular la potencia reactiva:
Q = P x tanphi

Explicación:
La energía reactiva está relacionada con la corriente reactiva, la cual no es deseable, debido a que supone una carga para las redes de suministro de la empresa explotadora sin que se suministre energía útil al cliente final.
En la mayoría de los contratos de suministro eléctrico deben respetarse unos límites concretos para la potencia reactiva máxima consumida; de lo contrario, tendrían que pagarse unas tasas de uso de la red eléctrica más altas. Para ello, se mide la energía reactiva en el caso de clientes de gran consumo y, en caso de rebasarse los límites permitidos, se factura la parte correspondiente con dicho exceso de consumo. El rebasamiento de la potencia reactiva de desplazamiento permitida puede contrarrestarse empleando sistemas que compensen la potencia reactiva.
