Plantilla Comparator (Comparador)

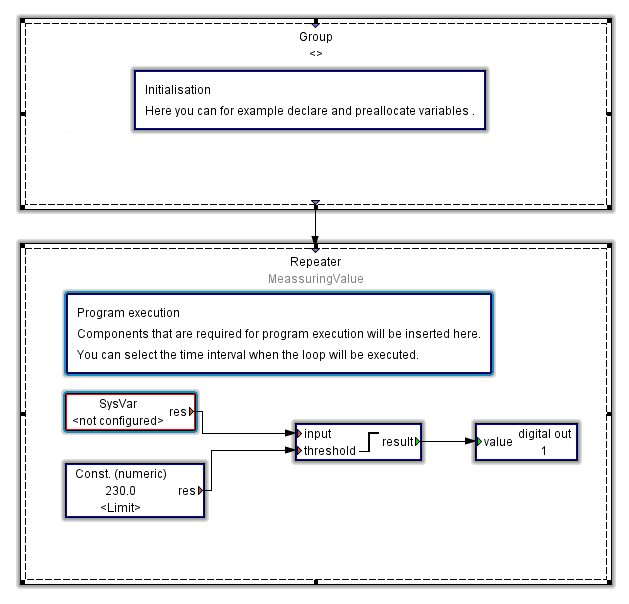

El ejemplo de JASIC Comparator (Comparador) crea un marco JASIC, p. ej., para la comparación de valores de medición con un valor límite. En el caso de superarse el valor límite se realiza una conmutación a la salida digital 1.
A tal efecto, necesitará los siguientes módulos: Sys-Var (Var. sist.), Const. (Numeric) Const. (Numérico), Comparator (Comparador) Above threshold value(Por encima del valor umbral) y Digital output (Salida digital). La configuración de los diferentes módulos se realiza haciendo doble clic en el módulo correspondiente.
Ejemplo:
Haciendo doble clic en el módulo SysVar (Var. sist.), abra su propiedades.
Haga clic en el botón Select values (Seleccionar valores).
Dentro de la estructura de árbol, seleccione un valor de medición y confírmelo con OK.
Haciendo doble clic en el módulo Const. (numeric) (Const. (Numéricas)), abra su propiedades.
Introduzca el valor de la constante (p. ej., un valor límite).
Abra las propiedades del módulo Comparator (Comparador) Above threshold value (Por encima del valor umbral) y ajuste el ancho de histéresis, el tiempo preliminar y el tiempo posterior deseados.
Abra las propiedades del módulo Digital output (Salida digital) y active una salida.
